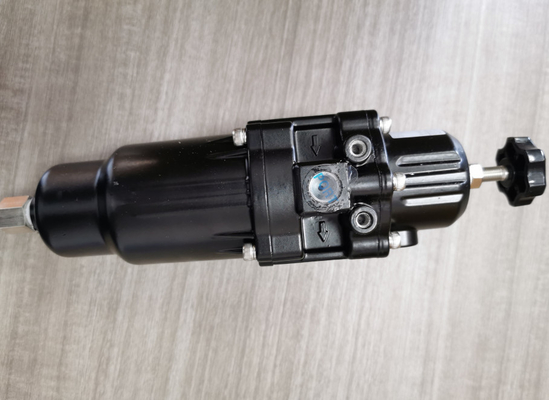

YTC YT-200 YT-220 SERIE di alta qualità REGULATORE DEL FILTRO D'AIRE YT-220BN210 YT-220BN211 Valvola riduttrice della pressione del filtro

Modello di specifica del prodotto YT-200 YT-220 YT-205 YT-225 Max pressione di alimentazione 1,7 MPa (17 bar) Max pressione di uscita 0,42 MPa (tipo A);84 MPa (Tipo B) Connessione a aria PT(NPT) 1/4 PT(NPT) 1/2 Connessione di calibro NPT 1/4 PT(NPT) 1/4 PT(NPT) 1/4 NPT 1/2 NPT 1/4 Tempore standard. : -20~70°C Temperatura ambiente NPT 1/4 Alta temperatura di scelta. : -20~120°C Temperatura di scelta bassa: -40~70°C Min. Dimensione di filtraggio 5 micron Materiale alluminio colata a caldo Peso acciaio inossidabile 316 0.6kg (1.7lb) 0.9kg (1.9lb) 1.4kg (3.0lb) 2.1kg (4.6lb) Provato a temperatura ambiente di 20°C5 YT-200 / 205 / 220 / 225 serie 2.6 2.7 2.8 Operazione logica La pressione dell'aria viene fornita alla porta di uscita mentre il bullone di regolazione viene girato nel senso orario che spingerà il diaframmaIl livello di pressione impostato rimane trasferendo la pressione al diaframma inferiore, che si traduce in un equilibrio della molla di regolazione.In caso di pressione superiore al livello impostato, la pressione spinge il diaframma e la pressione viene rilasciata attraverso il foro sulla cassa molla. Dimensione (YT-200 / 205) Dimensione (YT-220 / 225) 6 YT-200 / 205 / 220 / 225 serie 3.1 Sicurezza durante l'installazione dell'unità, si prega di leggere e seguire le istruzioni di sicurezza. Verificare le specifiche dell'unità e assicurarsi che venga utilizzata come specificato.¢ Per favore, utilizza l'unità entro il range specificato del livello di pressione dell'ariaSe superato, il prodotto può essere danneggiato e può causare danni e incidenti.3 YT-200 / 205 / 220 / 225 Installazione YT-200 / 205 / 220 / 225 può essere installato con o senza supporto a seconda delle esigenze del campo. Si prega di fare riferimento alle dimensioni di YT-200 / 205 / 220 / 225 per rendere appropriato supporto, se necessario.per favore gira il bullone di regolazione in senso antiorario2) Installare un manometro sulla porta di uscita di pressione secondaria per monitorare costantemente il livello di pressione.Il manometro indica la pressione primaria che viene emessa dal prodotto. 3) bloccare la porta di uscita e la porta del manometro con tipo di valvola a sfera o altro tipo di impianto e fornire la pressione primaria alla porta di ingresso.Per favore, fissate il bullone di regolazione.. 7 serie YT-200 / 205 / 220 / 225 4. Manutenzione 4.1 4.1.14.1.2 YT-200 / 205 / 220 / 225 richiedono una manutenzione regolare. Si prega di fare riferimento alla lista dei componenti del kit di riparazione riportata di seguito. Si suggerisce di sostituire tutte le parti contemporaneamente per garantire il ciclo di vita del prodotto.Kit di riparazione ️ Assemblaggio del diaframma superiore la pressione di alimentazione principale del prodotto deve essere completamente interrotta o regolare il livello di pressione a 1 kgf/cm2 o inferiore. ️ Aprire lentamente il tappo di scarico per scaricare l'acqua condensata. ️ Dopo lo scarico, chiudere il tappo di scarico. 4.1.3 Sostituzione della cassa del filtro e dei suoi componenti.la pressione di alimentazione principale del prodotto deve essere completamente interrotta o regolare il livello di pressione a 1 kgf/cm2 o inferiore. .?? Sostituire il filtro, l'anello O e il gambo. ¢ avvitare i bulloni sulla cassa molla in ordine diagonale. Si prega di assicurarsi di non danneggiare il diaframma quando si avvitano. ?? Dopo la sostituzione del pezzo, si prega di ripristinare la pressione dell'aria al livello desiderato.
