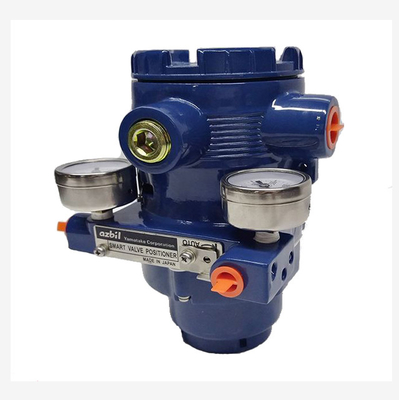

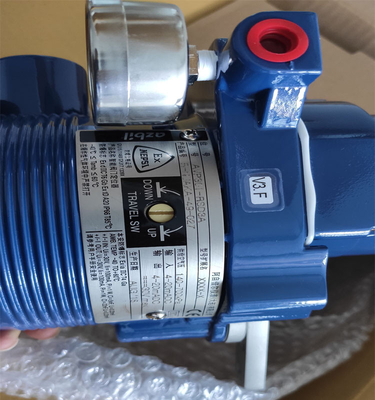

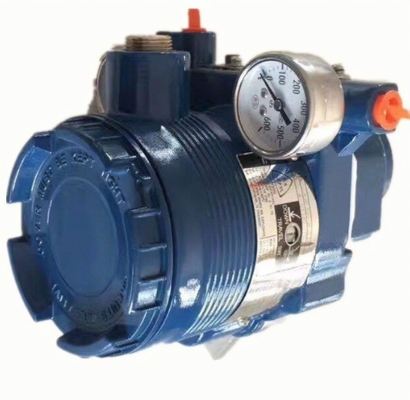

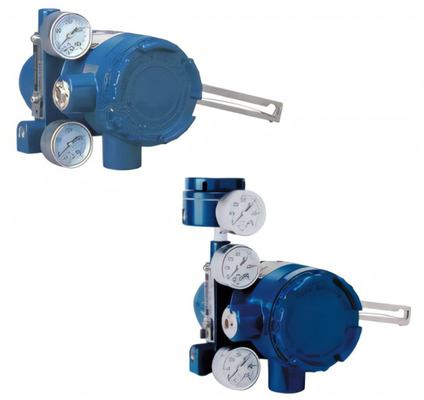

Giappone Azbil Yamatake valvola posizionatore azbil avp300-rsd3a AVP100 AVP102 AVP300 AVP301 AVP302 AVP307

Descrizione del prodotto

La serie 300 riceve un segnale di corrente continua dai dispositivi di controllo e controlla le valvole pneumatiche.Oltre a questa funzione di base, la Serie 300 ha capacità di comunicazione, programma di configurazione automatica,e funzioni di autodiagnosi che aumenteranno notevolmente la produttività e l'efficienza dell'impianto.Il modello AVP301 è dotato di una funzione di trasmettitore di valvola che trasmette un segnale di 4-20 mA di corrente continua.Il modello AVP302 ha un protocollo di comunicazione HART.

Specificità

Posizionatore di valvola Yamatake wprincipio di funzionamento:
Yamatake valvola posizionatore è il principale accessori valvola di controllo, si fermerà il segnale di feedback spostamento come i segnali di ingresso, come impostato nel segnale di uscita del controller, confrontando,quando c'è una deviazione, cambiamento del suo segnale di uscita per l'attuatore, il movimento dell'attuatore, il valvole è stabilito tra lo spostamento e il segnale di uscita del regolatore alla relazione corrispondente.il posizionatore della valvola è costituito da un sistema di controllo del feedback con spostamento della trave come segnale di misura e uscita del regolatore come segnale di regolazioneLa variabile di comando del sistema di comando è il segnale di uscita del posizionatore della valvola all'attuatore.

1 È utilizzato per il sistema di regolazione importante con elevati requisiti di qualità per migliorare la precisione di posizionamento e l'affidabilità della valvola di regolazione.
2 per entrambe le estremità della differenza di pressione della valvola (4p> 1MPa).La forza di uscita dell'attuatore è aumentata aumentando la pressione della fonte di gas per superare la forza squilibrata del liquido sulla bobina e ridurre l'errore di corsa.
3 quando il mezzo è regolato ad alta temperatura, alta pressione, bassa temperatura, tossico, infiammabile, esplosivo, per evitare perdite esterne, spesso l'imballaggio viene premuto molto strettamente,quindi l'attrito tra il gambo e l' imballaggio è grande, in questo momento il posizionatore può superare il ritardo di tempo.
Se il mezzo è regolato per liquidi viscosi o contenenti solidi in sospensione, il posizionatore può superare la resistenza del mezzo al movimento dello stelo.
5 per la valvola di controllo di grande diametro (Dg> 100 mm) per aumentare la spinta di uscita dell'attuatore.
6 quando la distanza tra il regolatore e l'attuatore è superiore a 60 m, il posizionatore può superare il ritardo di trasmissione del segnale di controllo e migliorare la velocità di reazione della valvola.
7 per migliorare le caratteristiche meteorologiche della valvola di regolazione.
8 quando un regolatore controlla due attuatori per attuare il controllo di gamma, due posizionatori possono essere utilizzati per accettare segnali di ingresso bassi e segnali di ingresso elevati rispettivamente, quindi un attuatore a basso raggio,l'altra azione di elevazione, che costituisce la regolazione dell'intervallo.
