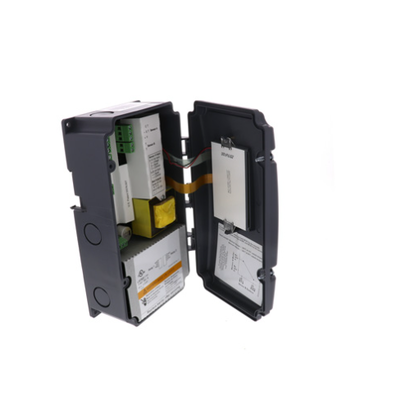

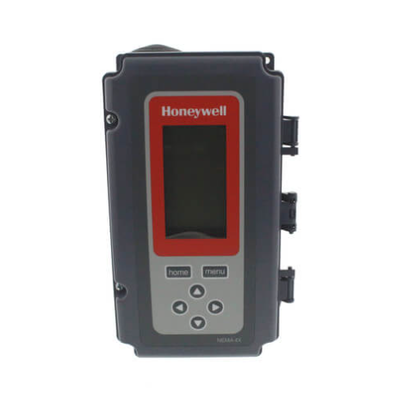

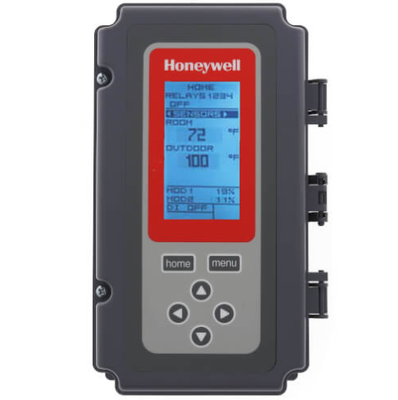

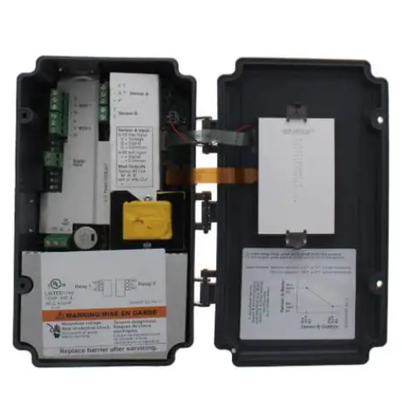

Nuovo termostato elettronico originale T775B2016 con alimentazione a 24, 120 o 240 Vac e temperatura operativa da -40°F a 140°F, montabile sul campo in qualsiasi orientamento

Potenza: 24, 120 o 240 Vac; 50/60 Hz Per ogni fonte di alimentazione è necessaria una terra separata.• 8 VA al massimo a 60 Hz • 10 VA al massimo a 50 Hz Temperatura ambiente di funzionamento e di stoccaggio: • -40°F a 125°F (-40°C a 52°C) @ 50 Hz • -40°F a 140°F (-40°C a 60°C) @ 60 Hz Umidità relativa: 5% a 95% Dimensioni non condensanti: vedere figura 1 a pagina 4.Tutti i controllori T775 sono montati sul campo in qualsiasi orientamento su un pannello o su un muroInput digitale (DI): 18 Vdc e 3,5 mA (per la scelta del contatto esterno) Alarme di uscita digitale (DO) (solo T775P):45 NC 20 Vac RMS; carico minimo di 100 mA sui contatti NO e NC • Corrente continua (DC): 1 mA a 100 mV di carico minimo CC NOTA: nelle applicazioni che richiedono un relè del segnale di contatto oro,può essere necessario un relè di segnale esterno o una resistenza di carico aggiuntiva per l'uscita digitale. Ratificazioni di uscita di contatto del relè (N.O. e N.C.): • 1/2 CV; 9.8 AFL, 58.8 ALR @ 120 Vac • 1/2 CV; 4.9 AFL, 29.4 ALR @ 240 Vac • 125 VA servizio pilota @ 120/240 Vac • 10A @ 24 Vac (resistivo)• 0-10 Vdc; azionamento minimo di 2.000 Ohm • 2-10 Vdc; azionamento minimo di 2.000 Ohm • 4-20 mA; azionamento massimo di 600 Ohm • Serie elettronica 90;richiede una resistenza di 340 Ohm (inclusi) attraverso i terminali R e W • Limiti di temperatura sensori galleggianti (visualizzati): • Minimo -60°F (-51°C) • Massimo 270°F (132°C)
