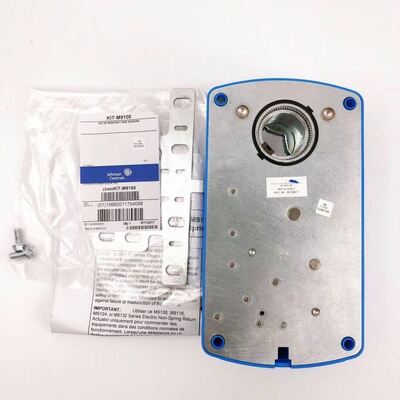

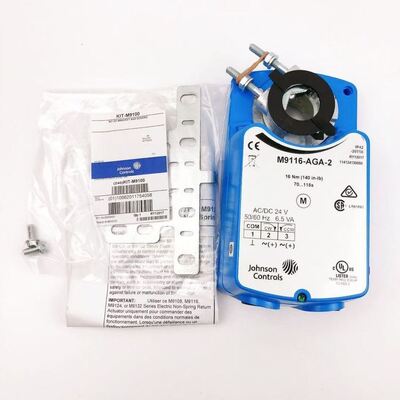

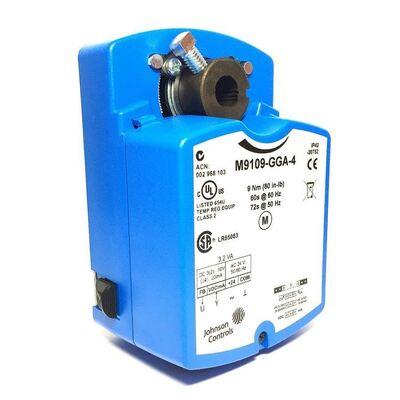

Attuatore di valvola Johnson originale M9116-GGA-2 per tipo interruttore con rimessa a ripetizione di molla.

Specifiche tecniche Prodotto M9108, M9116, M9124 e M9132 Serie di attuatori elettrici senza molla di ritorno Requisiti di potenza M9108-, M9116-AGx: 20 a 30 VAC a 50/60 Hz o 24 VDC ± 10%; 6.Fornitura di 5 VA, classe 2 Tutti gli altri modelli: da 20 a 30 VAC a 50/60 Hz o 24 VDC ±10%; alimentazione da 7,5 VA, segnale di ingresso di classe 2 AGx: 24 VAC a 50/60 Hz o 24 VDC GGx, HGx: da 0 (2) a 10 VDC, da 0 (4) a 20 VDC,o da 0 (4) a 20 mA JGx: il valore del potenziometro è da 100 ohm minimo a 10.000 ohm massimo Regolazioni del segnale di ingresso AGx: impostazione di fabbrica: terminali 1 e 2, rotazione CW terminali 1 e 3, rotazione CCW GGx,HGx (tensione di ingresso o corrente di ingresso): Impostazione di fabbrica: 0 a 10 VDC, 0 a 20 mA, rotazione CW con aumento del segnale Jumper Selezionabile: 0 (2) a 10 VDC, 0 (4) a 20 VDC, o 0 (4) a 20 mA HGx regolabile Zero: 0 a 6 VDC, 0 a 12 VDC,o da 0 a 12 mA Distanza regolabile: da 2 a 10 VDC, da 4 a 20 VDC, o da 4 a 20 mA GGx, HGx, JGx: l'azione è selezionabile dal jumper Diretto (CW) o Inverso (CCW) con aumento del segnale.000 ohm per 0 (2) a 10 V e 410,000 ohm per 0 (4) a 20 V Corrente di ingresso: 500 ohm JGx: Potenziometro Input: 1,8 megohm Segnale di feedback AGD: 135 ohm potenziometro di feedback AGE: 1.000 ohm potenziometro di feedback GGx, HGx:0 a 10 VDC o 2 a 10 VDC per 90° (10 VDC a 1 mA) Corrisponde alla selezione della portata del segnale di ingresso. JGx: da 0 a 10 VDC per 90° (10 VDC a 1 mA) Scambio ausiliario di potenza nominale xGC: due interruttori a polo singolo e doppio lancio (SPDT) con potenza nominale di 24 VAC 1,5 A induttivo, 3,0 A resistivo; 35,0 VA massimo per interruttore,Classe 2 Potenza meccanica (coppia di funzionamento) Serie M9108: 70 lb.in (8 N.m.) per un'unità; non destinato all'uso in tandem Serie M9116: 140 lb.in (16 N.m.) per un'unità M9116 (in tandem) 280 lb.in (32 N.m.) per due unità (GGx, HGx) Serie M9124:M9124 (in tandem) 420 lb∙in (48 N∙m) per due unità (AGx), GGx, HGx) M9132 Serie: 280 lb∙in (32 N∙m) per una unità, M9132 (in tandem) 560 lb∙in (64 N∙m) per due unità (AGx,GGx) Rumore acustico 45 dBA a 1 m Intervallo di rotazione da 0 a 90° in incrementi di 5 gradi, limitato meccanicamente a 93° Tempo di rotazione M9108: 30 secondi al 50% del carico nominale, da 25 a 50 secondi per 0 a 70 lb·in (0 a 8 N∙m) M9116:80 secondi al 50% del carico nominale da 70 a 115 secondi da 0 a 140 libbre (0 a 16 Nm) M9124M9132: 140 secondi al 50% del carico nominale 115 a 205 secondi per 0 a 280 libbre (0 a 32 N∙m)
