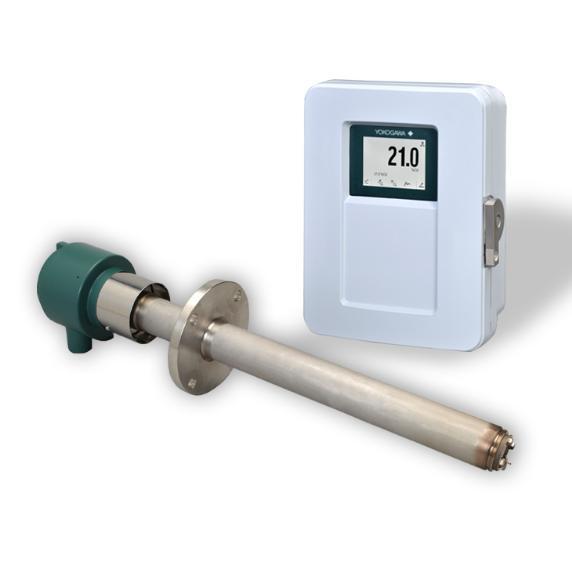

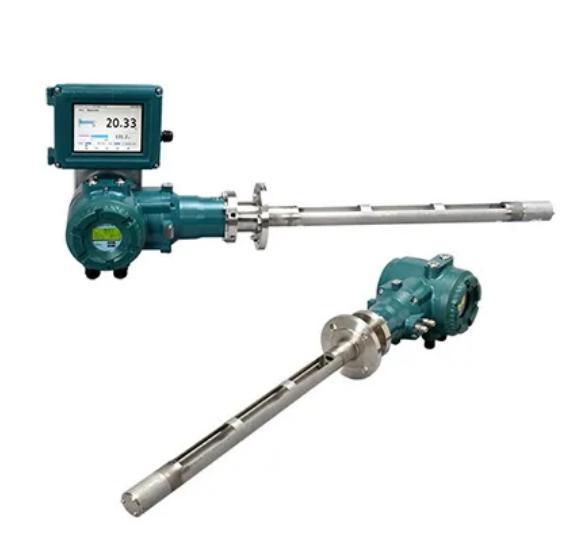

Yokogawa ZR22G Analisatore di ossigeno/umidità in zirconia

• Non è necessario un sistema complesso di campionamento del gas; inserire la sonda direttamente nel condotto/forno per misurare continuamente i gas di combustione caldi.
• Principio di rilevamento delle celle di zirconia solida, supporta due modalità di misura: concentrazione di ossigeno e umidità di vapore ad alta temperatura.
• Risposta ultra-veloce: il valore del 90% raggiunto entro 5 secondi, ideale per il controllo a circuito chiuso della combustione in tempo realeYokogawa E....
• Ampia gamma di misura:
  • O2: 0,01 ~ 100 vol%
  • Vapore H2O: 0 ~ 100 vol%
  • Rapporto di miscela: 0 ~ 1.000 kg/kgYokogawa E...

• Sonde standard: gas di processo a 0 ~ 700°C
• Adattatore ad alta temperatura opzionale ZR22P: estendere il raggio di misura fino a 1800°C (opzione tubo SiC per temperature estremamente elevate)

• Intervallo standard: -5 ~ +20 kPa
• Modulo opzionale di compensazione della pressione per -0,725 ~ +36,3 psi di pressione fluttuante del forno

• Temperatura di funzionamento ambientale della sonda: -20 ~ +150°C
• Materiali bagnati: acciaio inossidabile SUS316, nucleo ceramico circonico
• Disponibili lunghezze di inserimento multiple: 0,15m / 0,4m / 0,7m / 1,0m fino a 5,4m, connessioni a flange personalizzabili
• Tre modalità di rifornimento d'aria di riferimento: convezione naturale, aria secca per strumento, rifornimento d'aria a pressione compensata.

• Accuratezza dell'ossigeno: ± 3% FS per 0 ∼25 vol% O2; ± 5% FS per 0 ∼100 vol% O2
• Precisione dell'umidità: ±2 vol% H2O a pressione stabile; ±3 vol% a fluttuazione di ±2 kPa
• Drift basso: Drift zero e span ≤ ± 2% FS al mese per l'ossigeno
• Ripetibilità ≤ ± 0,5% FS per un intervallo di ossigeno basso (0 ∼ 5 vol%)
• Il modulo di riscaldamento integrato stabilizza automaticamente la temperatura della cella di zirconia, elimina la deviazione di misurazione all'avvio a freddo (tempo di riscaldamento di 20 minuti) Yokogawa E...

• Cella di sensori in zirconia staccabile + impianto di riscaldamento: sostituibile in loco senza rimuovere l'intera sonda dalla condotta, riducendo notevolmente i tempi di fermo e i costi di manutenzioneYokogawa E...
• Struttura opzionale per il blocco di retrocessione per eliminare polvere, cenere e catrame accumulati sulla punta della sonda, prolungare la durata di servizio nei gas di scarico polverosi
• Innesco di gas di taratura accessibile anteriore per la taratura del gas a zero/span senza smontaggio
• Alloggiamento flange girevole, orientamento flessibile dell'installazione per spazi industriali stretti

Quando accoppiato al convertitore ZR402G/ZR802G, opzioni complete di uscita del segnale:

• Doppie uscite analogiche isolate di 4 ′ 20 mA (carico massimo 550Ω)
• Protocolli di comunicazione digitale: HART 7, RS485 Modbus RTU, Ethernet Modbus TCP
• Contatti di relè multicanale: configurabile per allarme ad alta/bassa concentrazione di ossigeno, allarme di manutenzione, stato di taratura, trigger di ripiego, segnale di diagnosi del guasto, materiale web...

Monitoraggio continuo in tempo reale dello stato di salute della sonda:

1. Avvertimento di invecchiamento e degrado dell'impedenza delle celle di zirconia
2. Determinazione della temperatura anormale del riscaldatore
3. Segnalazione di carenza di pressione di approvvigionamento d'aria di riferimento
4. Avvertimento anticipato di inquinamento/blocco delle ceneri sulla superficie della sonda
5. Registro completo dei guasti memorizzato nel convertitore per la risoluzione dei problemi tracciabile

• Ricordi di manutenzione predittivi riducono le inutili ispezioni offline. Yokogawa E...

• Norma ZR22G: protezione industriale generale IP66

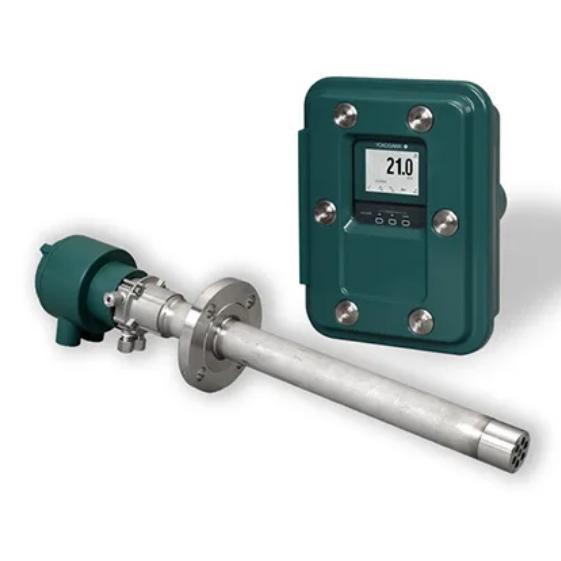

• Variante a prova di esplosione ZR22S disponibile, certificata ATEX, FM, CSA, IECEx per zone di combustione pericolose di classe I Div 1
• Conforme alla norma di sicurezza IEC61010, certificato RoHS

1. Caldaie di centrali elettriche, controllo dell'ossigeno dei gas di combustione degli inceneritori di rifiuti per risparmio energetico e riduzione di NOx
2. Monitoraggio dell'atmosfera di combustione a basso tenore di ossigeno in acciaio, ceramica e forno
3. Forno petrolchimico, ottimizzazione della combustione dei forni di riscaldamento
4. Pulpa e carta, alimenti, tessili Controllo dell'umidità del forno di essiccazione ad alta temperatura
5. Determinazione dell'atmosfera del forno di trattamento termico industriale

1. Sistema di campionamento eliminato: nessun raffreddatore, filtro, pompa e manutenzione regolare del condotto di campionamento
2. Il sensore modulare intercambiabile riduce il costo delle parti di ricambio
3. L' accessorio Blowback prolunga la durata di vita della sonda in gas polverosi
4. Un controllo preciso dell'ossigeno migliora l'efficienza della combustione, riduce il consumo di carburante e riduce le emissioni di inquinanti negli scarichi
