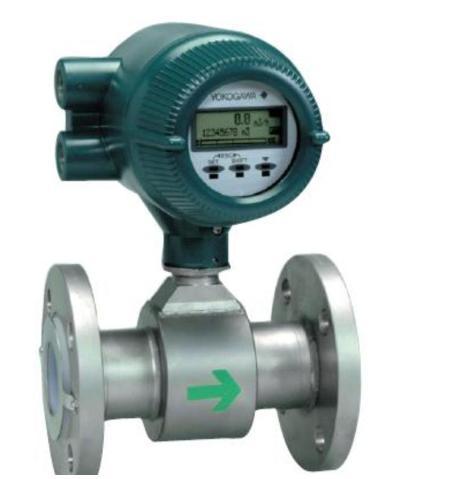

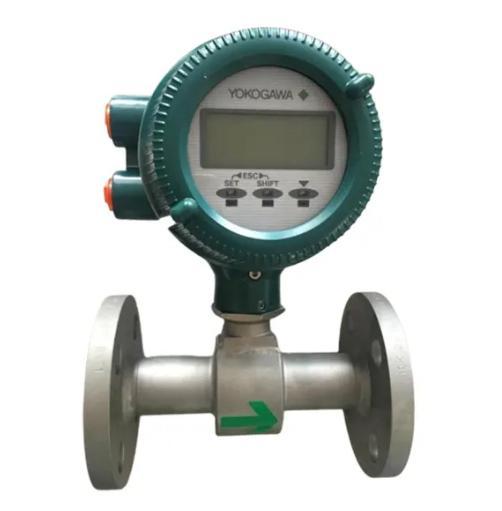

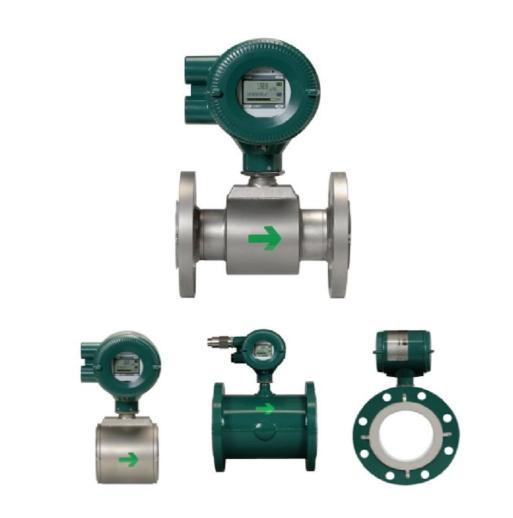

Yokogawa AXF025 Misuratore di flusso elettromagnetico

• eccitazione a doppia frequenza standard come configurazione di base, combinando bassa frequenza stabile e alta frequenza anti rumore per sopprimere il rumore del flusso di liquame,Drift zero e interferenze di flusso pulsanteYokogawa E....
• OpzionaleEscitazione a doppia frequenza (HF2)per lo strato pesante, media a bassa conducibilità, offre una risposta più rapida e una misurazione ultra-stabile.
• Supporta fluidi con conducibilità minima fino a1 μS/cm, adatto ad acqua pura, prodotti chimici diluiti e liquidi a basso contenuto di ioni.
• Misurazione del flusso bidirezionale con totalizzatore indipendente avanti/indietro.

• Accuratezza standard: ±0,35% del flusso misurato
• Calibrazione facoltativa ad alta precisione: ±0,2% della lettura
• Ripetibilità ≤ ± 0,05%
• Velocità massima di uscita dell'impulso fino a 10.000 PPS, ideale per il controllo dei lotti e la totalizzazione di piccoli flussi.
• Progettazione di tubi a profilo completo, perdita di pressione zero, nessuna parte mobile interna.

AXF025 DN25 Abbinamento meccanico

• Dimensioni nominali: DN25 (1 pollice)
• Opzioni di rivestimento: PFA fluorocarburo, gomma dura, gomma poliuretanica
• Materiali degli elettrodi: 316L SS, Hastelloy C, Tantal; modulo elettrodico sostitutivo opzionale per una facile pulizia e sostituzione in loco
• Connessioni di processo: flange RF, wafer, tri-clamp sanitario / DIN / clamp SMS per alimenti e farmaci

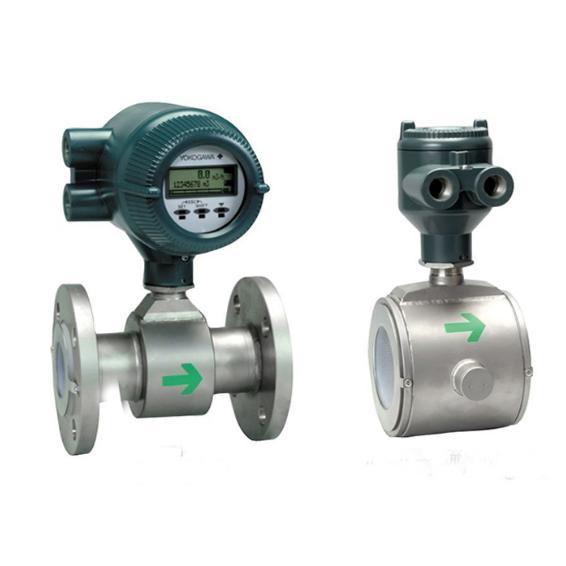

• Due tipi di installazione: trasmettitore integrato + sensore separato tipo remoto (lunghezza massima del cavo 200 m)

Funzione diagnostica di adesione agli elettrodi

Monitorare in tempo reale l'impedenza di isolamento dell'elettrodo per rilevare l'escalazione, i sedimenti, il rivestimento di olio, attivare l'allarme di manutenzione in anticipo, evitare spegnimenti non pianificatiYokogawa E....

Manutenzione agevole

1. Assemblaggio degli elettrodi sostitutivi: non è necessario rimuovere l'intero tubo di flusso dalla condotta per la pulizia.
2. Box terminale convertitore rotabile: la porta del cablaggio può ruotare a 360° per abbinare la direzione del cavo di campo, semplificando la costruzione del cablaggio.
3. Buttoni di funzionamento a infrarossi: impostazione completa dei parametri senza aprire il coperchio a prova di esplosione, mantenere l'integrità della tenuta.
4. Memoria di log di guasto integrato, visualizzare chiaramente la causa principale del guasto e suggerire i passaggi di riparazione sullo schermo LCDYokogawa E....

Interfacce di segnale standard

• 4 ′ 20 mA di uscita analogica (isolata)
• Impulso/uscita di frequenza ad alta velocità per la totalizzazione
• 1 input dello stato di contatto a secco
• Uscita digitale di allarme multicanale

Comunicazioni industriali facoltative

• Protocollo HART 7 / BRAIN
• PROFIBUS PA
• FONDAZIONE Fieldbus (il cablaggio multi-drop riduce il costo del cavo) Completamente compatibile con DCS, PLC, sistemi di controllo batchYCA Store.

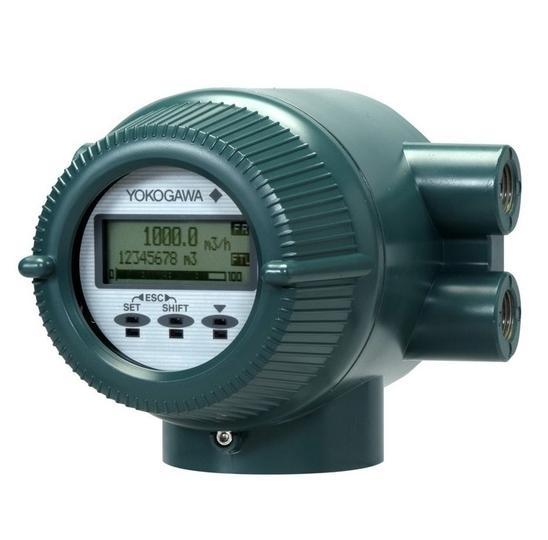

• LCD a matrice a punti (132*32 punti), display a più linee (1~3 linee regolabili)
• Indicare contemporaneamente flusso istantaneo, percentuale di flusso, totale cumulato, conducibilità, codice di allarme
• Display alternativo automatico per allarme di guasto + suggerimenti di risoluzione dei problemi, supporto multilingue incluso l'inglese
• Ricordo lampeggiante con retroilluminazione quando si verifica uno stato anormale Yokogawa E....

• Protezione della camera: IP66 / IP67 resistente alla polvere e all'acqua
• Certificazioni globali per le zone pericolose: ATEX Ex db e ia IIC T6, FM classe I Div 1, CSA, IECEx
• Intervallo di temperatura ambiente: -40°C ~ +60°C
• Intervallo di temperatura medio: rivestimento PFA -20 ~ +130°C; rivestimento in gomma fino a 80°C
• Opzioni di alimentazione: 100 ∼ 240 VAC, 24 VAC/DC, 100 ∼ 120 VDC

Adatti a tutte le condutture fluide conduttive a piccolo cavo:

• Trattamento delle acque, acqua pura e acque reflue
• Acidi/alcali chimici, mezzi corrosivi a bassa concentrazione
• Prodotti alimentari, bevande, prodotti farmaceutici
• Prodotto minerario di scorie fini, di pasta, di tubi a rami piccoli
• Misurazione dell'energia di riscaldamento e raffreddamento

1. Nessuna frequente taratura a zero a causa del punto zero stabile a doppia frequenza
2. La diagnosi precoce riduce la frequenza delle ispezioni offline
3. Costo di smontaggio e costruzione di condotte con elettrodi sostitutivi
4. Principio di misurazione antiusura, lunga durata senza sostituzione regolare dei pezzi di ricambio
5. La comunicazione flessibile riduce il carico di lavoro di cablaggio e ingegneria sul campo
