1Tecnologia di misurazione e precisione
Escitazione a doppia frequenza proprietaria (Yokogawa)
- Combina l'eccitazione a bassa frequenza per un'eccellente stabilità a punto zero e l'eccitazione ad alta frequenza per una forte capacità anti rumore e una risposta rapida.
- Eliminano le interferenze del rumore del flusso da liquami ad alta concentrazione, fluidi a bassa conducibilità e flusso pulsante.
Precisione di misura di prim'ordine
- Precisione di base:±0,15% del flusso misurato (intervallo di taratura ottimale); FS standard ±0,3%
- Ripetibilità ≤ ± 0,05%
- Supporta la misurazione bidirezionale del flusso con totalizzatore avanti/indietro
Specificità delle dimensioni specifiche del modello (AXG050 DN50)
- Diametro nominale: DN50 (2 pollici)

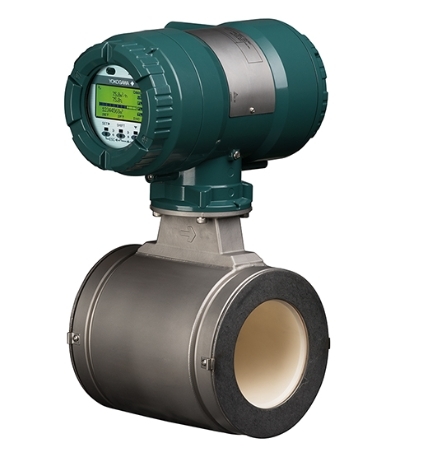

- Opzioni di rivestimento: tubo PFA ad alta purezza / tubo in ceramica solida
- Selezioni di materiali multielettrodi: 316L SS, Hastelloy, Tantalum, Platino-Iridio, Carburo di Tungsteno per supporti corrosivi/abrasivi fortiYCA Store

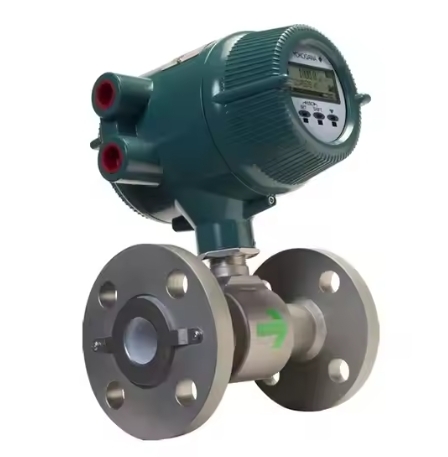

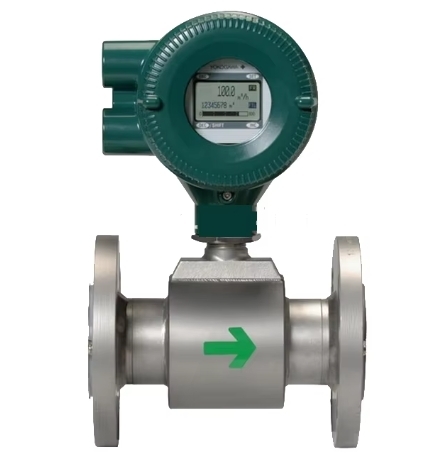

- Connessioni di processo: flange, wafer, connessioni sanitarie tri-clamp di classe ASME 150/300
2. Total Insight (TI) Diagnostica intelligente e autoverificazione
Autoverifica completa a bordo (non è richiesta la rimozione del tubo)
Controllo completo dello stato di salute del contatore senza dismontaggio dalla condotta:
- Diagnosi dell'adesione degli elettrodi e della degradazione dell'isolamento
- Monitoraggio in tempo reale della conduttività dei fluidi e del rumore di flusso
- Determinazione di guasti della bobina di eccitazione, del cavo di cablaggio e del circuito
- Storaggio del registro storico dei guasti per la manutenzione predittiva
Monitoraggio delle condizioni del processo
Seguire continuamente lo stato del mezzo per avvisare in anticipo di scalping, sedimentazione o cambiamento della composizione del mezzo, ridurre gli spegnimenti non pianificati dei materiali della rete.
Immagazzinamento dati e configurazione rapida
- Memoria integrata + slot per schede microSD: salvare tutti i set di parametri, curve di tendenza, record di taratura
- Configurazioni di copia/ripristino con un solo clic per la messa in servizio del contatore di lotti
- Schermate di visualizzazione di tendenza predefinite per flusso, totale, conducibilità, temperatura
3. Certificazione di sicurezza funzionale
- Conforme alla norma IEC 61508 di sicurezza funzionale
- SIL2 certificato per installazione di un singolo contatore; SIL3 certificato per installazione di doppi contatori ridondanti
- Adatto ai sistemi di sicurezza strumentali (SIS) nelle zone pericolose chimiche, petrolifere e gassose, minerarieYokogawa E...
4- flessibilità di I/O e comunicazione digitale
Termini di segnale universale
Max 4 canali di I/O configurabili:
- Input/uscita analogica 4 ∼ 20 mA
- Impulso/uscita di frequenza per la totalizzazione
- Input/output dell'allarme di stato digitale
- Supporto di input di temperatura per il calcolo del flusso di massa/calorie energetiche
Protocolli digitali industriali (facoltativo)
- Standard HART 7
- PROFIBUS PA
- EtherNet/IP
- FUNDATION Fieldbus Integrazione senza soluzione di continuità con DCS, PLC e piattaforme IoT industriali
5Interfaccia uomo-macchina (HMI) e facile utilizzo
- Grande schermo LCD multicolore retroilluminato, angolo di visione ampio
- 9 lingue globali (inglese, cinese, tedesco, francese, spagnolo, russo ecc.)
- Assistente di avvio passo-passo per ridurre il tempo di messa in servizio
- Autorità di password di funzionamento a più livelli per evitare errori di funzionamento
- Funzione di allarme squillo: lampeggia automaticamente quando si verificano guasti
6. Robuste prestazioni meccaniche e ambientali
Grado di protezione
Alloggiamento del trasmettitore: IP66 / IP67; ignifughe Ex d, sicurezza intrinseca Ex ia certificazioni a prova di esplosione per zone pericolose di classe I Div 1
Ampia gamma di funzionamento
- Temperatura media: rivestimento PFA -20 ~ +180°C; rivestimento ceramico fino a +200°C
- Temperatura ambiente: -40 ~ +60°C
- Pressione di progettazione fino alla classe ASME 300
- Perdita di pressione zero (progettazione del tubo a profilo completo, nessun ostacolo al flusso)

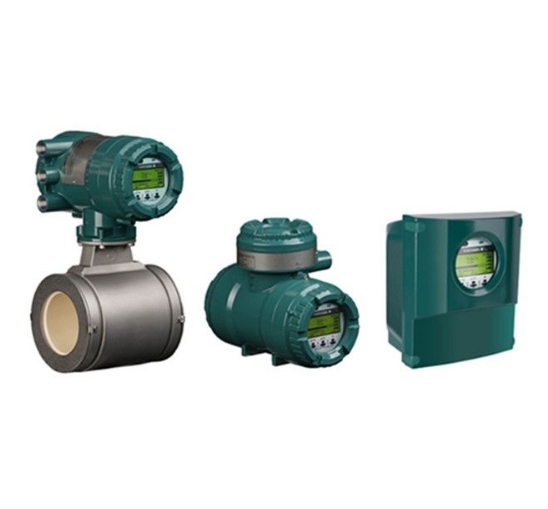

Due forme di installazione

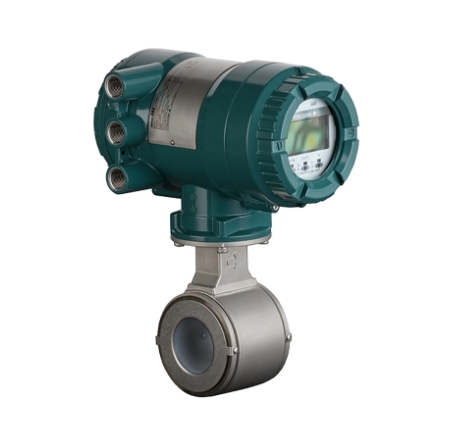

- Tipo integrato: trasmettitore montato direttamente sul sensore DN50 (AXG050 integrato)

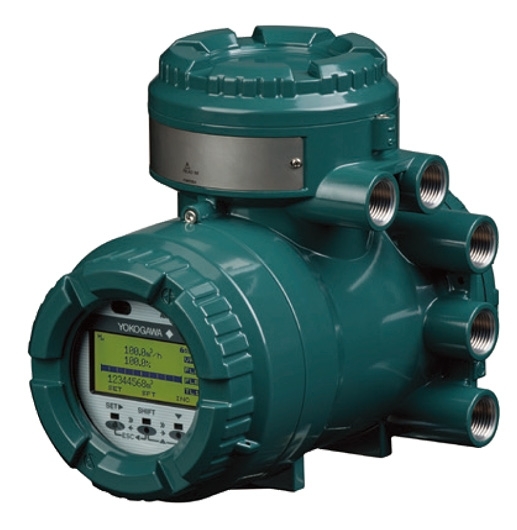

- Tipo diviso a distanza: trasmettitore e sensore separati con cavo a lunga distanza per condotte ad alta temperatura o a spazio stretto
7Compatibilità a livello di settore
Perfetto per misurare liquidi conduttivi, tra cui:
- Fluidi corrosivi chimici, soluzioni acide/alcali
- Impianti per la produzione di liquori
- Acque prodotte da petrolio e gas, acque reflue
- Medi sanitari per alimenti e bevande (disponibile la certificazione NSF61 per l'acqua potabile)
- Fornitura idrica e trattamento delle acque reflue
8- Vantaggi per il costo totale di proprietà (TCO)
- Non è richiesta alcuna taratura a zero di routine grazie al punto zero stabile a doppia frequenza
- L'autodiagnosi integrata riduce la frequenza delle ispezioni offline
- La configurazione dei lotti di schede SD riduce le ore di ingegneria sul campo
- Il rivestimento in ceramica/PFA resistente all'usura prolunga la vita utile dei materiali abrasivi
- Principio di misurazione non bagnato, senza parti mobili, manutenzione minima
