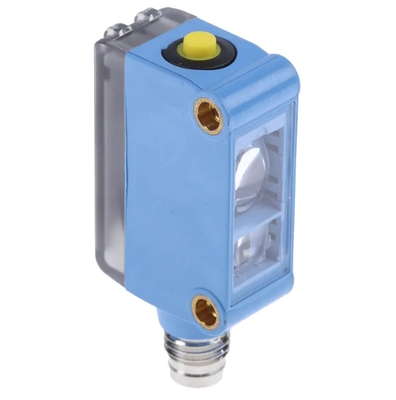

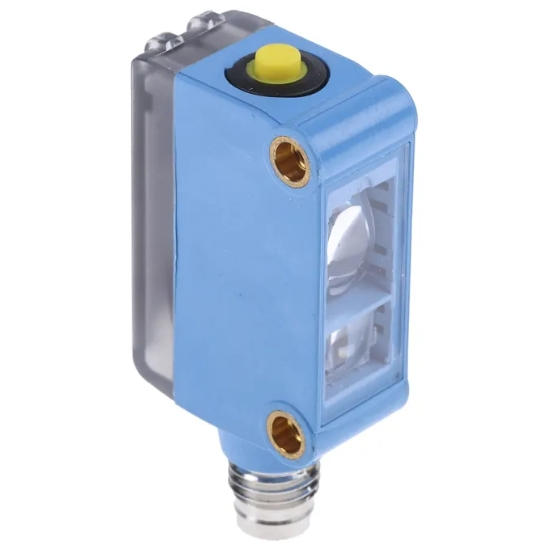

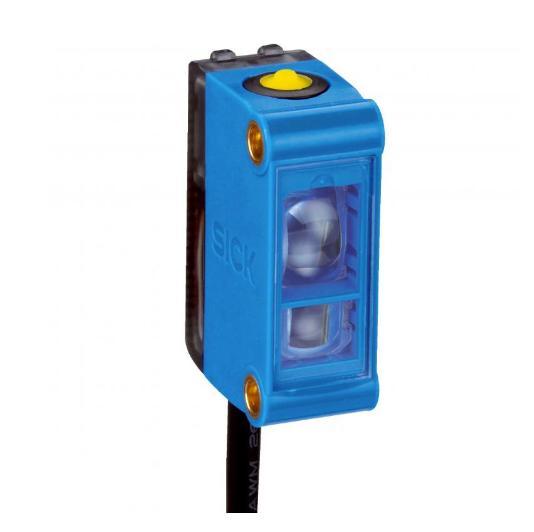

Sick KTM-WP11282P Sensore di contrasto di rilevamento Sensore di identificazione

KTM-WP11282P è unSensore di contrassegni di contrasto colore RGBdella serie SICK KTM Prime, appositamente progettata per il rilevamento dei segni di registrazione della stampa di imballaggi, il posizionamento delle etichette e la discriminazione del contrasto dei materiali su linee di produzione automatizzate ad alta velocità. Adotta una sorgente luminosa RGB a tre colori e un algoritmo in scala di grigi ad alta precisione per identificare in modo stabile segni di contrasto deboli, pellicole di imballaggio lucide e sfondi stampati complessi.

• Sorgente luminosa: LED tricolore RGB (470 nm blu / 525 nm verde / 625 nm rosso)
• Distanza di rilevamento nominale:12,5 mm, tolleranza ±3 mm
• Dimensione spot: punto luminoso a forma di striscia 1,6 mm * 9,5 mm
• Risoluzione in scala di grigi: riconoscimento della scala di grigi ad alta definizione a 20 livelli
• Durata utile del LED: 100.000 ore a una temperatura ambiente di 25 ℃

• Tensione di alimentazione: DC 12 V ~ 24 V (tolleranza -10% ~ +20%), ondulazione ≤ 5 Vpp
• Consumo di corrente: ＜ 50 mA
• Tempo di risposta: 32 µs; frequenza di commutazione fino a15kHz; jitter del segnale ≤15 µs
• Tipo di uscita: uscita transistor PNP, corrente di carico massima 50 mA
• Modalità di commutazione: Accensione luce/Scuro configurabile
• Protezioni integrate: protezione da inversione di polarità, protezione da cortocircuito in uscita, soppressione degli impulsi anti-interferenza
• Ritardo di spegnimento fisso: 32 ms; parametri di apprendimento salvati nella memoria non volatile

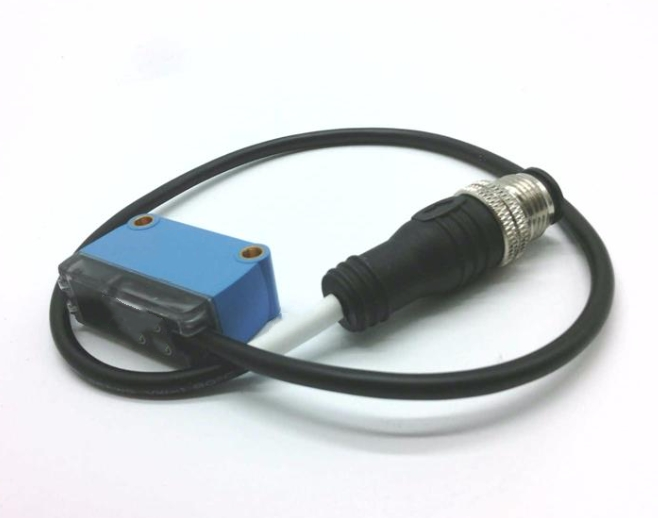

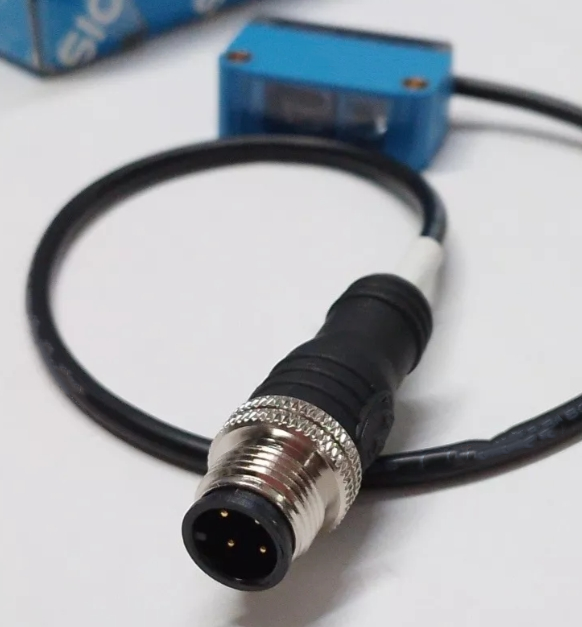

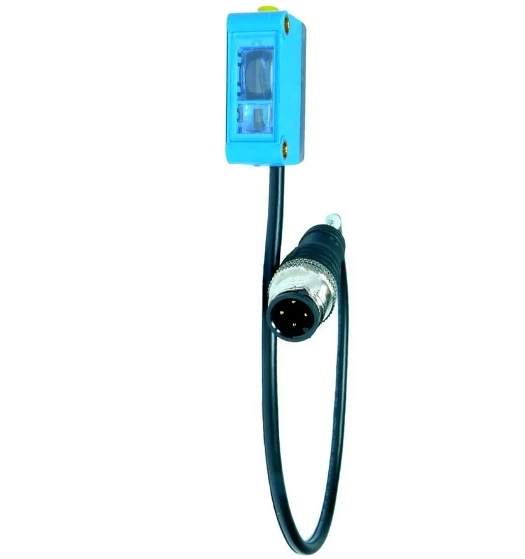

• Cavo: cavo integrato da 0,2 m con connettore maschio M12 a 4 pin
• Materiale della custodia: plastica ABS; materiale delle lenti: PMMA
• Grado di protezione:IP67 antipolvere e impermeabile
• Temperatura operativa: -10 ℃ ~ +55 ℃; temperatura di conservazione: -20 ℃ ~ +75 ℃
• Peso netto: Solo 20 g, formato mini ultracompatto

• Indicatori di stato: LED verde per alimentazione; LED giallo per la commutazione dello stato delle uscite
• Diversi metodi di apprendimento:
  1. Programmazione statica a due punti con pulsante integrato
  2. Autoapprendimento dinamico della soglia
  3. Apprendimento remoto del cavo ET esterno, che supporta l'impostazione dei parametri remoti del PLC

1. Rilevamento adattivo RGB a tre colori, forte adattabilità a segni complessi

   Cambia automaticamente la sorgente luminosa rossa/verde/blu per trovare il canale di contrasto ottimale. È in grado di rilevare segni di colore tenui, sfondi stampati multicolori, pellicole trasparenti e materiali di imballaggio lucidi riflettenti che i normali sensori monocromatici non sono in grado di identificare, riducendo notevolmente il tasso di rilevamento errato.

2. Risposta ultraveloce per linee di produzione ad alta velocità

   Il tempo di risposta ultrabreve di 32 µs e l'elevata frequenza di commutazione di 15 kHz si adattano perfettamente alle apparecchiature di stampa, taglio, etichettatura e produzione di sacchetti ad alta velocità, realizzando un tracciamento e un posizionamento stabili senza ritardi o segni mancanti.

3. Molteplici modalità di insegnamento flessibili per un facile debug in loco

   Supporta l'insegnamento dei pulsanti locali e l'insegnamento remoto del cavo esterno. Gli operatori possono completare l'impostazione della soglia sulla macchina oppure il computer superiore può configurare in remoto i parametri senza smontare il sensore, utile per la commutazione del formato dell'apparecchiatura e la messa in servizio dei lotti.

4. Mini struttura compatta e leggera per spazi di installazione ristretti

   Volume super ridotto e peso di soli 20 g, facile da installare su bracci meccanici, piccoli impianti e posizioni di installazione limitate di macchine confezionatrici; Fori di fissaggio filettati standard per il montaggio rapido della staffa.

5. Sigillatura industriale IP67 e protezione completa del circuito

   La custodia IP67 resiste alla polvere dell'officina, agli spruzzi d'acqua e a piccole nebbie d'olio. La protezione del circuito multistrato previene i danni derivanti da errori di cablaggio e sovratensioni, adattandosi agli ambienti difficili delle fabbriche di imballaggi.

6. Stabile anti-interferenza e lunga durata

   Il filtro anti-interferenza digitale anti-impulso elimina la fluttuazione del segnale causata dallo sfarfallio della luce ambientale e dalle vibrazioni meccaniche. Il LED RGB a lunga durata riduce la frequenza di manutenzione e i costi di sostituzione dei pezzi di ricambio per un funzionamento continuo 24 ore su 24, 7 giorni su 7.

7. Interfaccia industriale standard con eccellente compatibilità

   L'uscita PNP è compatibile con PLC, servocontrollori e moduli contatori tradizionali; Il connettore standard M12 a 4 pin è universale per gli accessori di cablaggio dell'automazione industriale.

• Tracciamento del segno di registrazione per macchine da stampa, macchine da taglio e macchine plastificatrici
• Rilevamento e posizionamento etichette per macchine etichettatrici
• Conferma della posizione di taglio e sigillatura del sacchetto di imballaggio
• Conteggio e ispezione mancanti dei materiali della linea di confezionamento farmaceutico, alimentare e chimico quotidiano
• Riconoscimento dei bordi e dei segni colorati delle pellicole per imballaggi flessibili
