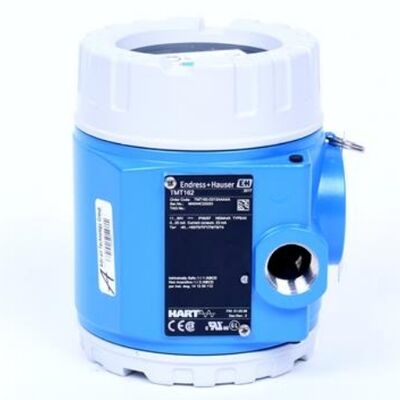

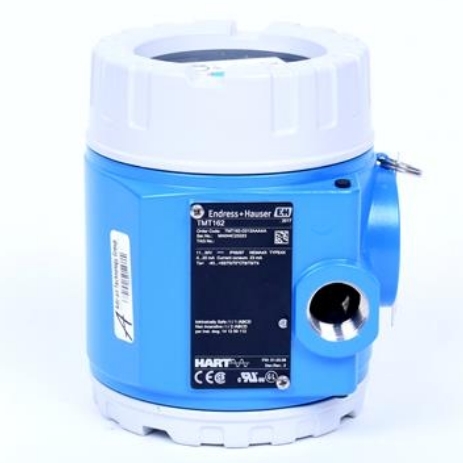

Endress+Hauser TMT162-A21331BAE Trasmettitore di temperatura con due ingressi universali del sensore
| Luogo di origine | Cina |
|---|---|
| Marca | Endress+Hauser |
| Certificazione | CCC,CE |
| Numero di modello | TMT162-A21331BAE |
| Quantità di ordine minimo | 1 |
| Prezzo | $1370 |
| Imballaggi particolari | imballaggio originale |
| Tempi di consegna | 5-8 giorni lavorativi |
| Termini di pagamento | L/C,D/A,D/P,T/T |
| Capacità di alimentazione | 100 pezzi/mese |
Dettagli
| Produzione | 4 ... 20 Ma | Alimentazione ausiliaria | 11,5...42 V CC (HART) |
|---|---|---|---|
| Tasso di trasmissione dei dati | 31,25 kBit/s | valore configurabile | Da -40 a +85 °C (da -40 a +185 °F) |
| Evidenziare | Trasmettitore di temperatura Endress+Hauser TMT162,trasmettitore di temperatura con ingressi di sensori universali,manometro differenziale con garanzia |
||
Descrizione di prodotto
1. Visualizzazione del prodotto
Il TMT162-A21331BAE è unTrasmettitore di temperatura di campo universale HART® a 2 canalidalla serie iTEMP di Endress+Hauser, progettata per la conversione della temperatura in loco, la trasmissione del segnale e il monitoraggio dei sensori negli impianti di processo industriali.Questo modello specifico è dotato di alluminio alloggiamento campo, display rotabile retroilluminato, isolamento galvanico e certificazione completa delle aree pericolose, supportando doppi ingressi di sensori indipendenti per segnali RTD, termocoppia, resistenza e mV.Converte i segnali dei sensori di temperatura multi-tipo in uscita analogica standard da 4?? 20mA con comunicazione digitale HART, compatibile con comunicatori portatili, sistemi DCS e PLC per la configurazione remota e la gestione diagnostica.
2Caratteristiche tecniche essenziali
Input universale a doppio sensore
- Supporta 2 canali di misurazione indipendenti per RTD Pt100/Pt1000, tutte le termocoppie standard (K/J/T/S/R/B/E/N), resistenza (Ω) e sensori millivolt (mV)
- Funzioni a doppio canale: valore medio, calcolo della differenza, confronto della ridondanza dei sensori per la sicurezza dei processi critici
- Alta precisione di misura: ≤0,1 K per Pt100 in condizioni di funzionamento normali, eccellente stabilità a lungo termine
Comunicazione HART e prestazioni elettriche
- Protocollo HART 7 standard, uscita analogica scalabile 4?? 20mA; supporta la modalità multi-drop
- Ampia gamma di alimentazione: 11,5 ⋅ 42 V di corrente continua, protezione contro la polarità inversa, corrente di carico massima ≤ 23 mA
- Isolamento galvanico da 2 kV tra l'ingresso del sensore e l'uscita di corrente, elimina le interferenze del circuito di terra
- Protezione da scrittura a doppio parametro: blocco dell'interruttore hardware DIP + blocco della password software per evitare modifiche non autorizzate
- Valori di corrente di guasto configurabili conformi alla norma NAMUR NE43 per l'allarme di interruzione del sensore o di cortocircuito
Meccanica e alloggiamento (configurazione A21331BAE)
- Alloggiamento a doppio compartimento in alluminio colato a stampa, protezione IP66/IP67, impermeabile alla polvere e agli spruzzi

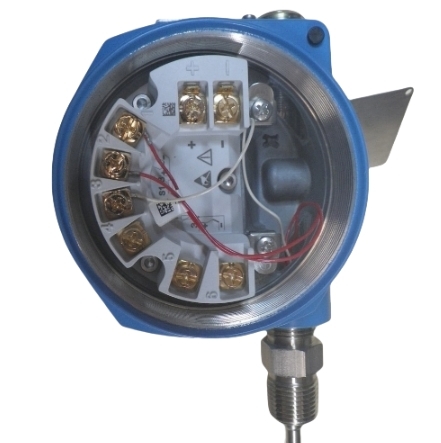

- Compartimento terminale di cablaggio separato e compartimento elettronico, impedisce all'umidità del cablaggio di contaminare le schede di circuito

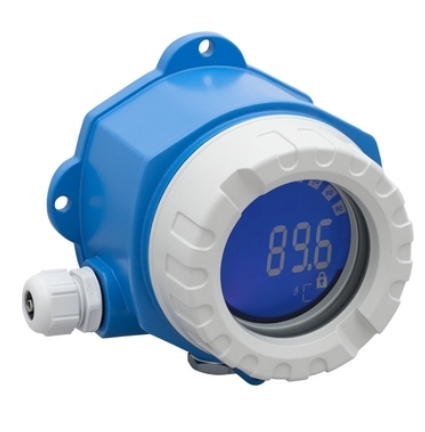

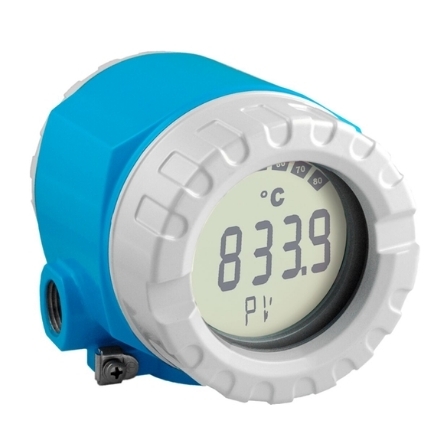

- Display LCD retroilluminato girevole integrato (regolabile a 90°), mostra il valore misurato, grafico a barre, stato del canale e codici diagnostici
- Porte a ghiandola multiple per cablaggi flessibili; modulo elettronico compatto resistente alle vibrazioni e all'umidità
- Temperatura ambiente di funzionamento: -40 °C ~ +85 °C
Certificazioni globali di sicurezza per prodotti pericolosi e funzionali
- Omologazioni a prova di esplosione ATEX, IECEx, FM, CSA (Ex ia / Ex d / a prova di accensione della polvere) per le zone pericolose 0/1/2
- SIL 2 certificato secondo la IEC 61508 per sistemi di sicurezza strumentali (SIS), soddisfa le norme industriali ESD e EMC
- Approvazione marina disponibile per applicazioni offshore di petrolio e gas
Funzione diagnostica standardizzata NAMUR
Autodiagnosi conforme a NAMUR NE107, identifica automaticamente:
- Circuito aperto del sensore, cortocircuito, misurazione fuori raggio
- Malfunzionamento hardware del trasmettitore, anomalia dell'alimentazione
- Errore di memoria, errore di comunicazione; codici diagnostici leggibili tramite display o comunicatore HART
3Principali vantaggi
-
La compatibilità dei sensori universali a doppio canale riduce l'inventario di ricambi
Un singolo trasmettitore supporta tutti i sensori di temperatura tradizionali, consentendo il monitoraggio della temperatura in due punti, il calcolo della temperatura differenziale e la verifica dei sensori ridondanti,riduzione dei costi degli appalti e delle scorte.
-
Alloggiamento robusto a doppio compartimento per condizioni di laboratorio difficili
Le camere di cablaggio e di elettronica separate isolano l'umidità, la polvere e i gas corrosivi; la scheda di circuito integrata in vaso fornisce prestazioni anti-vibrazioni superiori per i siti chimici, energetici e minerari.
-
L'isolamento elevato elimina l'errore di misura del circuito di terra
L'isolamento galvanico a 2 kV tra il lato del sensore e il lato di uscita risolve la deriva del segnale causata dalla differenza di potenziale nel cablaggio del campo multi-sensore, garantendo letture di temperatura stabili.
-
Comodo funzionamento locale e remoto
- Locale: LCD retroilluminato girevole per lettura diretta sul posto senza attrezzi portatili
- Remote: configurabile tramite la serie SFX di Field Xpert, il comunicatore HART 475 o il software PC; regolazione remota dei parametri, taratura e consultazione dei guasti
-
Certificazioni complete di sicurezza per le industrie di processo critiche
L'omologazione combinata a prova di esplosione, SIL 2 e marina copre le raffinerie, i prodotti petrolchimici, le centrali elettriche e le piattaforme offshore, soddisfacendo i requisiti internazionali di audit della sicurezza.
-
Ricca diagnostica intelligente riduce al minimo i tempi di manutenzione
I codici di errore standard NAMUR individuano rapidamente il fallimento del sensore o del trasmettitore, riducendo il tempo di ispezione per le squadre di manutenzione sul campo; l'impostazione dei parametri bloccabile previene il malfunzionamento in loco.
-
Ampia gamma di tensione e robusta protezione del circuito
Funziona in modo stabile con potenza di corrente continua industriale instabile; sovratensione integrata, connessione inversa e protezione da cortocircuito prolungano la durata di vita in ambienti elettrici complessi.
4. Scenari tipici di applicazione
- Monitoraggio della temperatura dei reattori, delle condotte, dei forni e dei serbatoi di stoccaggio negli impianti chimici e petrolchimici
- Misurazione della temperatura della caldaia, della turbina e dell'acqua di alimentazione della centrale elettrica
- Determinazione della temperatura delle zone pericolose di petrolio e gas a terra e offshore
- Controllo della temperatura dei processi igienici alimentari e farmaceutici
- Monitoraggio del ciclo di temperatura industriale per il trattamento delle acque, la metallurgia e l'industria mineraria
- Sistema di sicurezza strumentalizzato (SIS) di blocco di protezione da sovratemperatura
