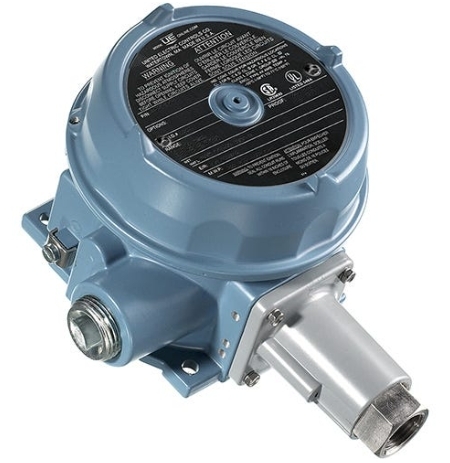

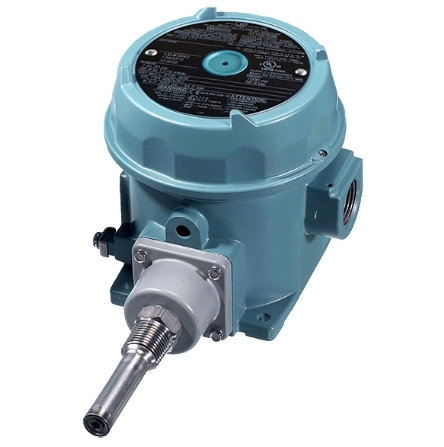

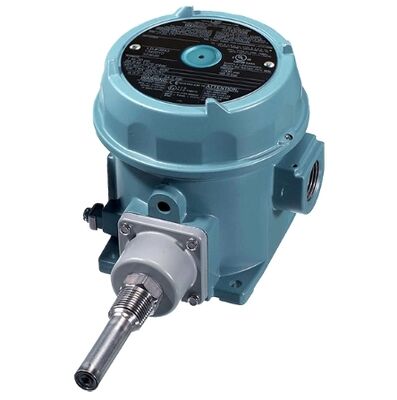

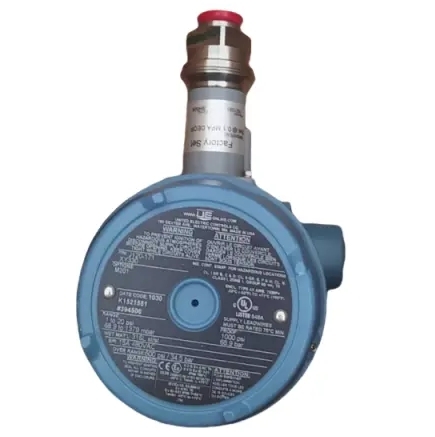

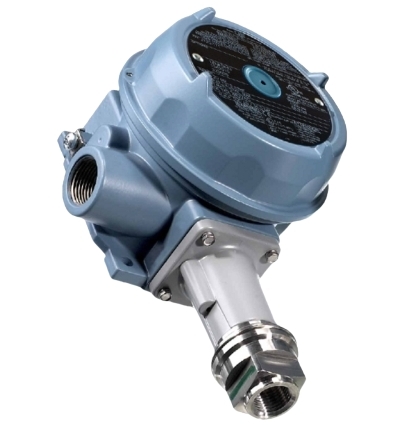

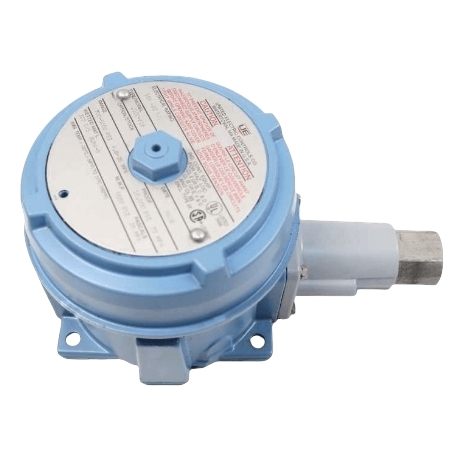

Interruttore di pressione e temperatura UE 120 serie J120-612

Il J120-612 è un interruttore a pressione a prova di esplosione per uso pesante della rinomata serie UE 120,con una lunghezza massima di 20 mm o più, ma non superiore a 30 mmAdotta una struttura di rilevamento della pressione a pistoni con regolazione interna del punto di regolazione, fornendo un'output di commutazione meccanica affidabile per la protezione da sovrapressione, il controllo della pompa/compressore,e attivazione dell'allarme di processoCertificato per gli standard globali di atmosfera esplosiva, è ampiamente adottato nelle industrie del petrolio e del gas, della petrolchimica, dell'energia e dei macchinari pesanti, dove è obbligatorio un monitoraggio robusto dell'alta pressione.

• Intervallo di parametri regolabili: 125 ~ 3000 psi (8,6 ~ 206,8 bar)
• L'indicatore di velocità è il seguente:
• Pressione di prova massima: 6000 psi (413,7 bar)
• Pressione nominale di scoppio: 10000 psi (689,5 bar)
• Meccanismo di rilevamento: 303 pistone in acciaio inossidabile con sigillatura Buna-N (parti bagnate standard)
• Connessione di processo: filo femminile NPT da 1/4"

• Alloggiamento: alluminio a fusione stampato rivestito in polvere di epossidi, NEMA 4X, IP66
• Classificazione di posizione pericolosa: classe I Div.1/2, classe II Div.1/2; Ex d IIC T6 a prova di esplosione

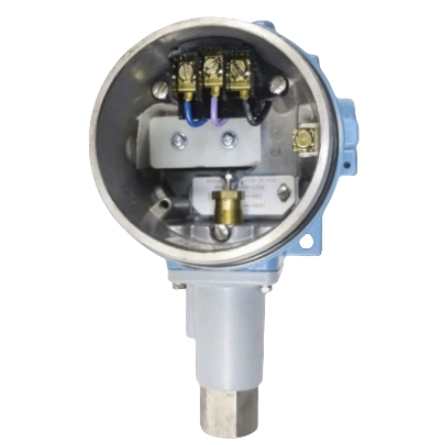

• Entrate elettriche: doppie porte di condotto NPT da 3/4" con blocco terminale incorporato per un facile cablaggio
• Metodo di regolazione: regolazione del punto di impostazione della vite esessuale interna con coperchio chiudibile per evitare manomissioni
• Vibrazione e resistenza agli urti: mantiene un punto di impostazione stabile sotto 2,5 G (vibrazione di 500 Hz) e 15 G di carico d'urto
• Temperatura ambiente di funzionamento: -40°C ~ +75°C

• 15 A resistente / 2 A induttivo a 125/250/480 VAC
• 2 A resistente / 1 A induttivo a 24 ̊30 VDC
• Configurazione dell'interruttore: contatto SPDT singolo (cavi reversibili NO/NC)
• Aggiornamenti opzionali: doppio interruttore DPDT, contatti di interruttore ermeticamente sigillati

cULus, ATEX, IECEx, CE; certificato SIL 2 (SIL 3 capace) per i sistemi di sicurezza funzionaliKele

1. Progettazione di pistoni ad alta pressione per supporti industriali pesanti

   Il sensore del pistone in acciaio inossidabile 303 resiste a pressioni estreme fino a 6000 psi e a 10000 psi di pressione di scoppio, perfettamente adatto per idraulica, vapore,monitoraggio dei gas ad alta pressione e dei fluidi di processo pesanti, molto superiore al limite di pressione degli interruttori a diaframma.

2. Completamente a prova d'esplosione e in posizione pericolosa

   Il rivestimento a prova di esplosione di classe I Divisione 1 elimina i rischi di accensione in ambienti di gas, vapori e polveri infiammabili;l'approvazione globale ATEX/IECEx/cULus consente l'implementazione universale nelle raffinerie internazionali, impianti chimici e strutture offshore.

3. Regolazione interna a prova di manomissione con coperchio chiudibile

   La regolazione del punto di regolazione interno abbinata a un coperchio del contenitore chiudibile evita modifiche non autorizzate dei parametri in loco, garantendo soglie di sicurezza coerenti per il funzionamento a lungo termine senza supervisione.

4. Casella robusta per tutte le condizioni climatiche con doppio cavo

   Il rivestimento in alluminio fuso con rivestimento epossidico ottiene la protezione NEMA 4X / IP66 contro pioggia, polvere, nebbia di olio e atmosfera corrosiva in officina.Due aperture di condotto NPT separate da 3/4 "semplificano il layout del cablaggio senza scatole di giunzione aggiuntive.

5. Ampia banda morta sintonizzabile per una logica di controllo flessibile

   La banda morta completamente regolabile da 40 ‰ 250 psi consente agli ingegneri di personalizzare l'isteresia di accensione / spegnimento, evitando frequenti frusciole di pompe, compressori e valvole di sicurezza sotto carichi di pressione fluttuanti.

6. Qualificazione di sicurezza funzionale SIL 2

   Validato per i sistemi di sicurezza strumentali (SIS), soddisfa rigorose norme di sicurezza industriale per l'arresto di emergenza (ESD) e i circuiti di protezione da sovrapressione,riduzione dei costi di audit del rischio operativo e della conformità.

7. Lunga durata di servizio con manutenzione minima

   L'insieme di sensori a pistoni interamente in metallo resiste all'abrasione da parte di mezzi contenenti particelle fini; il modulo di contatto sigillato elimina la contaminazione da polvere,sostenere anni di funzionamento continuo 24 ore su 24, 7 giorni su 7, con solo taratura periodica.

• Sistema idraulico ad alta pressione
• Monitoraggio della pressione delle condotte di petrolio e gas e arresto di emergenza
• Protezione dei reattori petrolchimici, caldaie a vapore e compressori
• Turbina di centrali elettriche, acqua di alimentazione e circuito ad alta pressione
• Macchine pesanti, presse idrauliche e apparecchiature per l'estrazione mineraria
• Rafinerie, impianti chimici sistemi di sicurezza SIS strumentali
• Alarme di pressione per piattaforme offshore e aree di processo infiammabili
