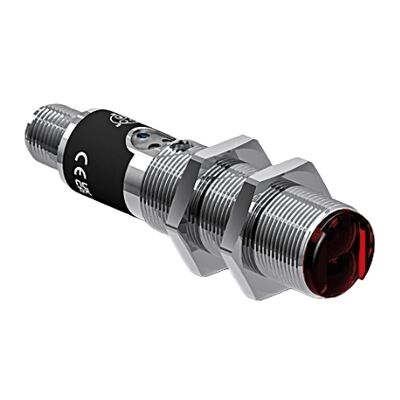

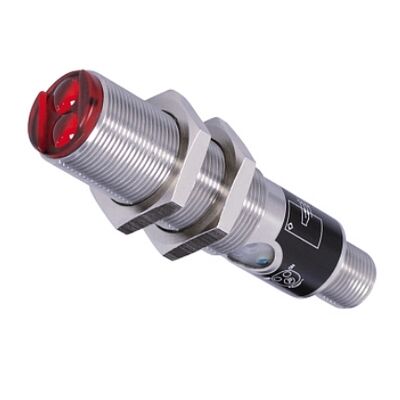

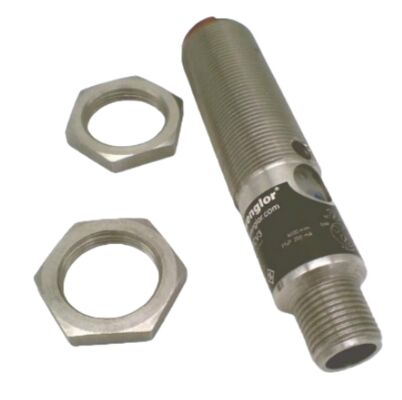

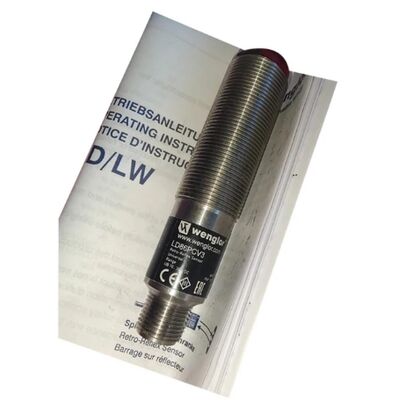

Wenglor LD86PCV3 Sensore retroreflettente deve essere utilizzato in combinazione con un riflettore

LD86PCV3 è un sensore fotoelettrico riflettente in acciaio inossidabile M18 prodotto da Wenglor.con una lunghezza massima di 20 mm o più, ma non superiore a 20 mmProgettato per il rilevamento della presenza di oggetti a lunga distanza nell'automazione industriale generale, elimina efficacemente i falsi trigger causati da lucidi,superfici metalliche simili a specchi tramite filtro di polarizzazione integrato, offrendo prestazioni di rilevamento stabili in diverse condizioni di laboratorio.

• Distanza di funzionamento: massimo 6.000 mm (6 m) con riflettore standard RQ100BA
• Fonte luminosa: luce rossa visibile con filtro di polarizzazione
• Progettazione ottica: sistema a doppia lente, angolo di divergenza del fascio 5°
• Isteresia di commutazione: < 15%
• Resistenza luminosa massima dell'ambiente: 10.000 lux
• Durata di vita del LED (25°C): 100.000 ore
• Tecnologia della luce polarizzata: sopprime le interferenze da bersagli riflettenti lucidi

• Tensione di alimentazione: DC 10 V ~ 30 V
• Consumo di corrente (24 V DC): < 40 mA
• Frequenza di commutazione: 1 kHz
• Tempo di risposta: 500 μs
• Tipo di uscita: uscita del transistor PNP, corrente di carico massima 200 mA
• Caduta di tensione all'uscita: < 2,5 V; corrente residua di perdita < 50 μA
• Protezione contro il circuito completo: inversione della polarità, cortocircuito e sovraccarico
• Classe di protezione: III

• Materiale di alloggiamento: acciaio inossidabile V2A (1.4305 / 303), completamente incapsulato
• Dimensione del filo: M18 * 1 filo cilindrico
• Classificazione di protezione: IP67 antipolvere e impermeabile
• Metodo di regolazione: Potenziometro di bordo per la regolazione fine della distanza
• Collegamento: tappo maschio M12 girevole a 4 pin
• Peso netto: 37 g
• Intervallo di temperatura di esercizio: -10 °C ~ +60 °C
• Drifto di temperatura: < 10%

1. La luce rossa polarizzata evita il falso rilevamento di oggetti lucidi
   Il filtro di polarizzazione integrato blocca il riflesso speculare dell'acciaio inossidabile, delle lamiere di alluminio e della plastica lucidata, garantendo un rilevamento affidabile senza punti ciechi per i pezzi lucidi.
2. Distanza di rilevamento ultra lunga di 6 metri con alloggiamento M18 compatto
   Un singolo sensore copre un raggio di misura fino a 6 m, sostituendo più sensori a corto raggio per apparecchiature di trasporto, magazzini e logistica a lungo raggio, riducendo i costi di hardware e cablaggio.
3. Alloggiamento robusto in acciaio inossidabile per ambienti industriali difficili
   Il corpo in acciaio inossidabile V2A è resistente agli urti meccanici, al fluido di taglio, alla nebbia di olio e alla corrosione, molto più resistente dei sensori di plastica per la lavorazione dei metalli, la stampatura e le linee di produzione pesanti.IP67 completo incapsulamento resiste a spruzzi d'acqua e polvere di laboratorio.
4. Sistema ottico a doppia lente per una uscita di segnale stabile
   Le lenti di trasmissione e ricezione separate riducono al minimo il crosstalk della luce, fornendo segnali di commutazione coerenti anche sotto luce ambientale irregolare o leggero spostamento del riflettore.
5. Flessibile regolazione in loco e interfaccia industriale standard
   Potenziometro integrato consente una rapida regolazione in loco della distanza di rilevamento; connettore M12 a 4 pin girevole supporta il routing flessibile dei cavi.sistemi di controllo del relè e di automazione.
6. Commutazione ad alta velocità e lunga durata di servizio, bassa manutenzione
   1 kHz ad alta frequenza di commutazione si adatta al conteggio ad alta velocità del trasportatore e al rilevamento di oggetti.La durata di vita dei LED di 000 ore e la protezione completa del circuito riducono notevolmente il tasso di guasti e la frequenza di sostituzione per un funzionamento continuo 24 ore su 24, 7 giorni su 7..

rilevamento della presenza di materiali trasportatori a lunga distanza, monitoraggio della sicurezza di entrata/uscita dal magazzino, rilevamento automatico del trigger della porta, conteggio delle parti della linea di imballaggio, apparecchiature di smistamento logistico,conferma della posizione del pezzo di lavoro della macchina utensile, rilevamento del confine dell'area AGV, ispezione delle parti lucide di lavorazione dei metalli.
