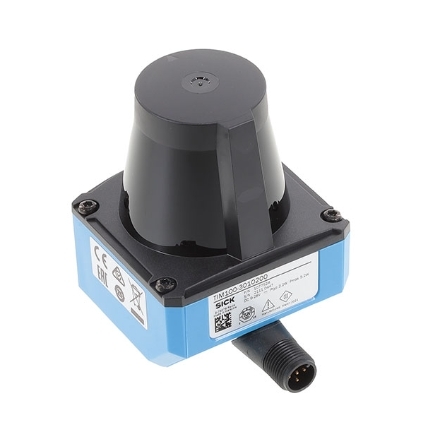

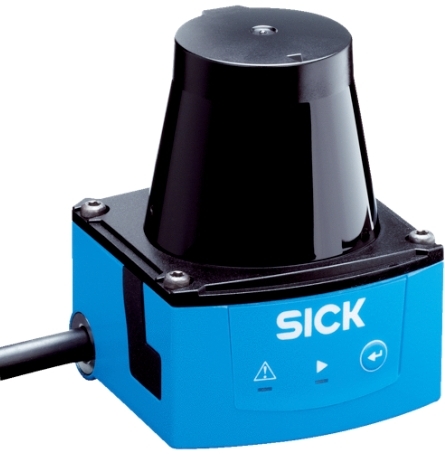

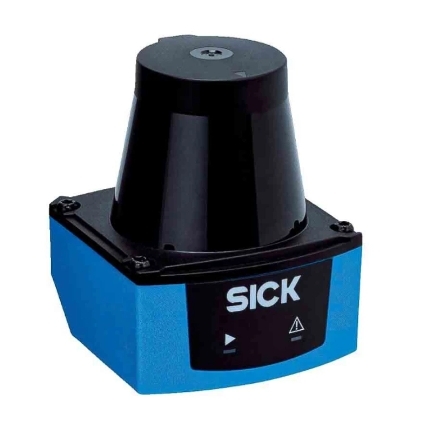

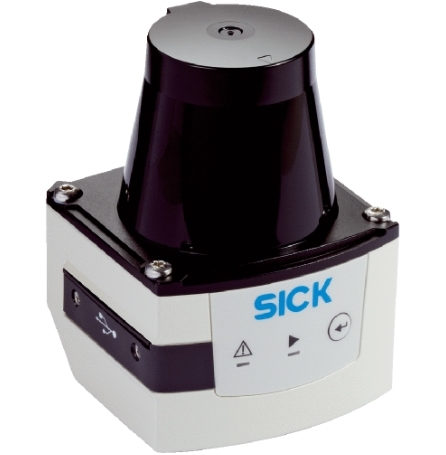

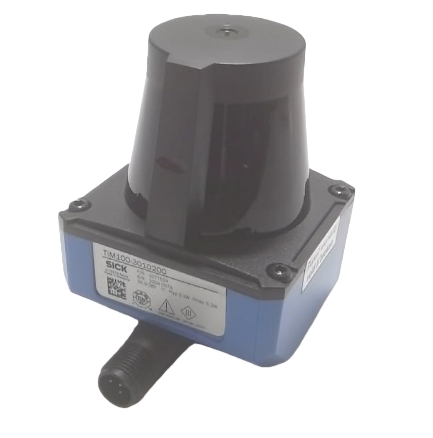

Nuovo Sensore Lidar Sick TIM100-3010200

Il TIM100-3010200 (numero d'ordine 1077524) è uno scanner laser LiDAR 2D per interni compatto ed economico della serie SICK TiM, progettato per il rilevamento di aree a corto raggio,monitoraggio della presenza e prevenzione delle collisioni nell'automazione industriale e nelle apparecchiature mobili SICKAdotta la tecnologia brevettata di misurazione della distanza multi-impulso HDDM+ con un laser a infrarossi di classe 1 a 850 nm,fornire un rilevamento stabile della distanza su un ampio campo visivo orizzontale di 200° senza zone ciecheOttimizzato solo per ambienti interni, integra una logica di valutazione di campo integrata per semplificare il controllo in loco senza un'elaborazione di dati esterni complessa.

• Principio di misura: misurazione della distanza ad alta definizione HDDM+
• Fonte luminosa: laser a infrarossi di 850 nm, classe laser 1 (sicuro per gli occhi)
• Angolo di scansione orizzontale: 200°
• Risoluzione angolare: 1°
• Frequenza di scansione: 14,5 Hz
• Distanza di lavoro: 0,05 m ~ 3 m
• Remissione rilevabile: 4% ~ 1.000% (supporta oggetti opaci scuri e riflettori ad alta riflettività)
• Tempo di risposta tipico: 70 ms
• Immunità massima alla luce ambiente: 80.000 lx

• Dimensioni: 60 mm (W) * 60 mm (D) * 75,8 mm (H)
• Peso: 90 g (senza cavo)
• Classificazione dell'alloggiamento: IP65 resistente alla polvere e all'acqua
• Classe di protezione: III
• Resistenza alle vibrazioni e agli urti per gli ambienti standard di fabbrica
• MTBF: 50 anni; MTTFD > 100 anni

• Fonte di alimentazione: DC 10 V ~ 30 V

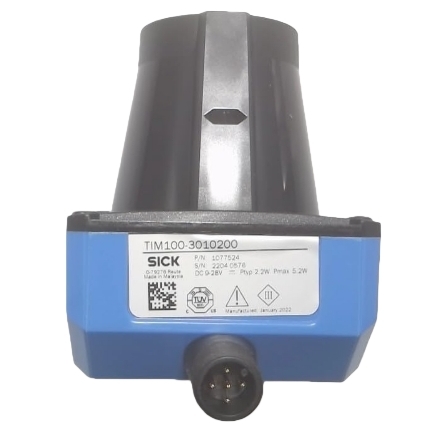

• Connettore: connettore maschio M12 girevole a 5 pin
• Interfacce: IO-Link, 1 ingresso digitale, 2 uscite digitali push-pull
• Valutazione in campo integrata: 1 set di campi, supporto a 2 zone di rilevamento indipendenti
• Ritardo e tempo di permanenza configurabili: 69 ms ~ 30,015 ms
• Indicatori di stato: 2 LED per lo stato del segnale di alimentazione e di commutazione
• Software di configurazione: SOPAS ET per parametrizzazione, modifica e diagnosi delle zone

1. Alloggiamento ultracompatto e leggero per una facile integrazione

   Solo 90 g con un piccolo impatto, si adatta perfettamente a spazi di installazione stretti su AGV, AMR, macchine di imballaggio e celle robotiche.Il connettore M12 rotabile consente una direzione flessibile del cablaggio senza supporto.

2. Ampia copertura di scansione panoramica a 200°

   Un singolo sensore copre una grande area orizzontale, elimina più sensori fotoelettrici e riduce il costo dell'hardware e il carico di lavoro del cablaggio; la risoluzione angolare di 1° garantisce un rilevamento affidabile di piccoli ostacoli.

3. Valutazione di campo integrata, logica di controllo semplice

   Due zone di commutazione indipendenti possono essere liberamente definite tramite software.non è necessario calcolare ulteriori dati sulla distanza.

4. Misurazione stabile su diverse superfici

   La tecnologia multi-impulso HDDM+ riduce al minimo le interferenze da materie plastiche scure, metallo e pavimenti riflettenti a basso riflesso, prestazioni di rilevamento coerenti indipendentemente dal colore o dalla consistenza della superficie bersaglio.

5. Laser di classe 1 sicuro per gli occhi e lunga durata

   Il laser di classe 1 non richiede uno speciale schermo di sicurezza per gli operatori; il MTBF ultra lungo riduce notevolmente la frequenza di manutenzione e sostituzione per un funzionamento continuo della fabbrica 24/7.

6. Doppio IO-Link + connessione flessibile di uscita digitale

   IO-Link consente la modifica remota dei parametri, l'upload di dati diagnostici in tempo reale e la gestione delle apparecchiature di lotto; uscite digitali push-pull compatibili con tutti i principali PLC industriali.

7. Protezione industriale resistente IP65

   Resistente alla polvere di laboratorio, agli spruzzi d'acqua e alla leggera nebbia di olio, funzionamento stabile in ambienti interni di imballaggio, logistica e lavorazione generale.

• Evitazione delle collisioni per veicoli a motore automatizzato/AMR e carrelli automatizzati
• Protezione del perimetro delle celle di lavoro robotizzate e rilevamento delle intrusioni
• Presenza dell'area della linea di trasporto e conteggio dei materiali
• rilevamento e monitoraggio della posizione di parti di macchine per imballaggio
• Monitoraggio della sicurezza dell'accesso al corridoio del magazzino
• Sensore automatico dell'area porta/tornitura
• Determinazione degli ostacoli delle piccole macchine utensili
