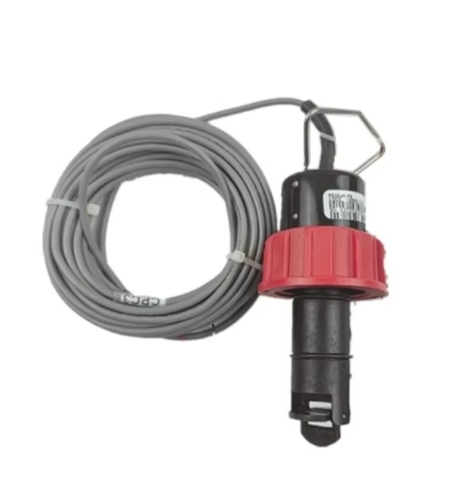

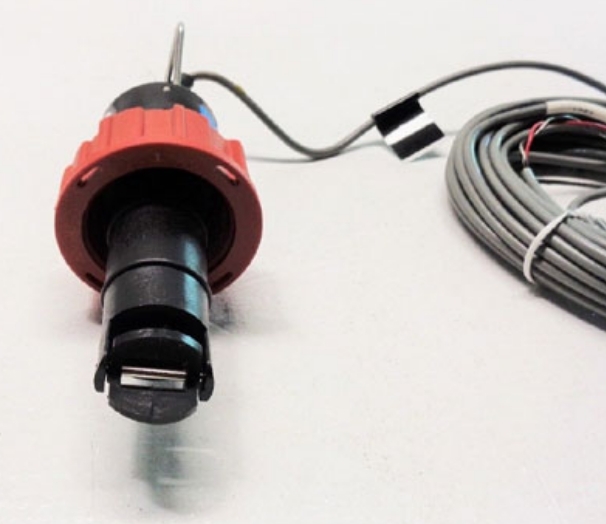

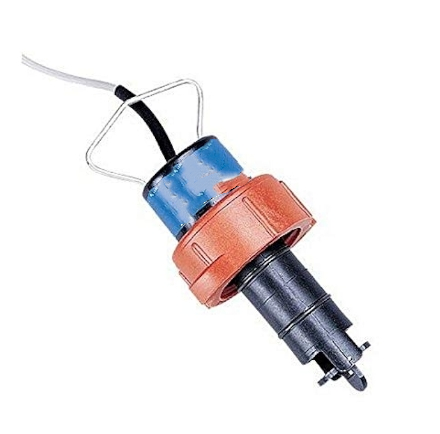

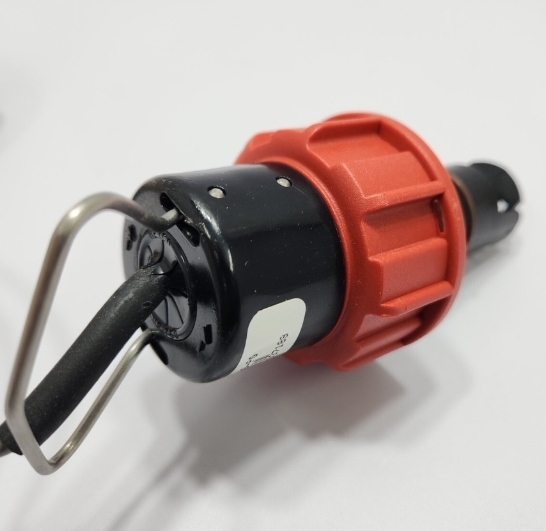

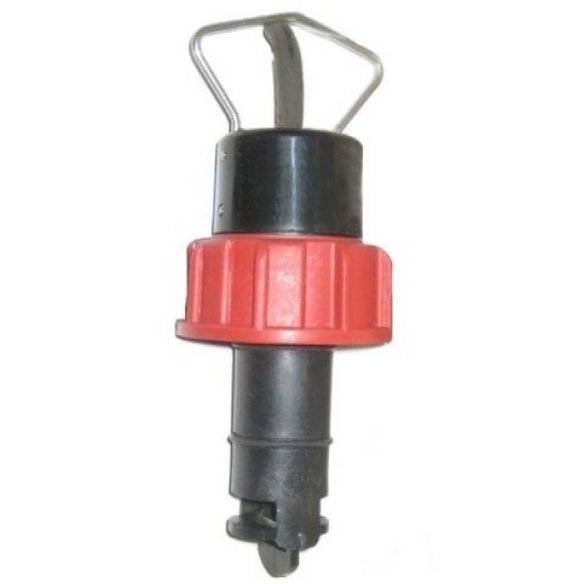

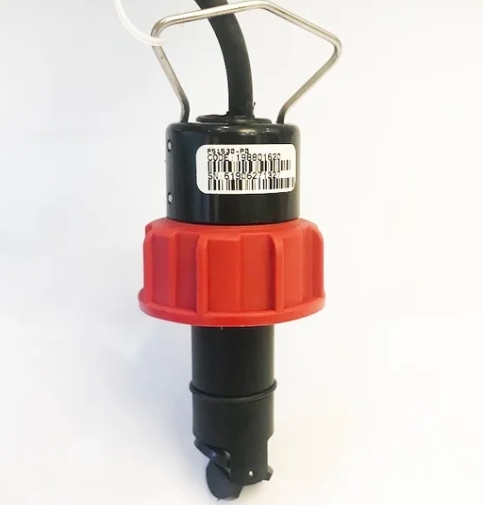

GF P51530-P1 Sensore di flusso della ruota a pagaia standard

Il modello P51530-P1 è il sensore di flusso a paddlewheel GF Signet 515 Rotor-X, progettato per il monitoraggio del flusso di liquidi in condotte di medie e grandi dimensioni da DN125 a DN200 (5" a 8").Esso adotta un principio di misurazione paddlewheel passivo auto-alimentato, che funge da sonda di flusso economica di uso generale ampiamente utilizzata nel trattamento delle acque, nella lavorazione chimica e nelle industrie dell'acqua pura.

• Corpo del sensore: polipropilene (PP) riempito di vetro, resistente ad acidi, alcalini, acqua di mare e lieve corrosione chimica
• Paddle del rotore: PVDF, eccezionale resistenza all'usura e compatibilità chimica
• Fabbricazione a partire da acciaio, ferro o acciaio
• Anello O di tenuta: FPM standard (Viton); sigilli speciali EPDM o Kalrez sono opzionali
• Cavo: cavo protetto contorto standard di 7,6 m, estendibile fino a 60 m, che sopprime efficacemente le interferenze elettromagnetiche in loco

• Intervallo di velocità di flusso: 0,3 ~ 6 m/s (1 ~ 20 ft/s), rapporto di ribaltamento fino a 20:1 per una misurazione stabile sia a basso che ad alto flusso
• Dimensioni applicabili dei tubi: DN125 ~ DN200 (5" ~ 8"); la serie completa copre le condotte DN15 ~ DN900
• Precisione: tolleranza lineare ± 1% FS, ripetibilità ± 0,5% FS a temperatura ambiente di 25°C
• Numero minimo di Reynolds: 4500; solo per applicazioni liquide a tubo intero, non compatibili con tubi a gas o parzialmente riempiti
• Segnale di uscita: segnale di frequenza di onda sinusoidale passiva (1 V da picco a picco); uscita 6 Hz per velocità di flusso di 1 ft/s. Non è richiesta alcuna alimentazione esterna. Direttamente compatibile con indicatori di flusso passivi (ad es.3-5090). Può essere abbinato al preamplificatore modello 2760 per collegarsi a PLC o trasmettitori (5500, 5600, serie 8850 ecc.)
• Classificazione di temperatura e pressione (cassa PP):

  Pressione massima di esercizio: 12,5 bar a 20°C

  Temperatura media massima: 90°C; pressione nominale scende a 1,7 bar a 90°C

• Tipo di montaggio: installazione di inserimento. Compatibile con tees, pinze di sella e cappelli saldati. Supporta l'installazione a rubinetto caldo a pressione senza spegnimento del sistema.

1. La progettazione passiva autoalimentata semplifica il cablaggio

   Non è necessaria una fonte di alimentazione esterna. L'uscita passiva delle onde sinusoidali riduce significativamente i costi di cablaggio, ideale per i punti di monitoraggio remoti senza accesso all'alimentazione.

2. Ampia compatibilità chimica

   La combinazione di alloggiamento in PP, rotore PVDF e albero in titanio funziona bene con acqua pura, acque reflue, soluzioni acide/alcaline, acqua di mare e acqua di raffreddamento circolante.

3. Ampio rapporto di ripiego per condizioni di lavoro versatili

   20L'ampia gamma di misurazione garantisce un rilevamento affidabile a bassa velocità di 0,3 m/s ed evita un'eccessiva abrasione a un massimo di 6 m/s, coprendo linee di produzione a carico variabile con un singolo sensore.

4. Basso mantenimento e lunga durata

   Nessun componente elettronico immerso nei mezzi di processo; solo la ruota della pagaia ruota.ridurre al minimo i cicli di smontaggio e taratura durante il funzionamento continuo a lungo termine.

5. Installazione flessibile per grandi condotte

   Specialmente ottimizzato per tubi industriali da 5" a 8" con accessori GF completi, che consentono l'installazione a caldo senza drenaggio o arresto della condotta.

6. Alta precisione ed eccellente ripetibilità

   La ripetibilità di ± 0,5% fornisce dati coerenti a lungo termine, perfettamente adatti per i sistemi di misurazione del flusso, di protezione della pompa e di controllo del flusso.

Sistema di osmosi inversa dell'acqua pura/RO, trattamento delle acque reflue, acqua di raffreddamento circolante, trasferimento di fluidi chimici, sistemi di circolazione dell'acqua delle centrali elettriche
