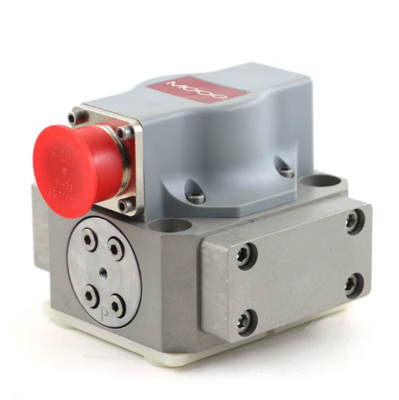

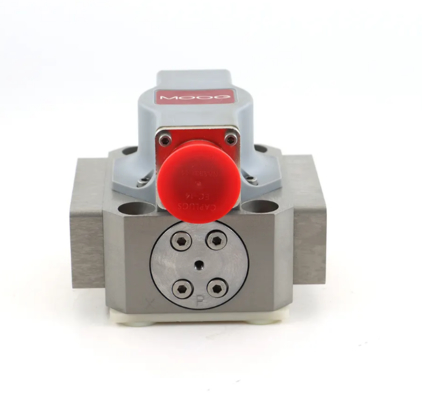

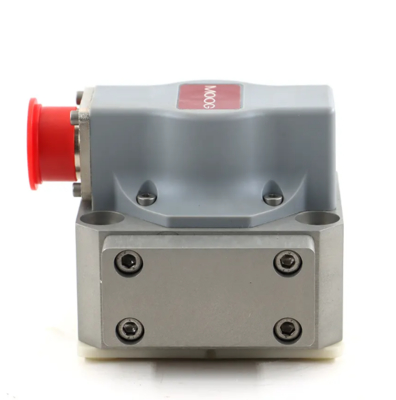

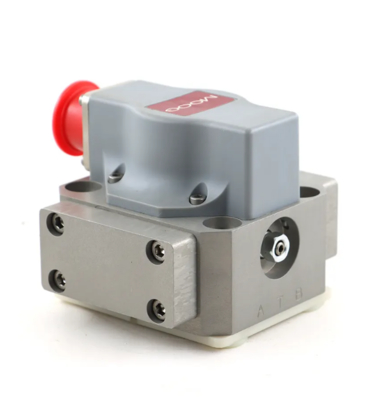

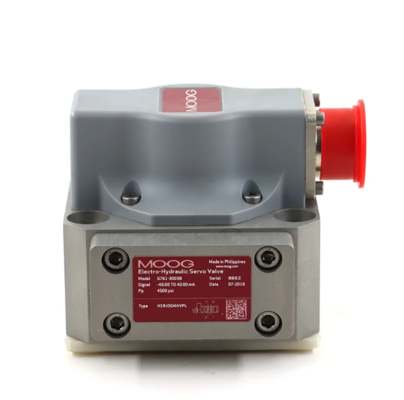

Servovalvola idraulica MO-OG Serie G761-3033B G761-3034B G761-3002B G761-3003B G761-3004B Elettrovalvola idraulica

Le valvole di controllo del flusso della serie G761/761 sono valvole di scarico per applicazioni a tre e preferibilmente a quattro vie.Progettazione in due fasi che copre l'intervallo dei flussi da 4 a 63 l/min (da 1 a 16.5 gpm) a 35 ba (500 psi) di calo della pressione della valvola per bobina di terra.
La fase di uscita è un centro chiuso, a quattro vie, la fase pilota è un doppio ugello simmetrico e un battistrada, azionato da un doppio vuoto d'aria, motore a coppia secca.Il feedback meccanico della posizione della bobina è fornito da una molla a leva, La progettazione della valvola è semplice e robusta perun funzionamento affidabile e di lunga durata
La progettazione è semplice e robusta per un funzionamento affidabile e di lunga durata.
La fase pilota è composta da un motore a coppia a coppia simmetrico a doppio ugello a coppia secca.
La posizione è controllata da un filo di ritorno a punta di carburo.
Il sistema di controllo dei rischi è un requisito di progettazione obbligatorio che garantisce un'elevata precisione, un funzionamento affidabile e una lunga durata di vita.Tutte le nostre valvole servo sono note per la loro elevata precisione e affidabilità anche nelle applicazioni industriali più difficili..
Queste valvole sono idonee per sistemi elettrohidraulici di controllo della posizione, della velocità, della pressione o della forza con elevata dinamica
requisiti di risposta.
Progettazione delle valvole
Modello di montaggio
Pressione massima di funzionamento alle porte P, T, A, B
Fase pilota
Flusso nominale a Ap, 35 bar/spool land
(500 psi/spazio)
Tempo di risposta passo per 0-100% di ictus
2 fasi, con bobina e buccia e motore a coppia secca
15010372-004-04-0-92
315 bar (4,500 psi)
Flapper dell'ugello
4 l/min
(1 gpm)
5 ms
10 y/min
2,5 gpm
19 l/min
(5 gpm)
38 l/min
(10 gpm)
7 ms
63 l/min
(16,5 gpm)
