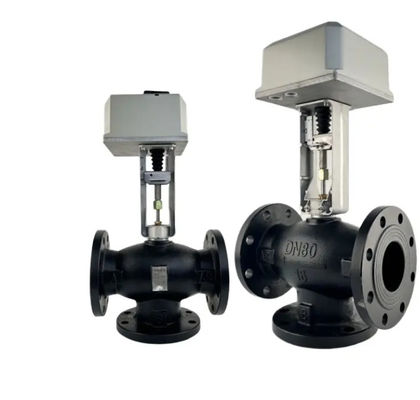

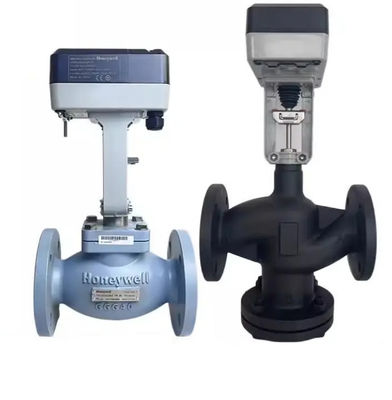

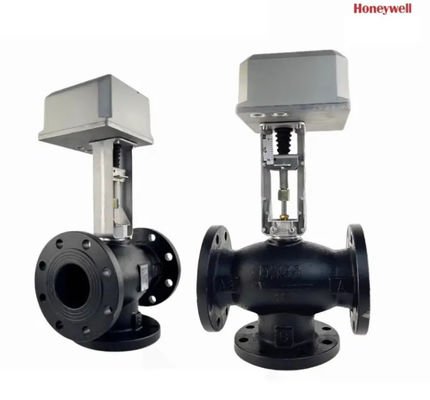

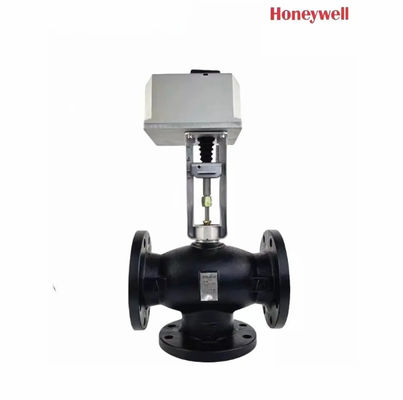

Honeywell ML7421 Controllo proporzionale integrato Valvola elettrica a temperatura bidirezionale di bilanciamento dinamico Materiale di contatto in rame

FUNZIONALITÀ • Installazione rapida e semplice. • Non è richiesto un collegamento separato. • Tiro di 3/4 pollici (20 mm) su ML7421A; tiro di 1-1/2 pollici (38 mm) su ML7421B. • Non sono richieste regolazioni.• Posizionamento preciso delle valvole. • Segnale di ingresso selezionabile da 0 ((2) a 10 Vdc/0 ((4) a 20 mA. • Feedback di posizione. • Interruttori terminali limitatori di forza. • Operatore manuale. • Azione diretta o inversa. • Motore sincrono.• Progettazione resistente alla corrosione. • Manutenzione gratuita. • Disconnessione del connettore

Generale Nell'allegato ML7421, l'azionamento di un motore sincrono è convertito in movimento lineare del fusto dell'attuatore mediante una trasmissione a vermi.Un clip di ritenuta pulsante collega la trave dell'attuatore alla trave della valvolaIl sensore di forza interno, utilizzando i microinterruttori installati, spegne l'attuatore quando si raggiunge la forza di stagno specificata.Operatore manuale Il ML7421 è dotato di una manopola manuale (cfr. figura.7) per aprire o chiudere la valvola in caso di interruzione dell'alimentazione.spingere giù il pulsante manuale operatore e ruotare il pulsante in senso antiorario per spostare il fusto verso il basso o in senso orario per spostare il fusto verso l'alto. Se l'attuatore viene rimesso al comando automatico, la manopola manuale si sblocca automaticamente.gira solo una breve distanza prima di disattivarsi automaticamente senza riprendere l'alimentazioneIMPORTANTE: il funzionamento manuale consente una forza di chiusura molto elevata che può bloccare il mandrino dell'attuatore, superando la potenza nominale degli interruttori di forza e fermando il motore.Dopo un'operazione manuale di chiusura della valvola, rilasciare il fusibile un giro ruotando il pulsante dell'operatore manuale in modo che l'operatore manuale si disattiva automaticamente al ripristino della corrente.Segnale d'ingresso (+) La gamma di segnali di ingresso analogici (+) è impostata in fabbrica da 0 a 10 Vdc. Cambiando la posizione della spina del selettore W2 viene impostato l'intervallo da 2 a 10 Vdc. Cambiando la posizione W4 a mA (vedi figura 8) gli intervalli sono da 0(4) a 20 mA.W3 e W4 sono posizionati sul retro della scheda di protezione PCB. vedere figura 8 per la posizione delle spine del selettore. figura 7. ML7421A,B manuale della manopola dell'operatore. fallimento dell'input del segnalel'attuatore può essere impostato in una delle tre posizioni in caso di guasto del segnale: 1. 0% Se W4 è impostato sulla posizione mA, l' attuatore funziona sempre a 0%. W1 (W4 ) W3 W4 V
