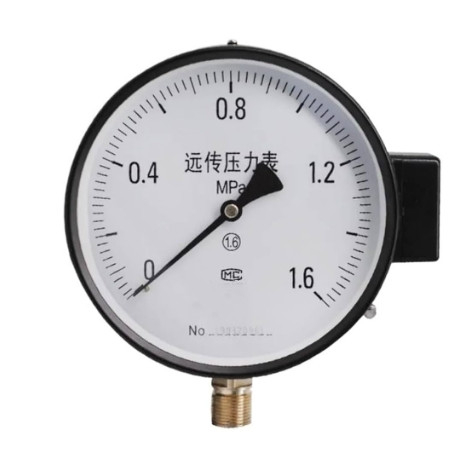

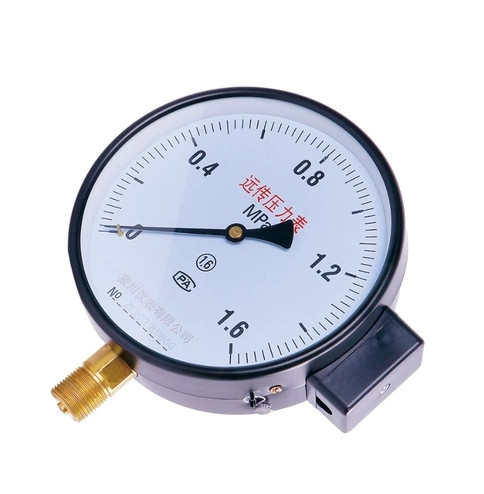

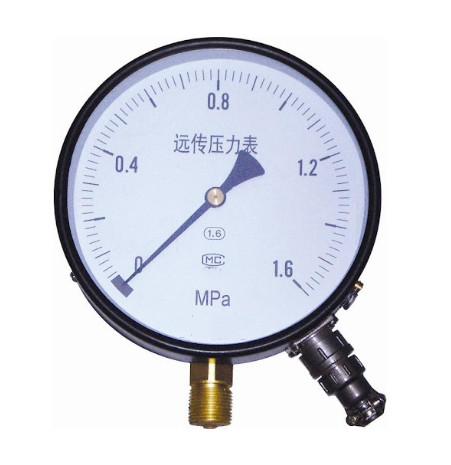

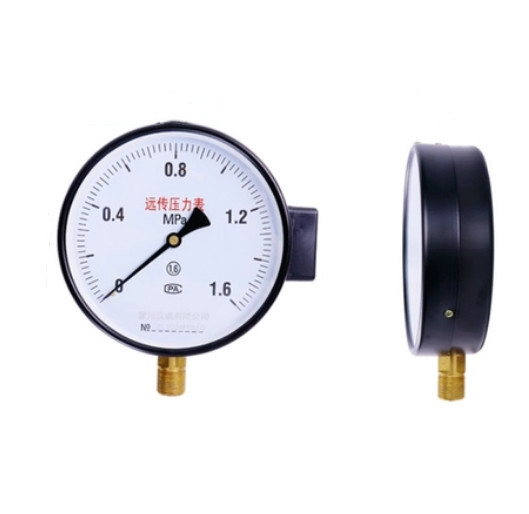

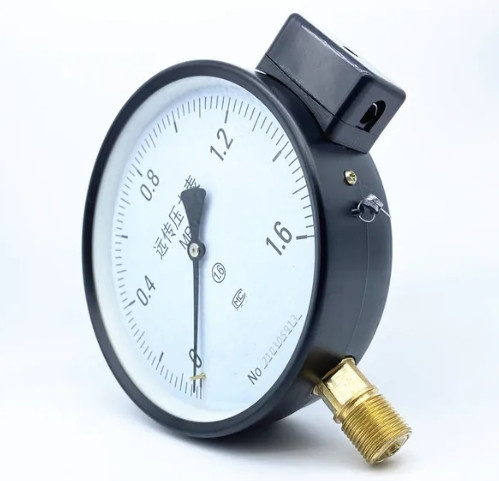

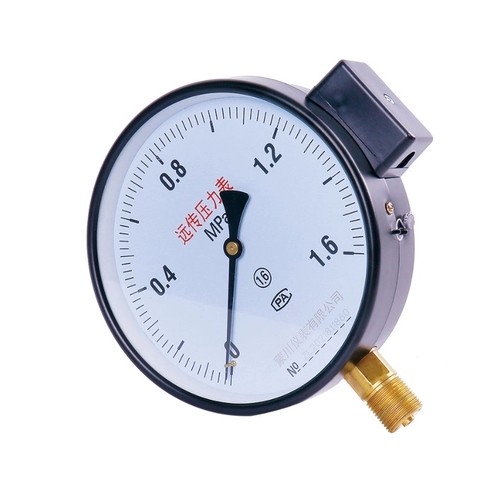

Manometro di pressione a trasmissione remota con sensore remoto MC YTZ150

Manometro di pressione a trasmissione remota MC YTZ150 1.6 -40-60 ℃ M20*1.5 170*180*75 Manometro con sensore remoto

Introduzione

Il manometro si riferisce a uno strumento che utilizza componenti elastici come componenti sensibili per misurare e indicare la pressione superiore alla pressione ambiente. È estremamente comune nelle applicazioni. Copre quasi tutti i processi industriali e i campi della ricerca scientifica. Può essere visto ovunque nei settori delle reti di tubazioni di riscaldamento, della trasmissione di petrolio e gas, dei sistemi di approvvigionamento idrico e di gas, delle officine e dei negozi di riparazione e manutenzione di veicoli. Soprattutto nel processo di controllo dei processi industriali e di misurazione tecnica, poiché l'elemento sensibile elastico del manometro meccanico ha le caratteristiche di elevata resistenza meccanica e comoda produzione, il manometro meccanico è sempre più ampiamente utilizzato.

Specifiche

Principio di funzionamento

Il manometro utilizza la deformazione elastica degli elementi sensibili (tubo di Bourdon, soffietto, soffietto) nell'orologio, e quindi la deformazione della pressione viene trasmessa all'indicatore dal meccanismo di conversione del movimento nell'orologio, facendo ruotare l'indicatore per visualizzare la pressione.

Struttura principale

Foro di troppo pieno: in caso di emergenza in cui il tubo di Bourdon scoppia, la pressione interna verrà rilasciata all'esterno attraverso il foro di troppo pieno per impedire la rottura del pannello di vetro. Nota: per mantenere le normali prestazioni del foro di troppo pieno, è necessario lasciare uno spazio di almeno 10 mm dietro il tavolo e il foro di troppo pieno non può essere modificato o tappato.
Indicatore: oltre agli indicatori standard, sono disponibili anche altri indicatori opzionali.
Pannello di vetro: oltre al vetro standard, sono disponibili anche altri vetri speciali, come vetro temperato e vetro non riflettente.
Classificazione delle prestazioni: tipo ordinario (standard), tipo ordinario per vapore (M), tipo resistente al calore (H), tipo resistente alle vibrazioni (V), tipo resistente alle vibrazioni per vapore (MV) tipo resistente al calore e alle vibrazioni (HV).
Metodo di trattamento: trattamento senza olio/senza acqua per rimuovere l'acqua o l'olio rimanenti nella parte bagnata durante la produzione.
Designazione esterna: il colore del guscio deve essere specificato oltre al colore standard.
Valvola a farfalla: per ridurre la pressione pulsante, la valvola a farfalla è installata all'ingresso della pressione.

Attenzione all'uso

1. Lo strumento deve essere verticale: durante l'installazione è necessario utilizzare una chiave da 17 mm per il serraggio e l'involucro non deve essere attorcigliato con la forza; durante il trasporto devono essere evitate le collisioni;
2. La temperatura dell'ambiente circostante deve essere -25~55℃;
3. La frequenza di vibrazione dell'ambiente di lavoro è inferiore a 25HZ e l'ampiezza non è superiore a 1 mm;
4. A causa dell'elevata temperatura ambiente durante l'uso, il valore indicato dello strumento non ritorna a zero o il valore indicato è fuori tolleranza, è possibile tagliare il tappo di gomma di tenuta sulla parte superiore dell'involucro per far comunicare la cavità interna dello strumento con l'atmosfera;
5. L'intervallo di utilizzo dello strumento deve essere compreso tra 1/3 e 2/3 del limite superiore;
6. I dispositivi di isolamento devono essere aggiunti quando si misurano mezzi corrosivi, mezzi che possono cristallizzare e mezzi con elevata viscosità;
7. Lo strumento deve essere controllato frequentemente (almeno una volta ogni tre mesi) e, in caso di malfunzionamento, deve essere riparato in tempo;
8. Se lo strumento risulta non valido o danneggiato a causa della scarsa qualità di fabbricazione in normali condizioni di stoccaggio e utilizzo entro sei mesi dalla data di uscita dalla fabbrica, l'azienda sarà responsabile della riparazione o della sostituzione;
9. È necessario uno strumento per la misurazione di mezzi corrosivi e le condizioni richieste devono essere indicate al momento dell'ordine.

I manometri nello standard nazionale "Manometri generali" GB/T1226-2001 n. 4.1.2 sono classificati in base ai giunti filettati e ai metodi di installazione: manometri a montaggio diretto, manometri a montaggio incorporato (montaggio a pannello), superficie di montaggio convessa (montaggio a parete).
10. La posizione di installazione del manometro deve soddisfare i requisiti dello stato di installazione, il quadrante non deve essere posizionato orizzontalmente e l'altezza della posizione di installazione deve essere comoda per l'osservazione da parte del personale.
11. La distanza tra la posizione di installazione del manometro e il punto di misurazione della pressione deve essere la più breve possibile per garantire una buona tenuta e nessuna perdita.
12. Ci dovrebbe essere un buffer all'estremità anteriore del manometro installato; per facilitare l'ispezione, una valvola di intercettazione dovrebbe essere installata sotto lo strumento; quando il mezzo è sporco o c'è pressione pulsante, è possibile utilizzare filtri, buffer e gas stabilizzato
