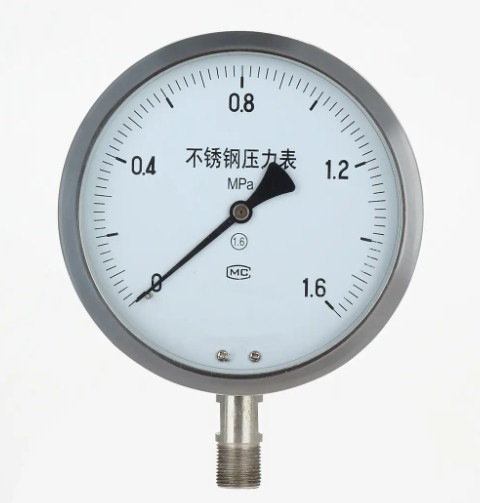

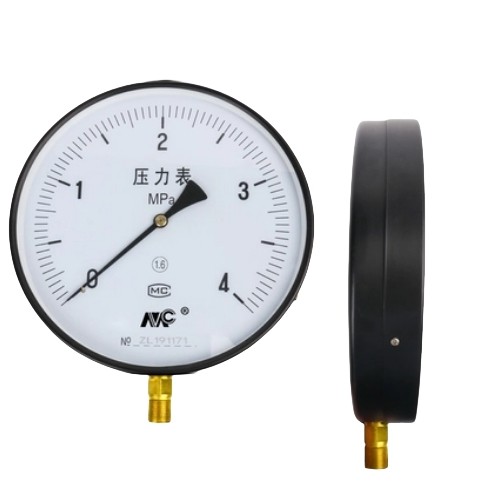

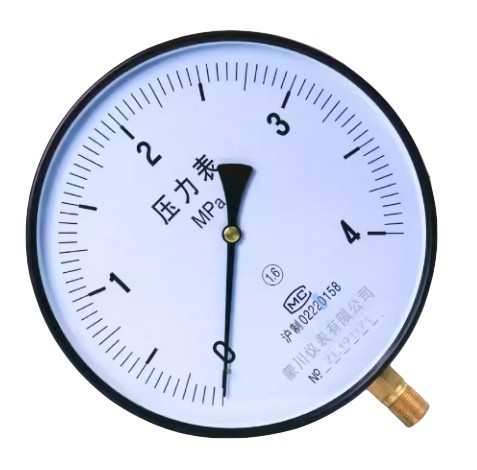

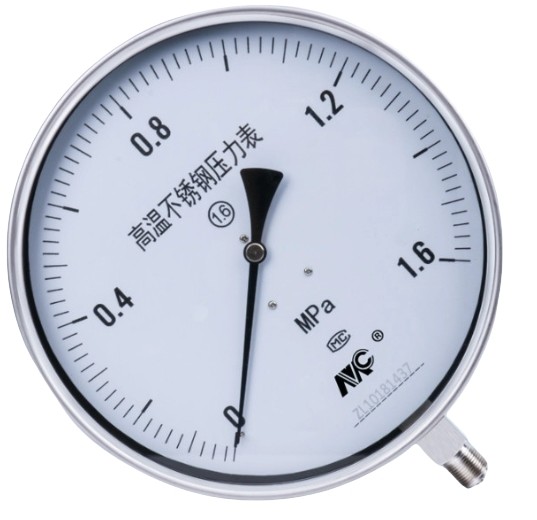

MC Y250BF 0-60mpa Differenziatore di pressione per olio Acqua Aria

Made in china MC 1.6 -40-180℃ manometro a pressione negativa Y250BF utilizzato in olio, gas e acqua

Introduzione

Il manometro (nome inglese: pressure gauge) si riferisce all'elemento elastico come elemento sensibile, misura e indica sopra il misuratore di pressione ambientale, l'applicazione diffusa, è presente quasi in tutti i processi industriali e nei campi di ricerca. Nella rete di tubazioni di calore, nella trasmissione di petrolio e gas, nell'approvvigionamento idrico, nel sistema di approvvigionamento di gas, nell'officina di manutenzione dei veicoli, ecc. può essere visto ovunque. Soprattutto nel processo di controllo dei processi industriali e di misurazione tecnologica, grazie alla flessibilità del sensore del manometro meccanico, ha un'elevata resistenza meccanica e la produzione è conveniente, aspetta una caratteristica, rendono il manometro meccanico ampiamente utilizzato.

Specifiche

Il principio di funzionamento

Il manometro tramite l'elemento sensibile all'interno della tabella (tubi Bourdon, soffietti, soffietti) della deformazione elastica, di nuovo tramite il meccanismo di trasformazione del movimento nella tabella trasformerà la deformazione della pressione in un puntatore, la rotazione del puntatore per visualizzare la pressione.

La struttura principale

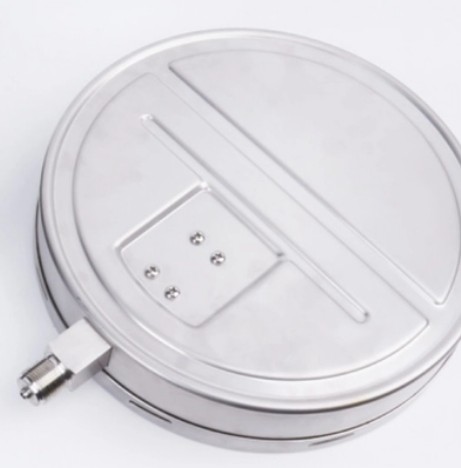

Il foro di troppo pieno: se si produce un'esplosione del tubo Bourdon in caso di emergenza, la pressione interna si rilascia attraverso il foro di troppo pieno verso l'esterno, per evitare l'esplosione del pannello di vetro. Nota: per mantenere le normali prestazioni del foro di troppo pieno, è necessario lasciare uno spazio di almeno 10 mm sul retro della tabella, non possono trasformare o traboccare. Puntatore: oltre al puntatore standard, è disponibile un altro puntatore opzionale. Pannello di vetro: oltre al vetro standard, è disponibile un altro vetro speciale, come vetro temperato, vetro riflettente. Classificazione delle prestazioni: normale (standard), vapore con ordinario (M), tipo resistente al calore (H), resistenza alla modalità di vibrazione (V) vapore con modalità di vibrazione (MV) resistente al calore alla modalità di vibrazione (HV) Manipolazione: vietato olio/CAI nella produzione di trattamento dell'acqua per rimuovere i residui nel liquido di acqua o olio. Specificato: colore del guscio esterno oltre al colore standard, deve essere specificato. Valvola a farfalla (opzionale): per ridurre la pressione fluttuante, la valvola a farfalla è installata nell'ingresso della pressione.

Attenzione all'uso

1, lo strumento deve essere installato verticalmente: è necessario utilizzare una chiave da 17 mm per serrare, non deve essere una cassa torsionale forte; Dovrebbe evitare di toccare durante il trasporto. Colpo:

2, lo strumento utilizza in modo appropriato la temperatura ambiente di 25-55 ℃;

3, l'uso della frequenza di vibrazione dell'ambiente di lavoro < 25 hz, l'ampiezza non è superiore a 1 mm; 12000.

4, l'uso della temperatura ambientale cinese è troppo alta, indicando il valore dello strumento non torna a zero o appare, indicando che l'errore può aprire il tappo di gomma di tenuta della cassa superiore, rendere il lume dello strumento e l'atmosfera interconnessi

5, l'uso dello strumento, dovrebbe essere tra il limite superiore di 1/3 ~ 213;

6, nella misurazione di mezzi corrosivi, può essere il mezzo di cristallizzazione, il mezzo di maggiore viscosità dovrebbe aggiungere un dispositivo di isolamento; Manometro (figura 5)

7, lo strumento deve essere controllato regolarmente (almeno una volta ogni tre mesi), se si scopre un guasto deve essere riparato tempestivamente;

8, lo strumento dalla data di consegna, se dopo sei mesi in normali condizioni di conservazione di utilizzo si riscontra un guasto o un danno dovuto alla scarsa qualità, l'azienda si assume la responsabilità della riparazione o della sostituzione;

9, è necessario uno strumento di misurazione di mezzi corrosivi, dovrebbe indicare il requisito al momento dell'ordine.

Il manometro è presente in quasi tutti i processi industriali e nella ricerca scientifica. Nella rete di tubazioni di calore, nella trasmissione di petrolio e gas, nell'approvvigionamento idrico, nel sistema di approvvigionamento di gas, nell'officina di manutenzione dei veicoli, ecc. può essere visto ovunque. Soprattutto nel processo di controllo dei processi industriali e di misurazione tecnologica, grazie alla flessibilità del sensore del manometro meccanico, ha un'elevata resistenza meccanica e la produzione è conveniente, aspetta una caratteristica, rendono il manometro meccanico ampiamente utilizzato.

Principio di selezione

1, la selezione del tipo

La selezione del tipo di strumento deve soddisfare i requisiti del processo. Se hai bisogno di trasmissione remota, registrazione automatica o polizia; La natura del mezzo misurato (come la temperatura della dimensione del mezzo misurato, la viscosità, la corrosione, il grado di sporcizia, se infiammabile ed esplosivo, ecc.) viene presentata con requisiti speciali per lo strumento, le condizioni ambientali in loco (come umidità, temperatura, intensità del campo magnetico, vibrazioni, ecc.) per i tipi di strumenti di requisiti, ecc. Pertanto, la corretta scelta dei tipi di strumenti in base ai requisiti tecnici è garantire il normale funzionamento dello strumento e l'importante premessa della sicurezza nella produzione. Come il normale manometro dei tubi a molla con lega di rame che utilizza acciaio legato (alta tensione) e i manometri a idrogeno i materiali dei tubi a molla utilizzano acciaio al carbonio o acciaio inossidabile, non è consentito utilizzare la lega di rame. A causa dell'ammoniaca e del rame per produrre una reazione chimica, esploderà, quindi i manometri generali non possono essere utilizzati per la misurazione della pressione dell'ammoniaca. Il manometro dell'ossigeno con il normale manometro nell'aspetto della struttura e del materiale può essere esattamente lo stesso, solo l'ossigeno con il manometro dell'olio deve essere vietato. Perché l'olio nel sistema dell'ossigeno causa facilmente un'esplosione. Il manometro dell'ossigeno utilizzato nella calibrazione, non come il normale manometro che utilizza l'olio come mezzo di lavoro, e il manometro dell'ossigeno per evitare rigorosamente il contatto con l'olio nel negozio. Se è necessario utilizzare il manometro dell'olio esistente per misurare la pressione dell'ossigeno, deve essere pulito con tetracloruro di carbonio ripetutamente prima dell'uso, controllare attentamente fino a quando non c'è olio.

2, la determinazione del campo di misura

Per mantenere il componente elastico in grado di funzionare in modo affidabile nell'ambito della sicurezza della deformazione elastica, quando si seleziona l'intervallo, deve essere in base alle dimensioni della pressione misurata e alla velocità di variazione della pressione, un margine sufficiente, pertanto, il limite superiore del manometro dovrebbe essere superiore al processo nella produzione del possibile valore massimo di pressione. Secondo "regolamenti tecnici di progettazione del controllo chimico", la stabilità della misurazione, la pressione massima di esercizio non deve superare i 2/3 del valore limite superiore della misurazione; Misurazione della pressione a impulsi, la pressione massima di esercizio non deve superare il valore limite superiore del misurato 1/2; Quando si misura l'alta pressione, la pressione massima di esercizio non deve superare i 3/5 del valore limite superiore della misurazione, generalmente la pressione misurata al massimo, un valore piccolo non dovrebbe essere inferiore a 1/3 del valore limite superiore della misurazione dello strumento, per garantire che lo strumento di una relazione lineare tra quantità di uscita e quantità di ingresso. In base ai parametri misurati del massimo e del minimo calcolato sullo strumento, dopo il pavimento, non valutare direttamente come un intervallo di misurazione dello strumento. Quando scegliamo lo strumento sulla scala del limite, dovrebbe essere selezionato nei regolamenti dello stato, la serie standard. L'intervallo di misurazione del manometro della serie standard è: Cina - 0,1-0,06, 0,15:,1,6 0 e 1, 2,5, 4, 6, 10 x10 "MPa (dove n è un intero naturale può essere positivo e negativo)

3, il livello di precisione

Secondo il processo per consentire il massimo errore assoluto e lo strumento selezionato più cheng, calcolare gli strumenti consentono il massimo citato per errore, è scarso, nei regolamenti dello stato, il grado di precisione di determinare la precisione dello strumento. In generale, sceglie lo strumento di precisione, i risultati della misurazione sono più accurati e affidabili. Ma non si può pensare che, maggiore è la precisione dello strumento, migliore è, perché la precisione dello strumento in generale, più costoso, funzionamento e manutenzione, più problemi．
