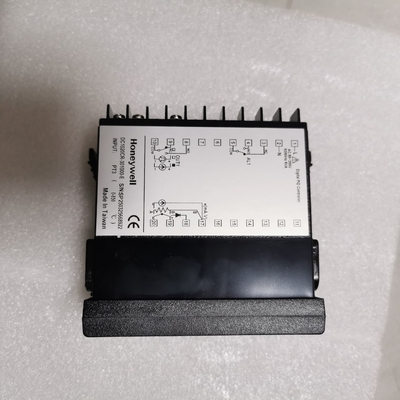

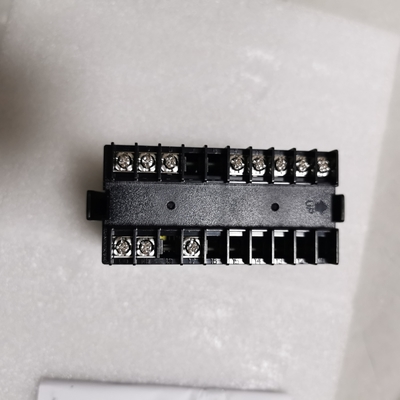

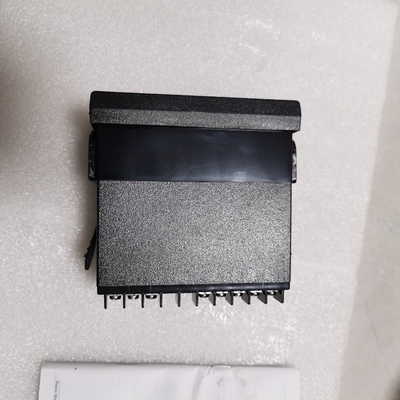

Controller di temperatura originale Honeywell DC1040CR-70100B-E,Instrumentazione Honeywell DC1040CR,CT,CL,PR,PT,PL-701000,70100B-E

DC1020 74,5 mm - 2,97 in 13,5 mm 0,53 in 6 mm 0,24 in 86 mm 3,39 in 96 mm - 3,78 in 48 mm - 1,89 in 60 mm - 2,36 in 91 mm 3,58 in 45,5 mm 1,79 in 116 mm 4,57 in DC1030 74,5 mm - 2,97 in 13,5 mm 0.53 in 6 mm 0.24 in 66 mm - 2.60 in 72 mm - 2.83 in 72 mm - 2.83 in 91 mm - 3.58 in 69.55 mm 2.74 in 91 mm - 3.58 in 69.55 mm 2.74 in DIMENSIONI ESTERNALI, SCORTO DEL PANELLO DC1040 96 mm - 3.78 in 6 mm 0.24 in 74.5 mm - 2.97 in 13,5 mm 0,53 in 116 mm - 4,57 in 96 mm - 3,78 in HUMAN / MAN INTERFACE 116 mm - 4,57 in Visualizzazione superiore: 4 cifre dedicate alla visualizzazione del PV.questo display indica il valore del parametro o del patametro selezionato. Display inferiore : 4 cifre dedicate alla visualizzazione della SP; in modalità di configurazione, indica il nome del parametro.Un grafico a barre di 10 LED verdi indica il valore dell'uscita in percentuale. LED: OUT1 : stato di uscita 1. OUT2 : stato di uscita 2. AT: quando il LED è acceso viene attivata una regolazione automatica dei parametri. AL1 : AL2 : AL3 : MAN: PRO: stato di allarme 1.Stato dell'allarme 2. Status dell'allarme 3. ON se siamo in modalità automatica. OFF se in modalità manuale. Lampeggia quando un programma è in esecuzione. Continuamente ON quando un programma è sospeso. OFF quando nessun programma è in esecuzione. 90 mm 3.54 in 90 mm 3.54 in SET consente di cambiare da un parametro all'altro. Premendolo per 5 secondi si accede al livello di configurazione 1 (parametri PID+bloccaggio dello strumento).Premendo contemporaneamente per 5 secondi la freccia sinistra e SET si accede al livello di configurazione 2 (tipo di input, allarmi, limiti SP, calibrazione del campo, parametri di comunicazione,...). A/M consente di passare da Auto a Manuale. Premendo questo tasto si diminuisce il parametro o la cifra che viene modificata.Quando si modifica un parametro, premendo questo tasto è possibile modificare la cifra da modificare. Premere questo tasto aumenta il parametro o la cifra da modificare.6 51-52-03-33 08/03 51-52-03-33 08/03 7 Guida alla scelta del modello • Selezionare il numero di chiave desiderato. • Fare una selezione ciascuna dalle tabelle da I a III. Misurazione e controllo industriale Honeywell Inc. Giappone: Operazioni industriali Tokyo, 4-28-1 Nishi-Rokugo Othu-ku, Tokyo 144, Giappone, Asia:Honeywell Asia Pacific Inc.., camera 3213-3225, Sun Hung Kai Centre, n. 30 Harbour Road, Wanchai, Hong Kong
