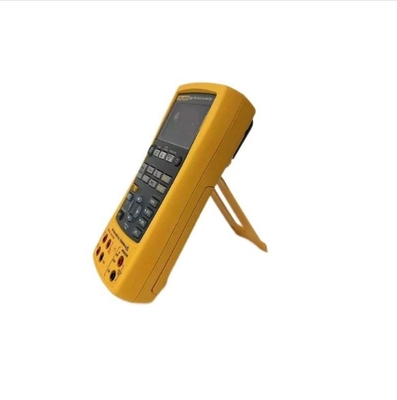

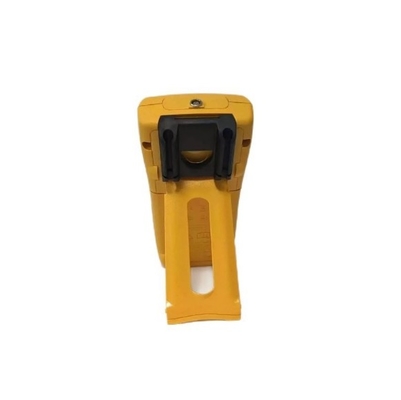

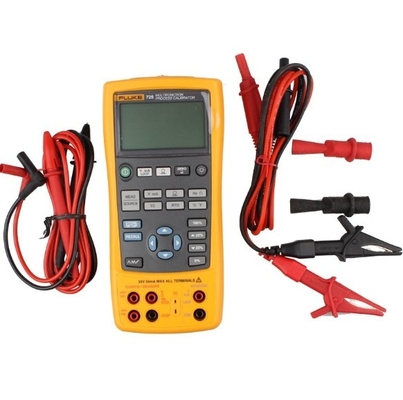

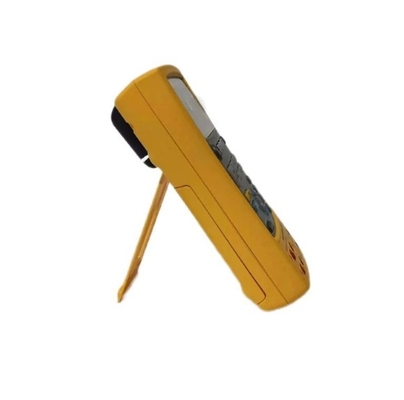

Calibratore di processo multifunzione Fluke 725 per il test professionale per il bip di accensione e spegnimento

Accuratezza di misura

Tensione CC

30 V: 0,02% 2 conteggi (display superiore)
30 V: 0,02% 2 conteggi (disposizione inferiore)
100 mV: 0,02% 2 conti
-10 a 75 mV: 0,025% 1 conteggio (via connettore TC)

Corrente continua

24 mA: 0,02% 2 conti

Resistenza

0 a 400 Ω: 0,1 Ω (4 fili), 0,15 Ω (2 e 3 fili)
Da 401 a 1500 Ω: 0,5 Ω (4 fili), 1 Ω (2 e 3 fili)
1500 a 3200 Ω: 1 Ω (4 fili), 1,5 Ω (2 e 3 fili)

Frequenza

da 2 a 1000 CPM: 0,05% 1 conteggio
Da 1 a 1100 Hz: 0,05% 1 conteggio
1 a 10 kHz: 0,05% 1 conteggio
Sensibilità: 1 V picco-minimo

Pressione

Precisione a partire dallo 0,025% dell'intervallo utilizzando uno qualsiasi dei 29 moduli di pressione (per specifiche dettagliate si rimanda ai moduli di pressione nelle opzioni
Moduli disponibili per differenziale, calibro, vuoto, assoluto, doppio e ad alta pressione.

Accuratezza della fonte

Tensione CC

100 mV: 0,02% 2 conti
10 V: 0,02% 2 conti
-10 a 75 mV: 0,025% 1 conteggio (via connettore TC)

Corrente continua

24 mA (fonte): 0,02% 2 conteggi
24 mA (simulato): 0,02% 2 conteggi

Resistenza

15 a 400 Ω: 0,15 Ω (corrente di eccitazione da 0,15 a 0,5 mA), 0,1 Ω (corrente di eccitazione da 0,5 a 2 mA)
401 a 1500 Ω: 0,5 Ω (corrente di eccitazione da 0,05 a 0,8 mA)
1500 a 3200 Ω: 1 Ω (corrente di eccitazione da 0,05 a 0,4 mA)

Frequenza

Da 2 a 1000 CPM: 0,05%
da 1 a 1100 Hz: 0,05%
da 1 a 10 kHz: 0,25%
Forma d'onda: 5 V p-p onda quadrata, -0,1 V di spostamento

RTD e termocoppie

Accuratezza di misura

NI-120: 0,2°C
PT-100 (385): 0,33°C
PT-100 (393): 0,3°C
PT-100 (JIS): 0,3°C
PT-200 (385): 0,2°C
PT-500 (385): 0,3°C
PT-1000 (385): 0,2°C
Risoluzione: 0,1°C
J: 0,7°C
K: 0,8°C
T: 0,8°C
E: 0,7°C
R: 1,8°C
S: 1,5°C
B: 1,4°C
L: 0,7°C
U: 0,75°C
N: 0,9°C
Risoluzione: J, K, T, E, L, N, U: 0,1°C, 0,1°F B, R, S: 1°C, 1°F
XK: 0,6°C
BP: 1,2°C

Accuratezza della fonte

NI-120: 0,2°C
PT-100 (385): 0,33°C
PT-100 (393): 0,3°C
PT-100 (JIS): 0,3°C
PT-200 (385): 0,2°C
PT-500 (385): 0,3°C
PT-1000 (385): 0,2°C
Risoluzione: 0,1°C
Precisione indicata per la misurazione a 4 fili
J: 0,7°C
K: 0,8°C
T: 0,8°C
E: 0,7°C
R: 1,4°C
S: 1,5°C
B: 1,4°C
L: 0,7°C
U: 0,75°C
N: 0,9°C
Risoluzione: J, K, T, E, L, N, U: 0,1°C, B, R, S: 1°C
XK: 0,6°C
BP: 1,2°C

Funzioni

Rampa

Funzioni della fonte: tensione, corrente, resistenza, frequenza, temperatura
Rampe: rampe lente, rampe veloci, rampe a gradini del 25%

Potenza del cerchio

tensione: 24 V
Accuratezza: 10%
Corrente massima: 22 mA, cortocircuito protetto

Passo

Funzioni della fonte: tensione, corrente, resistenza, frequenza, temperatura
Passi: 25% di gamma, 100% di gamma

Specificativi generali

Ambiente

Temperatura di funzionamento: da 14 a 131°F (-10 a 55°C)
Temperatura di conservazione: -4 a 159,8°F (-20 a 71°C)
Altezza operativa: 9842,52' (3000 m)

Approvazioni dell'Agenzia

EN 61010-1:1993, ANSI/ISA S82.01-1994; CAN/CSA C22.2 n. 1010.1:1992

Batteria

Tipo: batterie alcaline 4 x AA
Sostituzione: compartimento della batteria separato, accessibile senza rompere il sigillo di taratura

Connessioni di porta laterale

connessione per moduli di pressione, utilizzata anche per la programmazione remota in tempo reale

Dimensioni

5.1 x 9,3 x 2,4" (130 x 236 x 61 mm)

Peso

10,65 kg
