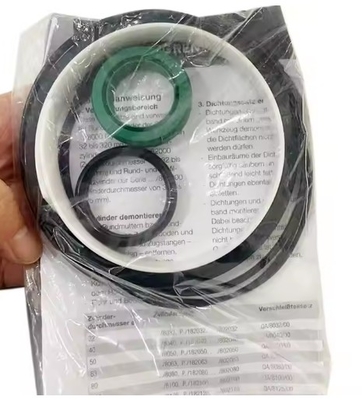

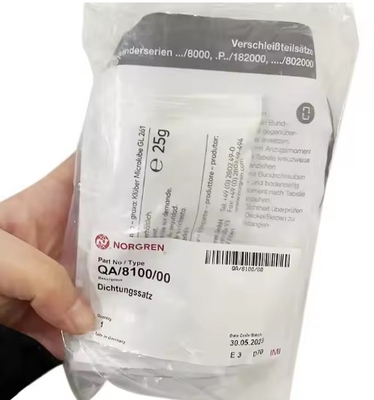

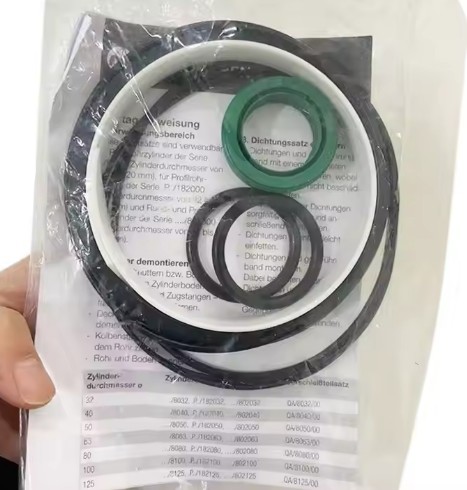

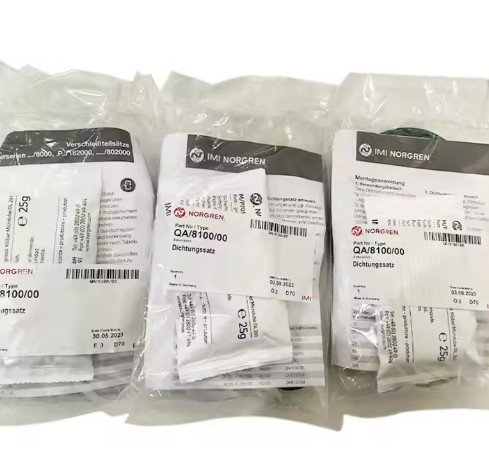

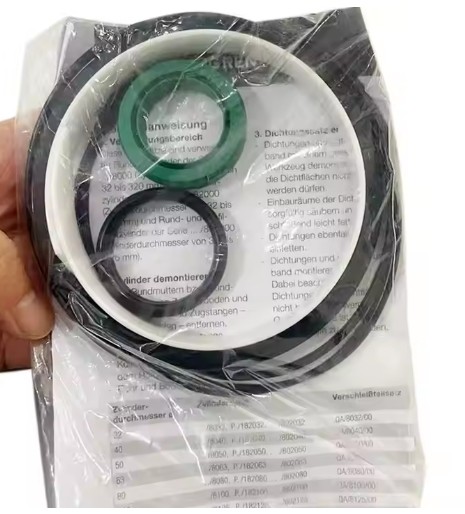

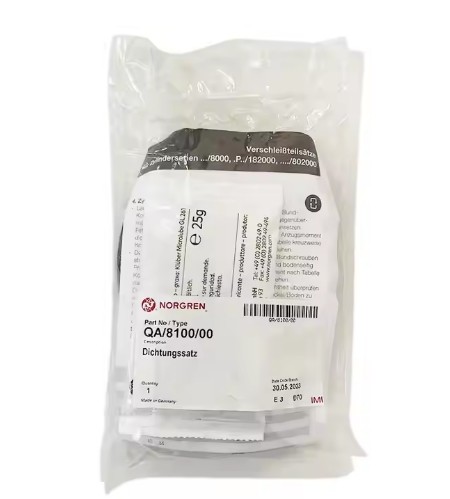

NORGREN Kit di riparazione Kit di servizio QA/8100/00 per l'industria dell'automazione

IMI Norgren

riutilizzabili per cilindri a canna rotonda della serie.../8000 (con cilindri da 32 a 320 mm), per cilindri a canna profilo della serie.P./182000 (con cilindri da 32 a 125 mm) e per cilindri a botte rotonde e a profilo di serie..../802000 (con cilindri da 32 a 125 mm). 2.Disassemblaggio del cilindro- allentare tutti i dadi della canna da legare o le viti della canna da legare su entrambi i lati del cilindro e rimuoverli, nonché se del caso .- Rimuovere il coperchio anteriore.- Rimuovere l'assemblaggio del pistone dalla canna.- Separare la canna e il coperchio posteriore.Sostituzione della parte- smontare tutte le guarnizioni e, se del caso, l'anello d'usura con strumenti adeguati, facendo attenzione a non danneggiare le superfici di tenuta.- Pulire accuratamente tutti gli spazi di installazione delle guarnizioni e poi lubrificarle leggermente.- Anche tutte le nuove guarnizioni devono essere leggermente lubrificate.- installare sigilli nuovi e indossare anelli, facendo attenzione a non danneggiare sigilli e superfici di sigillamentoSe necessario, è necessario utilizzare uno strumento di montaggio adeguato.- riempire la camera di grasso dietro il sigillo della canna del pistone nel coperchio anteriore e mettere uno strato sottile di grasso sulla superficie di funzionamento del pistone.- Mettere la canna sul coperchio posteriore e ruotare la canna del profilo nell'orientamento desiderato, se del caso.- Inserire l'assemblaggio della canna del pistone nella canna facendo attenzione a non danneggiare alcuna guarnizione.- Spostare con attenzione il coperchio anteriore sulla canna del pistone per non danneggiare il sigillo della canna del pistone.- Se il cilindro è munito di aste, avvitare i dadi delle aste sui fili corti delle aste e inserirli in un coperchio finale.Stringere le noci di legame a traverso alla coppia specificata.- Se il cilindro è munito di viti per le barre di attacco, serrarle in senso trasversale su entrambe le coperture fino alla coppia specificata.- Controllare il cilindro per le perdite (connessione del coperchio anteriore/coperchio posteriore alla canna,tenuta della canna del pistone) 5- Grassi necessari: utilizzare solo i grassi contenuti nella confezione di grassi inclusa in questo kit di ricambio.
