0-500Pa 0-60Pa 0-100Pa 60-60Pa 30-30Pa 0-750pa Manometro digitale di pressione differenziale 0,5kg E letture accurate

Indicatore di pressione differenziale... gamma 30-0-30 Pa... divisioni minori 1.0... calibrato per la posizione verticale.

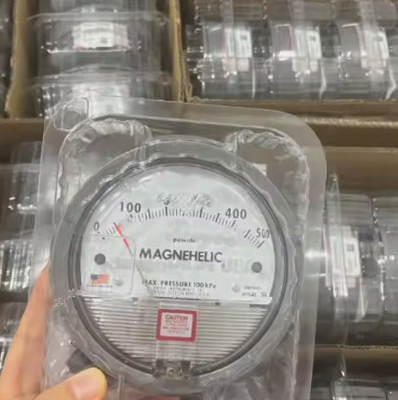

Misuratori di pressione differenziale Magnehelic® serie 2000

• Di leggere facilmentela misurazione attraverso la faccia di plastica non distorta consente di vedere da lontano
• PatentatoLa progettazione consente di rispondere rapidamente ai cambiamenti di pressione, senza ritardare la valutazione delle situazioni critiche.
• Abitazioni durevoli e robustee componenti di alta qualità si combinano per fornire una lunga durata di servizio e un minimo di tempi di fermo
• Alta precisioneL' opzione è due volte più accurata del calibro Magnehelic® standard.
• Fagiolifornisce una flange per il montaggio a filo nel pannello.
• Faccia di plastica trasparenteE' altamente resistente alle rotture, e consente di visualizzare il puntatore e la scala senza distorsioni.
• Scale litografica di precisioneè accurato e facile da leggere.
• Indicatore a punta rossaIl tubo di alluminio trattato termicamente è facilmente visibile ed è rigidamente montato sull'albero della elica.
• Fermo del puntatoreLa struttura di gomma stampata impedisce al puntatore di superare il percorso senza danni.
• Assemblea "Wishbone"fornisce il montaggio per elica, cuscinetti elici e albero puntatore.
• altri cuscinettisono montati resistenti agli urti; forniscono un movimento praticamente privo di attrito per l'elica.
• Vitruccio di regolazione a zeroIl sigillo a anello O fornisce tenuta alla pressione.
• Helixè una precisione realizzata da una lega di elevata permeabilità magnetica, montata in cuscinetti gioielli, ruota liberamente, seguendo il campo magnetico per spostare il puntatore attraverso la scala.
• Primavera di portata calibrataL'acciaio a molla piatta, con una piccola ampiezza di movimento, garantisce consistenza e lunga durata, reagisce alla pressione sul diaframma, la lunghezza è regolabile per la calibrazione.
• Diametro non superiore a 50 mmL'anello O, con anello O stampato integralmente, è supportato da piastre anteriori e posteriori, è bloccato e sigillato in posizione con una piastra di tenuta e un anello di contenimento.Il movimento del diaframma è limitato per evitare danni dovuti a sovrapressioni.

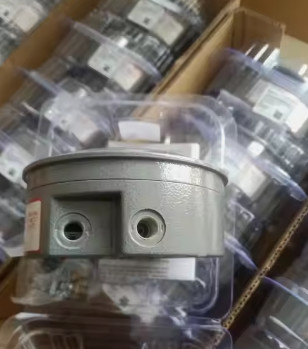

• Cassa in alluminio fuso a stampaè realizzato con precisione e immerso in iridite per resistere alla prova di corrosione con spruzzo di sale di 168 ore.e sia per il montaggio in superficie che per il montaggio a scarico.
• PROTECZIONE contro l'eccesso di pressione
  Sgombero di esplosioneIl dispositivo è costituito da una spina di gomma posteriore che funge da valvola di sollievo, sbloccando e ventilando il vano interno quando la sovrapressione raggiunge circa 25 psig (1,7 bar).Per fornire un percorso libero per il sollievo dalla pressione, ci sono quadripassaggi che mantengono un'apertura di 0,023" quando il gauge è montato in superficie.La spina di fuoriuscita non è utilizzata su modelli superiori a 180" di pressione dell'acquaIl tappo di blocco non deve essere utilizzato come sistema di controllo della sovrapressione.Le pressioni elevate di alimentazione possono comunque causare il fallimento del misuratore a causa di un eccesso di pressurizzazioneLe buone pratiche di ingegneria devono essere utilizzate per evitare che il sistema superi i valori di qualsiasi componente.
• Sigillo per anello Oper copertura assicura l'integrità della cassa.
• Magnete di cobalto di samariomontato ad un'estremità della spirale a molla senza collegamenti meccanici.
