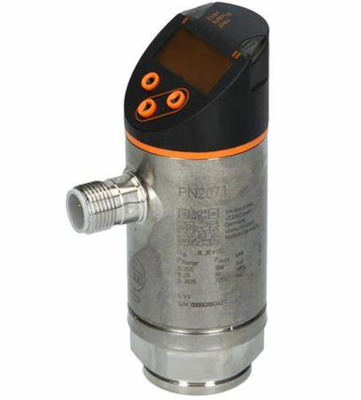

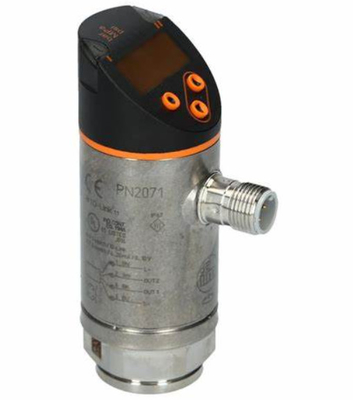

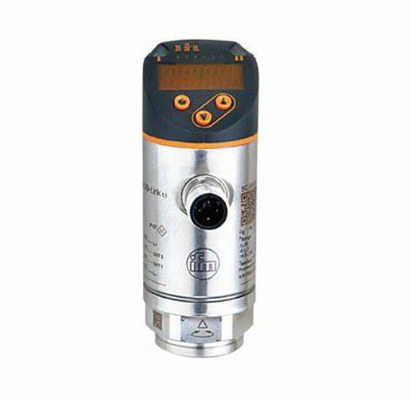

caratteristiche del prodotto |
Numero di input e di output |
Numero di uscite digitali: 2; numero di uscite analogiche: 1 |
Intervallo di misura |
| 0...250 bar |
0...3625 psi |
0...25 MPa |
|

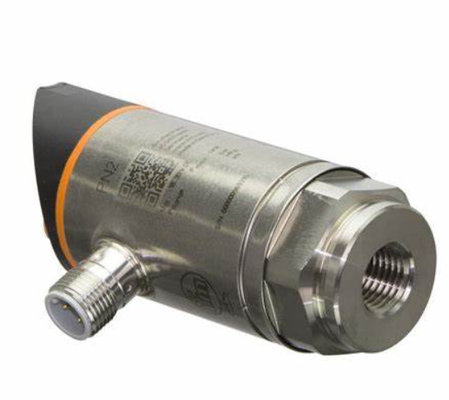

Connessione di processo |
connessione a filo G 1/4 filo interno (DIN EN ISO 1179-2) |
Applicazione |
Sistema |
connessioni placcate in oro |
Elemento di misura |
cellula a pellicola sottile metallica |
Applicazione |
per applicazioni industriali |
Mediatiche |
liquidi e gas |
Temperatura media [°C] |
- Venticinque...80 |
Min. pressione di scoppio |
| 1200 bar |
17400 psi |
120 MPa |
|
Pressione nominale |
|
Resistenza al vuoto [mbar] |
- 1000 |
Tipo di pressione |
pressione relativa |
Dati elettrici |
tensione di funzionamento [V] |
18...30 DC; (per SELV/PELV) |
Consumo corrente [mA] |
< 35 |
Resistenza di isolamento minima [MΩ] |
100; (500 V di corrente continua) |
Classe di protezione |
III |
Protezione contro la polarità inversa |
- Sì, sì. |
Tempo di ritardo di accensione [s] |
0.3 |
Cane da guardia integrato |
- Sì, sì. |
Importi / uscite |
Numero di input e di output |
Numero di uscite digitali: 2; numero di uscite analogiche: 1 |
Prodotti |
Numero totale di uscite |
2 |
Segnale di uscita |
segnale di commutazione; segnale analogo; IO-Link; (configurabile) |
Progettazione elettrica |
PNP/NPN |
Numero di uscite digitali |
2 |
Funzione di uscita |
normalmente aperto / chiuso; (configurabile) |
Capacità di accensione (capacità di accensione) |
2 |
Corrente nominale costante di uscita di commutazione DC [mA] |
250 |
Frequenza di commutazione DC [Hz] |
< 500 |
Numero di uscite analogiche |
1 |
corrente di uscita analogica [mA] |
4- Sì, signore.20; (scalabile 1:5) |
Mass. carico [Ω] |
500 |
Voltaggio di uscita analogo [V] |
0- Sì, signore.10; (scalabile 1:5) |
Resistenza min. al carico [Ω] |
2000 |
Protezione da cortocircuito |
- Sì, sì. |
Tipo di protezione contro i cortocircuiti |
Sì (non bloccante) |
Protezione da sovraccarico |
- Sì, sì. |
Intervallo di misurazione/impostazione |
Intervallo di misura |
| 0...250 bar |
0...3625 psi |
0...25 MPa |
|
Punto di partenza analogico |
| 0...200 bar |
0...2900 psi |
0...20 MPa |
|
Endpoint analogo |
| 50...250 bar |
725...3625 psi |
5...25 MPa |
|
Impostazione di fabbrica / CMPT = 2 |
Punto di impostazione SP |
| 1.5...250 bar |
25...3625 psi |
0.15...25 MPa |
|
Punto di ripristino rP |
| 0.5... 249 bar |
10...3610 psi |
0.05- Sì, signore.24.9 MPa |
|
Differenza minima tra SP e rP |
|
In fasi di |
|
Status_B Alta risoluzione / CMPT = 3 |
Punto di impostazione SP |
| 1.6...250 bar |
23...3626 psi |
0.16...25 MPa |
|
Punto di ripristino rP |
| 0.5... 249 bar |
8...3611 psi |
0.05- Sì, signore.24.9 MPa |
|
Differenza minima tra SP e rP |
|
In fasi di |
|
Accuratezza / deviazioni |
Accuratezza del punto di commutazione [% della lunghezza] |
< ± 0,4(Ribaltare la voce a 1:1) |
Ripetibilità [% della durata] |
< ± 0,1; (con fluttuazioni di temperatura < 10 K; abbassamento 1:1) |
Disparità delle caratteristiche [% della lunghezza] |
Per la misurazione della velocità di carico del veicolo deve essere applicato un sistema di accensione a bordo.1; BFSL = Best Fit Straight Line; LS = impostazione del valore limite) |
Disparità di isteresi [% della lunghezza] |
< ± 0,1(Ribaltare la voce a 1:1) |
Stabilità a lungo termine [% della durata] |
< ± 0,05(Ribaltare 1:1; per 6 mesi) |
Coefficiente di temperatura punto zero [% della lunghezza / 10 K] |
0,2; (-25...80 °C) |
Il coefficiente di spessore della temperatura [% della spessore / 10 K] |
0,2; (-25...80 °C) |
Nota sulla precisione / deviazione |
accuratezza del punto di commutazione, errore di linearità secondo DNV GL: < ± 1%: < ± 1% |
Tempi di reazione |
Tempo di risposta [ms] |
< 1.5 |
Tempo di ritardo programmabile dS, dr [s] |
0- Sì, signore.50 |
Valore del processo di ammortizzazione dAP [s] |
0- Sì, signore.4 |
Dimmissione per l'uscita analogica dAA [s] |
0- Sì, signore.4 |
Tempo di risposta massimo di uscita analogica [ms] |
3 |
Software / programmazione |
Opzioni di impostazione dei parametri |
istesi / finestra; normalmente aperta / chiusa; ritardo di accensione/spena; ammortizzazione; unità di visualizzazione; uscita corrente/tensione |
Interfacce |
Interfaccia di comunicazione |
IO-Link |
Tipo di trasmissione |
COM2 (38,4 kBaud) |
Revisione IO-Link |
1.1 |
Norma SDCI |
IEC 61131-9 |
Modalità SIO |
- Sì, sì. |
Classe di porto principale richiesta |
A; (quando il pin 2 non è collegato: B) |
Dispositivi ID supportati |
| Tipo di operazione |
Dispositivo ID |
| Impostazione di fabbrica / CMPT = 2 |
460 |
| Status_B Alta risoluzione / CMPT = 3 |
639 |
|
Nota |
| Per ulteriori informazioni si rimanda al file IODD PDF all'indirizzo "Download" |
|
Impostazione di fabbrica / CMPT = 2 |
Profili |
Sensore intelligente: variabile dei dati di processo; identificazione del dispositivo, diagnosi del dispositivo |
Min. tempo di ciclo del processo [ms] |
2.3 |
Pressione di risoluzione IO-Link [bar] |
0.1 |
Dati di processo IO-Link (ciclici) |
| Funzione |
lunghezza del bit |
| pressione |
14 |
| informazioni di commutazione binaria |
2 |
|
Funzioni IO-Link (accicliche) |
tag specifico dell'applicazione |
Status_B Alta risoluzione / CMPT = 3 |
Profili |
Sensore intelligente ED2: sensore di misurazione digitale (0x000A), identificazione e diagnosi (0x4000) |
Min. tempo di ciclo del processo [ms] |
3 |
Pressione di risoluzione IO-Link [bar] |
0.1 |
Dati di processo IO-Link (ciclici) |
| Funzione |
lunghezza del bit |
| pressione |
16 |
| stato del dispositivo |
4 |
| informazioni di commutazione binaria |
2 |
|
Funzioni IO-Link (accicliche) |
tag specifico dell'applicazione |
Condizioni di esercizio |
Temperatura ambiente [°C] |
- Venticinque...80 |
Temperatura di conservazione [°C] |
- Quaranta...100 |
Protezione |
IP 65; IP 67 |
Test / omologazioni |
EMC |
| DIN EN 61000-6-2 |
|
| DIN EN 61000-6-3 |
|
|
Resistenza agli urti |
| DIN EN 60068-2-27 |
50 g (11 ms) |
|
Resistenza alle vibrazioni |
| DIN EN 60068-2-6 |
20 g (10...2000 Hz) |
|
MTTF [anni] |
129 |
Omologazione UL |
| Numero di omologazione UL |
Classificazione: |
|
Direttiva sulle apparecchiature a pressione |
solide pratiche ingegneristiche; può essere utilizzato per i fluidi del gruppo 2; i fluidi del gruppo 1 su richiesta |
Dati meccanici |
Peso [g] |
234.5 |
Abitazione |
tubolari |
Dimensioni [mm] |
Ø 34 / L = 90.7 |
Materiale |
acciaio inossidabile (630/1.4542/17-4 PH); acciaio inossidabile (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC |
Materiali (parti bagnate) |
acciaio inossidabile (630/1.4542/17-4 PH) |
Min. cicli di pressione |
100 milioni |
Torsione di serraggio [Nm] |
25- Sì, signore.35; (torque di serraggio raccomandato; dipende dalla lubrificazione, dalla tenuta e dalla pressione nominale) |
Connessione di processo |
connessione a filo G 1/4 filo interno (DIN EN ISO 1179-2) |
Elemento restrittivo integrato |
No (può essere aggiornato) |

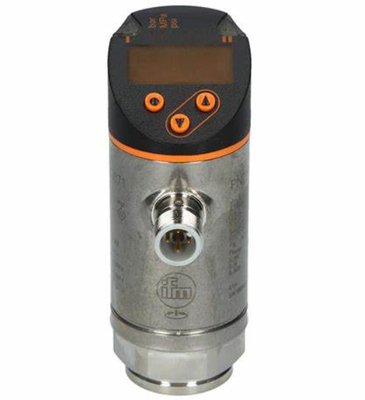

Display / elementi operativi |
Visualizzazione |
| Unità di visualizzazione |
3 x LED, verde (bar, psi, MPa) |
| Status di commutazione |
2 x LED, giallo |
| Valori misurati |
Display alfanumerico a 4 cifre rosso/verde |
|
Commenti |
Quantità di imballaggio |
- Un pezzo. |
