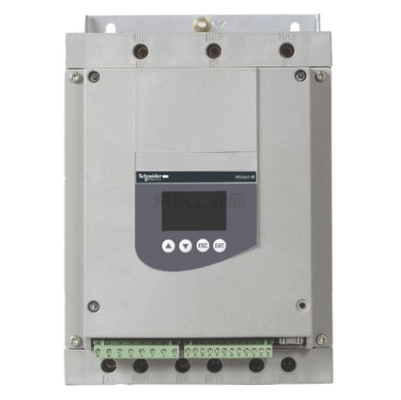

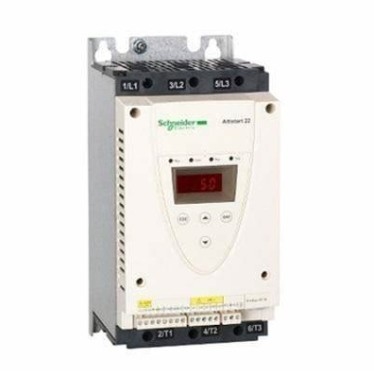

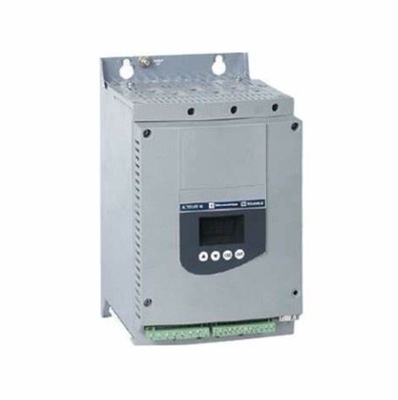

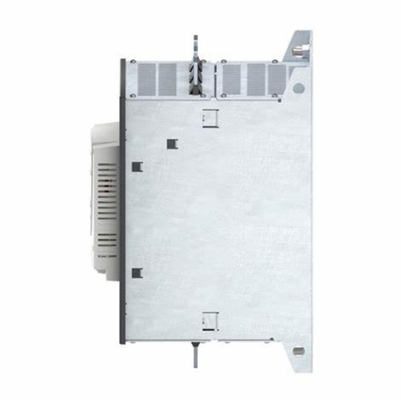

ATS22 Serie 210A Soft Starter 3 fasi 110 kW 230/440V Schneider Electric Altistart 22

  • ATS22 Series 210A Soft Starter 3 Phases 110 kW 230/440V Schneider Electric Altistart 22
  • ATS22 Series 210A Soft Starter 3 Phases 110 kW 230/440V Schneider Electric Altistart 22
  • ATS22 Series 210A Soft Starter 3 Phases 110 kW 230/440V Schneider Electric Altistart 22
  • ATS22 Series 210A Soft Starter 3 Phases 110 kW 230/440V Schneider Electric Altistart 22
Luogo di origine Cina
Marca Schneider
Certificazione CE
Numero di modello ATS22C21Q
Quantità di ordine minimo 1
Prezzo USD$1250
Imballaggi particolari Cartucce
Tempi di consegna In magazzino
Termini di pagamento L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione 500 pz

Contattimi gratis campioni e buoni.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Gamma di prodotti altistart 22 Destinazione del prodotto motori asincroni
nome componente ATS22 network number delle fasi 3 fasi
Evidenziare

110 kW Soft Starter

,

230/440V Soft Starter

,

Schneider Electric Soft Starter
Lasciate un messaggio
Descrizione di prodotto



Principale
Gamma di prodotti Altistart 22
Tipo di prodotto o componente Iniziatore morbido
Destinazione del prodotto Motori asincroni
Applicazione specifica del prodotto Pompe e ventilatori
Nome del componente ATS22
Numero di fasi della rete 3 fasi
[Us] tensione di alimentazione nominale 230...440 V - 15...10%
Potenza del motore kW 110 kW 400 V
110 kW 440 V
55 kW 230 V
Corrente di impostazione di fabbrica 195 A
Dissipazione di potenza in W 117 W per applicazioni standard
Categoria di utilizzo AC-53A
Tipo di avvio Inizia con il controllo della coppia (corrente limitata a 3,5 In)
Classificazione IcL di avvio 210 A per il collegamento alla linea di alimentazione del motore per applicazioni standard
Grado di protezione IP IP00
Complementari
Stile di assemblaggio Con dissipatore di calore
Funzione disponibile Bypass interno
Limiti di tensione di alimentazione 195...484 V
Frequenza di alimentazione 50...60 Hz - 10...10%
frequenza di rete 45...66 Hz
Connessione del dispositivo Ai terminali del motore delta
Nella linea di alimentazione del motore
[Uc] tensione del circuito di controllo 230 V - 15...10 % 50/60 Hz
Consumo del circuito di controllo 20 W
Numero di uscita discreto 2
Tipo di uscita discreto Uscite del relè R1 230 V in funzione, allarme, accensione, fermata, non fermata, avvio, pronta C/O
Uscite del relè R2 230 V in funzione, allarme, accensione, fermata, non fermata, avvio, pronta C/O
Corrente di commutazione minima 100 mA a 12 V di corrente continua (uscite di relè)
Corrente di commutazione massima 5 uscite di relè con resistenza AC di 250 V
5 uscite di 1 relè a resistenza di 30 V di corrente continua
2 uscite di relè a corrente alternata induttivo a 250 V 0,4 20 ms
2 uscite di relè a 7 ms induttivi a 30 V di corrente continua
Numero di input discreto 3
Tipo di input discreto (LI1, LI2, LI3) logica, 5 mA 4,3 kOhm
Voltaggio di ingresso discreto di potenza superiore a 30 W
Logica di input discreta Logica positiva LI1, LI2, LI3 allo stato 0: < 5 V e <= 2 mA allo stato 1: > 11 V, >= 5 mA
corrente di uscita 0.4...1 Icl regolabile
Input della sonda PTC 750 Ohm
Protocollo di porta di comunicazione Modbus
Tipo di connettore 1 RJ45
Collegamento dati di comunicazione Serial
Interfaccia fisica RS485 multidrop
Tasso di trasmissione 4800, 9600 o 19200 bps
Dispositivo installato 31
Tipo di protezione Fallimento di fase: linea
Protezione termica: motore
Protezione termica: avvio
Marcatura CE
Tipo di raffreddamento Convezione forzata
Posizione operativa Verticale +/- 10 gradi
Altezza 425 mm
Larghezza 206 mm
Profondezza 299 mm
Peso netto 33 kg
Intervallo di potenza del motore AC-3 55...100 kW a 200...240 V 3 fasi
110...220 kW a 380...440 V 3 fasi
Tipo di avvio del motore Iniziatore morbido
Ambiente
Compatibilità elettromagnetica Livello di emissioni condotte e irradiate A conforme alla norma IEC 60947-4-2
onde oscillatrici smorzate di livello 3 conformi alla norma IEC 61000-4-12
Scarica elettrostatica di livello 3 conforme alla norma IEC 61000-4-2
Immunità ai transitori elettrici di livello 4 conforme alla norma IEC 61000-4-4
Immunità alle interferenze radioelettriche irradiate di livello 3 conforme alla norma IEC 61000-4-3
Livello di tensione/corrente di impulso 3 conforme alla norma IEC 61000-4-5
Norme IEC 60947-4-2
Certificazioni dei prodotti CCC
UL
GOST
CSA
C-Tick
Resistenza alle vibrazioni 1 gn (f= 13...200 Hz) conforme alla norma IEC 60068-2-6
1.5 mm (f= 2...13 Hz) conforme alla norma IEC 60068-2-6
Resistenza agli urti 15 gn per 11 ms conforme alla norma IEC 60068-2-27
Livello di rumore 56 dB
Grado di inquinamento Livello 2 conforme alla norma IEC 60664-1
Umidità relativa 0...95% senza condensazione o acqua a goccia conforme alla norma IEC 60068-2-3
Temperatura dell'aria ambiente per il funzionamento -10...40 °C (senza degradazione)
40...60 °C (con correnti di riduzione del 2,2% per °C)
Temperatura dell'aria ambiente per lo stoccaggio -25...70 °C
Altitudine di esercizio <= 1000 m senza riduzione di valore
> 1000...< 2000 m con una riduzione della corrente del 2,2 % per 100 m aggiuntivi
Unità di imballaggio
Unità Tipo di confezione 1 PCE
Numero di unità nel pacchetto 1 1
Pacchetto 1 Altezza 46.000 cm
Pacchetto 1 Larghezza 40.000 cm
Pacco 1 Lunghezza 60.000 cm
Pacchetto 1 24.500 kg
Garanzia contrattuale
Garanzia 18 mesi
