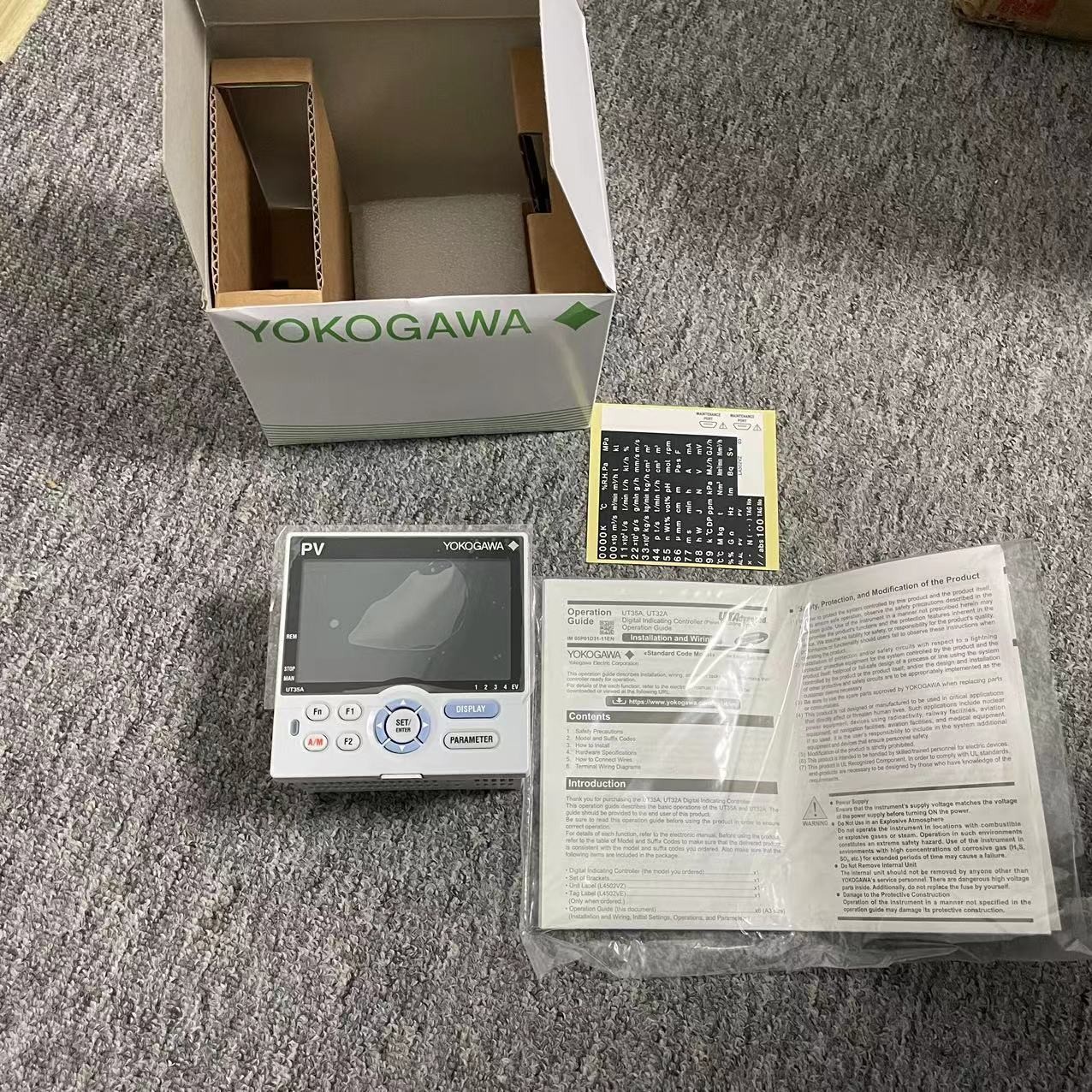

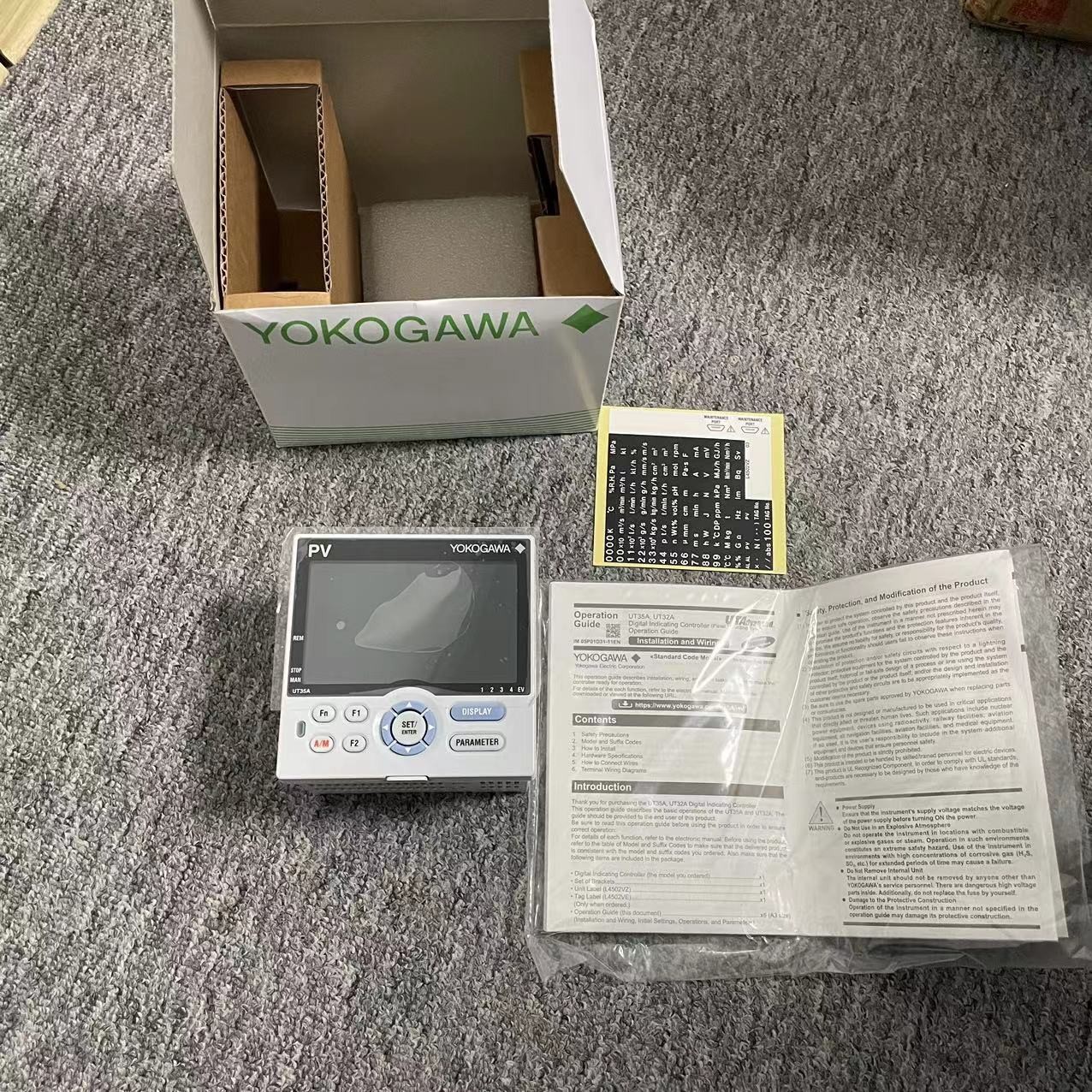

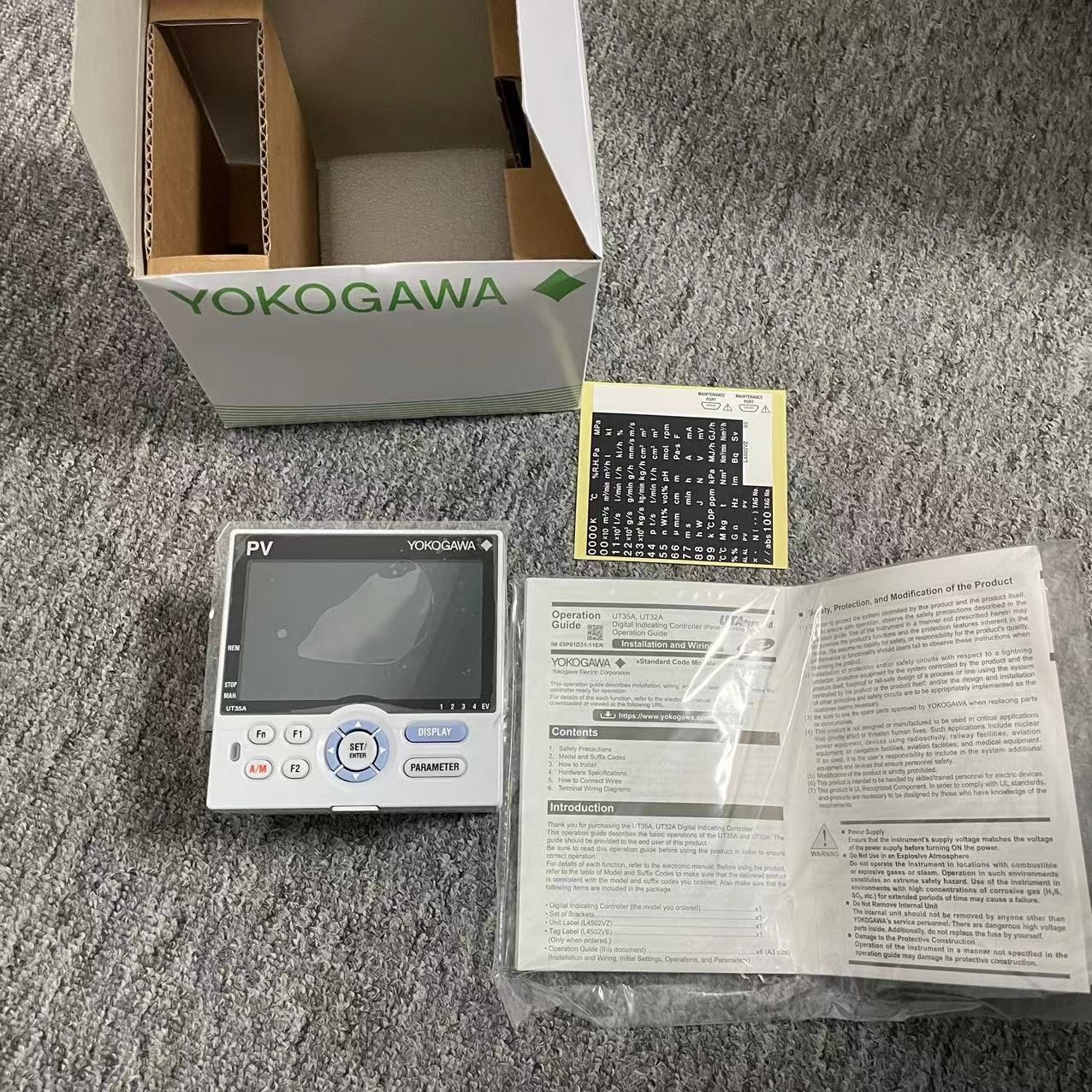

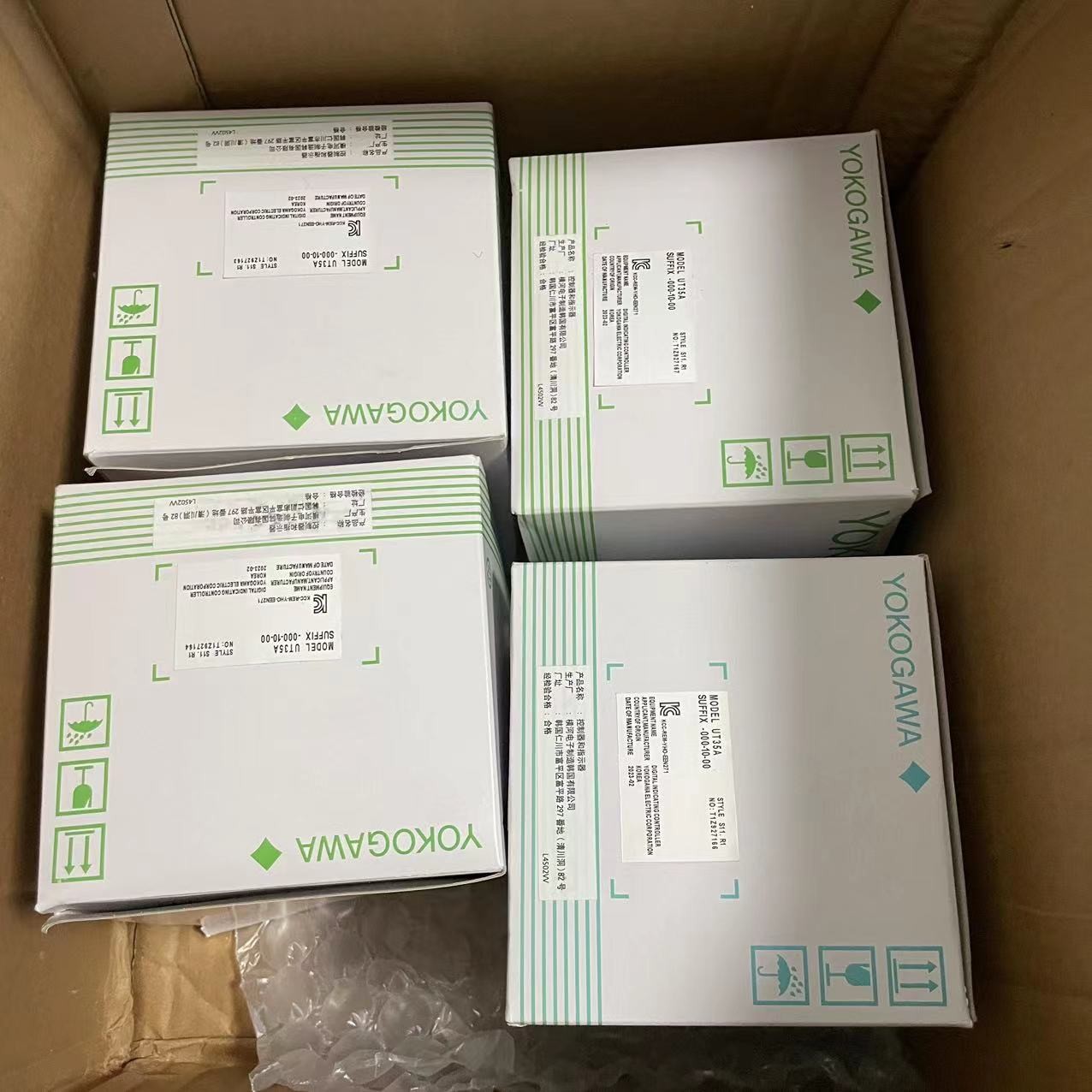

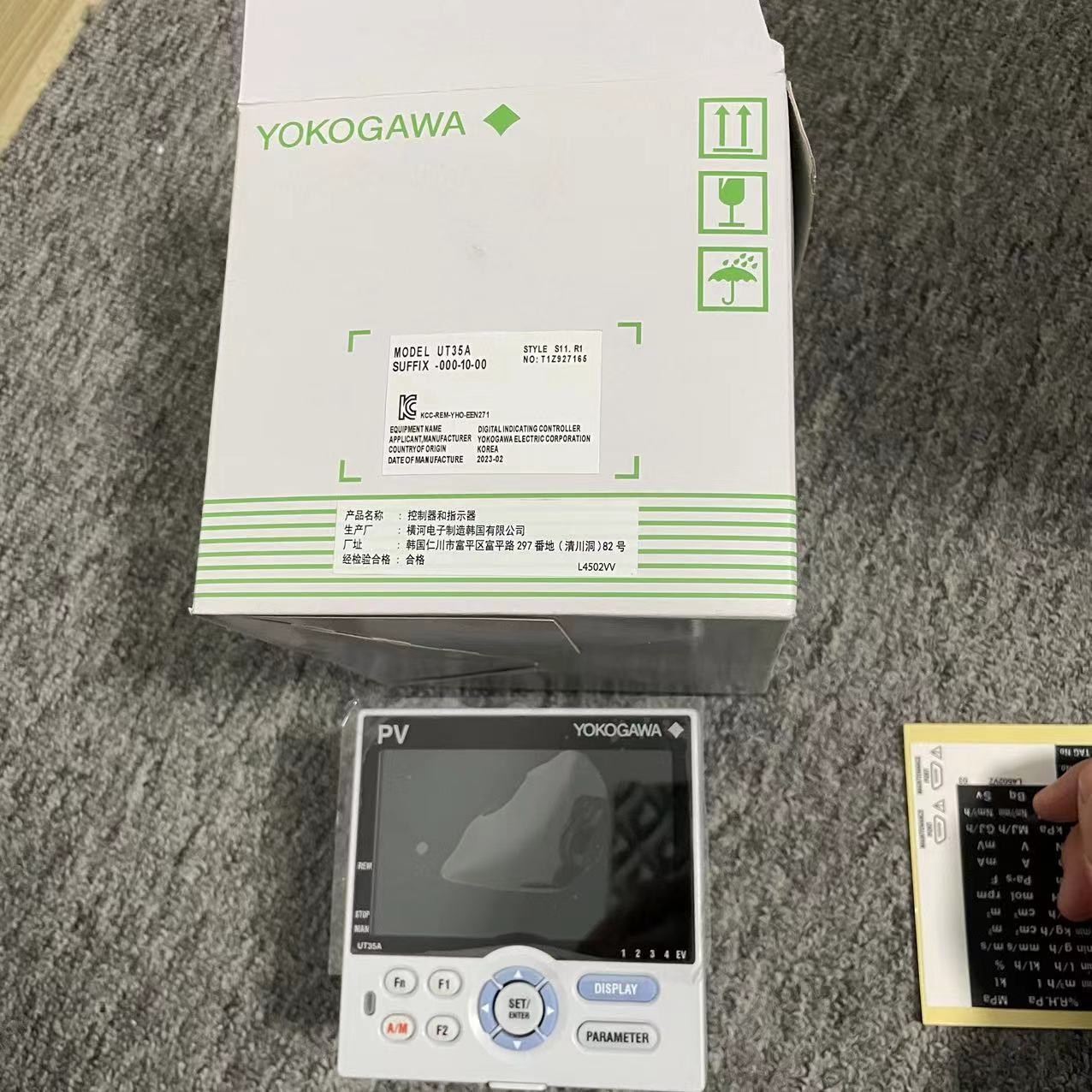

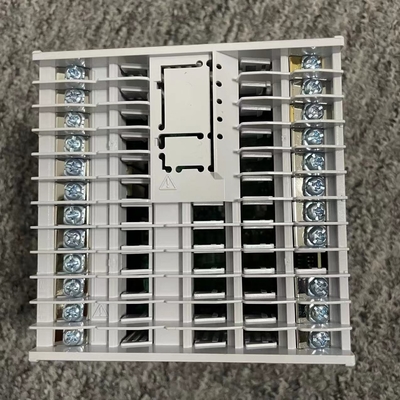

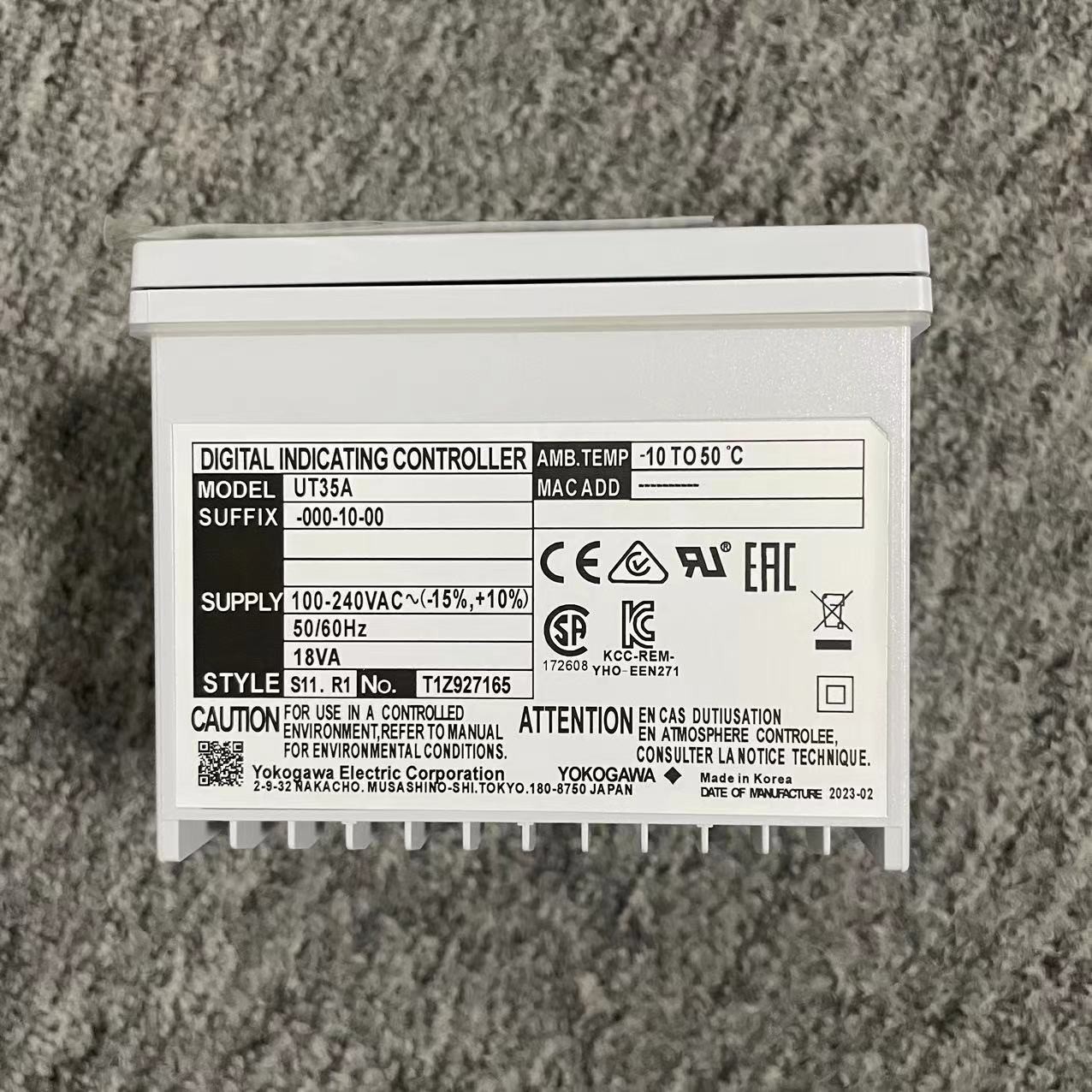

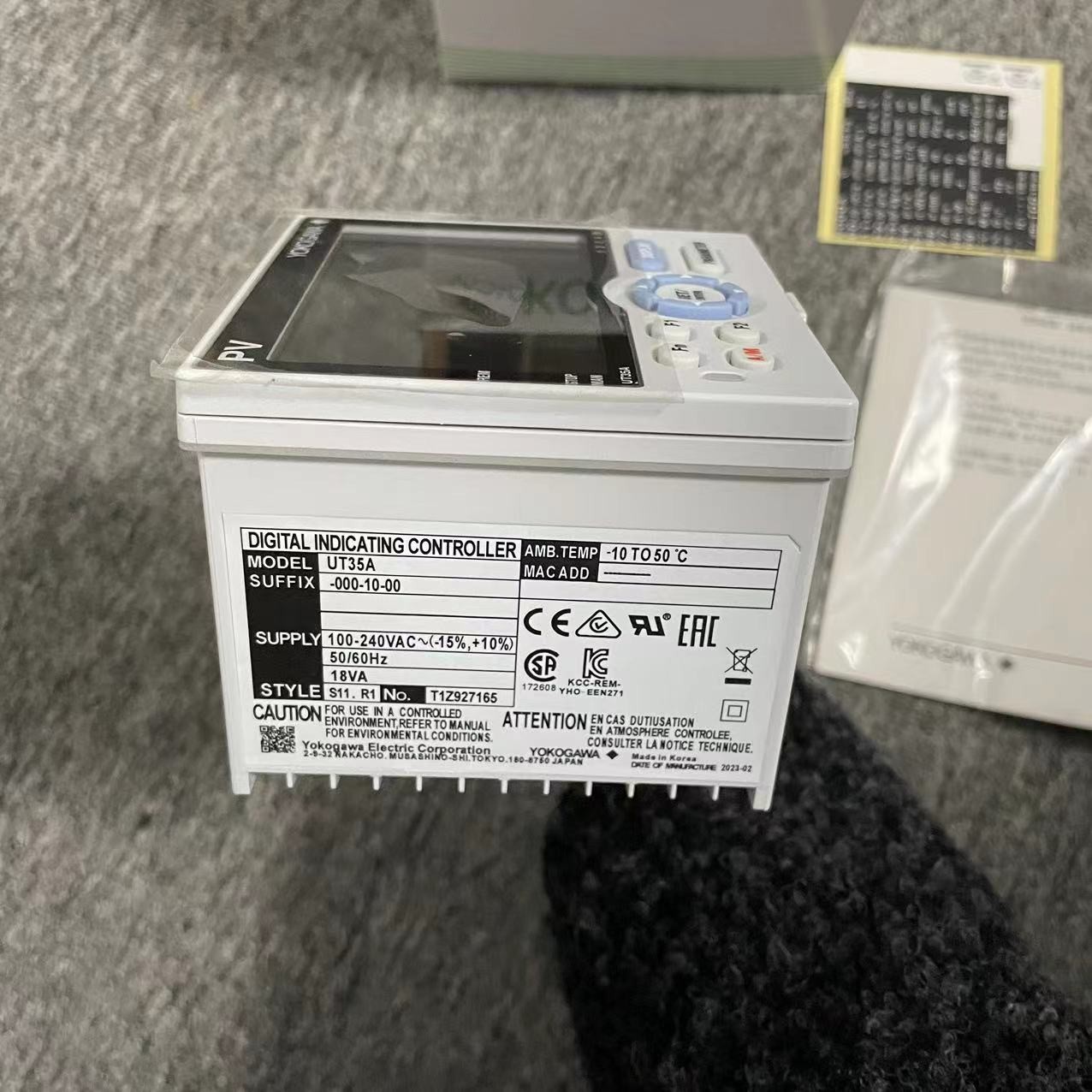

UT35A-001-10-00 Controller digitale di temperatura originale per applicazioni industriali

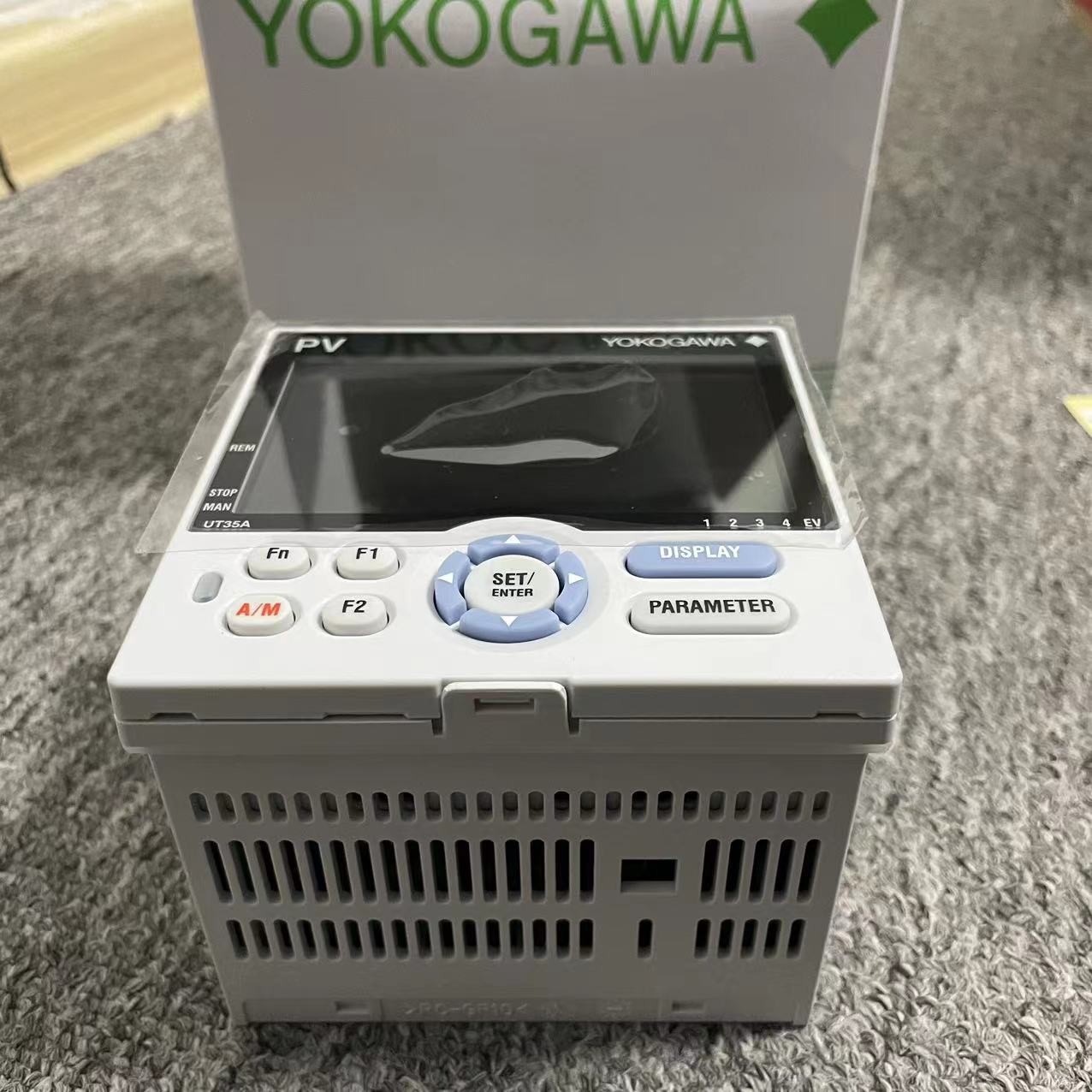

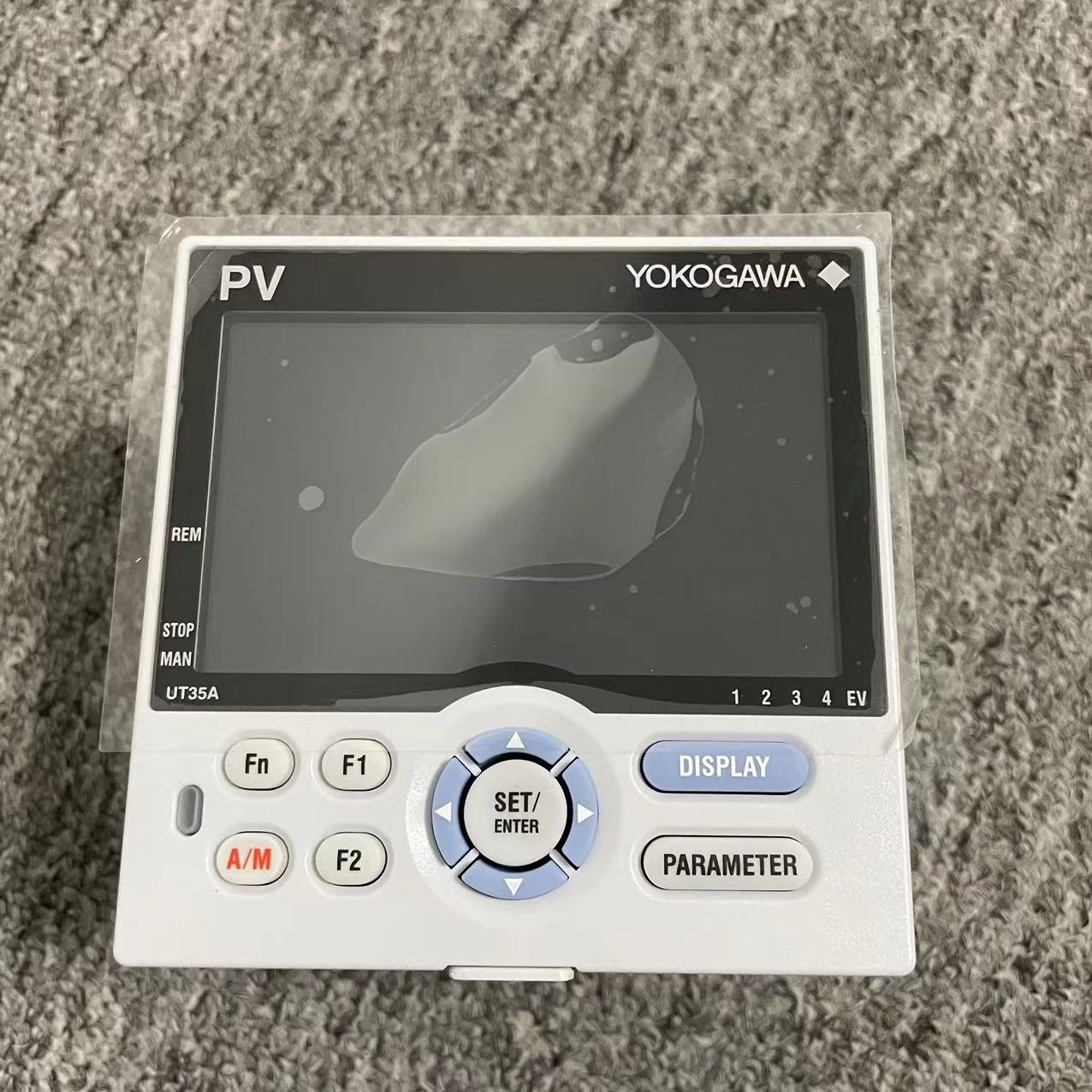

I regolatori di temperatura UT35A e UT32A utilizzano un display LCD a colori di 14 segmenti facile da leggere, insieme ai tasti di navigazione, aumentando così notevolmente le capacità di monitoraggio e di funzionamento.Una funzione di sequenza di scala è inclusa di serieLa bassa profondità del controller consente di risparmiare spazio sul cruscotto.

Funzioni del regolatore di temperatura UT35A e UT32A

• 4 punti di impostazione obiettivo (numeri PID) disponibili come standard
• 3 terminali comuni di allarme indipendenti disponibili di serie
• I programmi di sequenza di scala possono essere costruiti
• Operazione semplice
• Fino a 8 DO (combinazioni disponibili)
• Disponibile un manuale operativo in più lingue (giaponese, inglese, tedesco, francese, spagnolo, cinese e coreano).
• Modello di codice dettagliato disponibile per personalizzare le specifiche più adatte a voi.

• Controllo avanzato

  Moduli di controllo

  La modalità di controllo consente di configurare facilmente le impostazioni e di apportare modifiche ai parametri.

• Controllo a ciclo singolo

• 5 Tipi di controllo integrati

  • Controllo PID
  • Controllo ON/OFF (1 punto di isteresi)
  • Controllo ON/OFF (2 punti di isteresi)
  • Due posizioni, due livelli di controllo
  • Controllo di riscaldamento/raffreddamento



  Per la corrispondenza tra la modalità di comando e i tipi di comando di cui sopra per ciascun modello, si rimanda alle specifiche.

  Controllo della sequenza delle scale

  Con il controllo della sequenza della scala integrato, la gamma di applicazioni è notevolmente aumentata.La funzione di controllo della sequenza della scala può sostituire un piccolo PLC richiesto dall'applicazioneIl controllo di sequenza e il controllo PID possono essere eseguiti contemporaneamente.

• Monitoraggio e controllo delle macchine esterne
  Es.: lampade, interruttori, timer
• Risolvere facilmente la funzionalità di input/output logico digitale.
  Numero di tipi di comando di base: 13
  Numero di tipi di comando applicativo: 73

• [Esempio di istruzione per la scala]	[Esempio di programmazione della scala]

  Esempi di applicazioni del programma di sequenza di scale

  I circuiti di controllo della sequenza di allarme possono essere ridotti
  Il programma di sequenza delle scale è integrato come standard nell'UTAadvanced.Riduzione dei costi.

  [Convenzionale] L'azione di allarme è stata costruita da un circuito di controllo di sequenza (relè, timer, ecc.) al di fuori del controller.

  [UTAadvanced] L'azione di allarme è realizzata dal programma di sequenza delle scale all'interno dell'UTAadvanced, consentendo così di ridurre i costi.





  Riduzione del carico del sistema ospite

  [Convenzionale] Vari tipi di dati analogici sono stati catturati nel sistema host (PLC, ecc.) e calcolati, e i risultati sono stati elaborati dal controllore di campo per il controllo tramite un comando.

  [UTAadvanced] L'UTAadvanced con fino a 4 ingressi analogici* consente di catturare direttamente nel controller e calcolare dal programma scala vari tipi di dati analogici,riducendo così il carico di costruzione del sistema dell'hostAzione: vari tipi di dati analogici sono stati catturati nel sistema host (PLC, ecc.) e calcolati, e i risultati sono stati elaborati dal controllore di campo per il controllo tramite un comando. * Nel caso dell'UT55A



  Input/Output universale
  Selezionare tipi di input e output tramite configurazione

  Input universale

  Selezionare tra tensione TC, RTD, mV/DC e corrente continua. (input di corrente continua: non è richiesta una resistenza di shunt)

  Il tipo e l'intervallo di ingresso sono selezionabili dall'utente tramite il pannello anteriore o utilizzando il software di impostazione dei parametri LL50A.

• Accuratezza di indicazione ±0,1%.
• Collegare fino a due trasmettitori a due fili contemporaneamente.

• Tutti gli strumenti sono dotati di un alimentatore a circuito loop di 15 V (15 V LPS) per un trasmettitore.
  Inoltre, per alcuni strumenti è disponibile simultaneamente un LPS a 24 V come funzione opzionale.



  Output universale

  Selezionabile dall'utente per le uscite del relè, dell'impulso di tensione e della corrente.

• Sulla base di una valutazione di cui al punto 6.2.3.3 del presente allegato, la Commissione può decidere se la misura di cui al punto 6.2.3.3 del presente allegato sia conforme alle prescrizioni del presente regolamento.
• Impulso di uscita di tensione: controllo PID proporzionale al tempo
• Corrente di uscita: controllo PID continuo

• Il comando di riscaldamento/raffreddamento ha due serie di uscite universali.

• Sono disponibili tutte le combinazioni di uscite di relè, impulso e corrente.

• Azionare una valvola di controllo motorizzata utilizzando il PID proporzionale alla posizione.

• La funzione di controllo PID proporzionale alla posizione ha due serie di uscite di relè per la rotazione diretta/riversa della valvola di controllo motorizzata.
• È disponibile anche l'ingresso del filo di scorrere per alimentare la posizione della valvola.

• Funzione di sintonizzazione automatica (AT)

  Le seguenti condizioni possono essere impostate per aumentare l' accuratezza del calcolo delle costanti PID utilizzando AT.

• Sono disponibili due tipi di algoritmi per il calcolo delle costanti PID.
