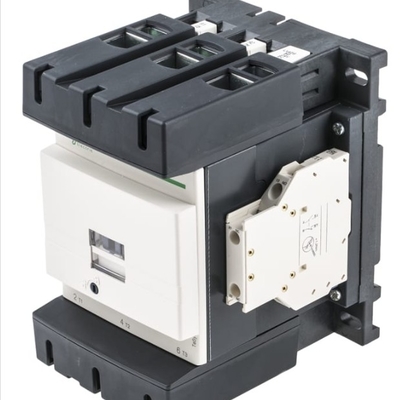

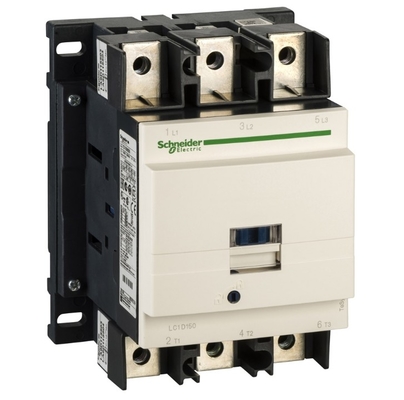

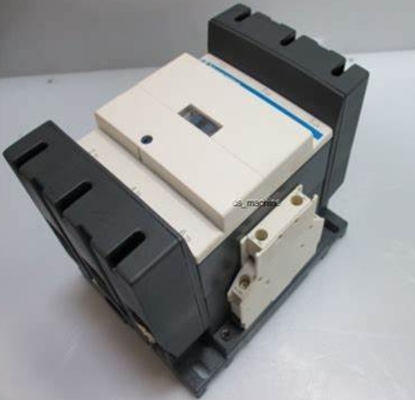

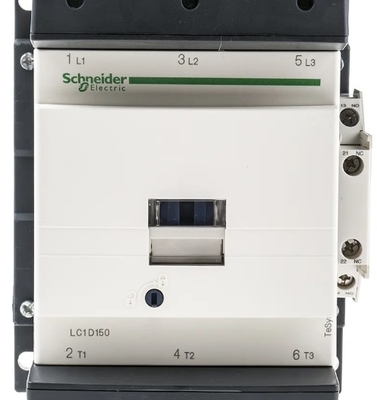

Contattore IEC, TeSys Deca, non inversibile, 150A, 100HP a 480VAC, fino a 100kA SCCR, 3 fasi, 3 NO, bobina 24VDC, stile aperto

  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
Luogo di origine Cina
Marca Schneider
Certificazione CE
Numero di modello LC1D150BD
Quantità di ordine minimo 1
Prezzo USD$150
Imballaggi particolari Cartucce
Tempi di consegna 4-6 settimane
Termini di pagamento L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione 500 pz

Contattimi gratis campioni e buoni.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Distanza TeSys Gamma di prodotti TeSys Deca
breve nome del dispositivo LC1D descrizione dei pali 3P
Evidenziare

Contattore IEC da 100 CV

,

Contattore IEC 150A

,

Contattore IEC a 3 fasi
Lasciate un messaggio
Descrizione di prodotto

Distanza TeSys
Gamma di prodotti TeSys Deca
Tipo di prodotto o componente Contattore
Nome abbreviato del dispositivo LC1D
applicazione del contattore Carico resistivo
Controllo motore
Categoria di utilizzo AC-3
AC-4
AC-1
AC-3e
Descrizione dei pali 3P
[Ue] tensione di funzionamento nominale Circuito di potenza <= 1000 V AC 25...400 Hz
Circuito di potenza <= 300 V DC
[Ie] corrente di funzionamento nominale 200 A (a < 140,0000000000 °F (60 °C)) a < 440 V AC AC-1 per circuito di alimentazione
150 A (a < 140,0000000000 °F (60 °C)) a < 440 V AC AC-3 per circuito di alimentazione
150 A (a < 140,0000000000 °F (60 °C)) a < 440 V AC AC-3e per circuito di alimentazione
[Uc] tensione del circuito di controllo 24 V di corrente
Complementari
Potenza del motore kW 40 kW a 220...230 V AC 50/60 Hz (AC-3)
75 kW a 380...400 V AC 50/60 Hz (AC-3)
80 kW a 415...440 V AC 50/60 Hz (AC-3)
90 kW a 500 V AC 50/60 Hz (AC-3)
100 kW a 660...690 V AC 50/60 Hz (AC-3)
75 kW a 1000 V AC 50/60 Hz (AC-3)
22 kW a 400 V AC 50/60 Hz (AC-4)
40 kW a 220...230 V AC 50/60 Hz (AC-3e)
75 kW a 380...400 V AC 50/60 Hz (AC-3e)
80 kW a 415...440 V AC 50/60 Hz (AC-3e)
90 kW a 500 V AC 50/60 Hz (AC-3e)
100 kW a 660...690 V AC 50/60 Hz (AC-3e)
75 kW a 1000 V AC 50/60 Hz (AC-3e)
Potenza massima nominale 40 CV a 200/208 V AC 50/60 Hz per motori a 3 fasi
50 CV a 230/240 V AC 50/60 Hz per motori a 3 fasi
100 CV a 460/480 V AC 50/60 Hz per motori a 3 fasi
125 CV a 575/600 V AC 50/60 Hz per motori a tre fasi
codice di compatibilità LC1D
Composizione di contatto a poli 3 NO
Copertura protettiva Con
[Ith] corrente termica di aria libera convenzionale 200 A (a 140.0000000000 °F (60 °C)) per circuito di alimentazione
Capacità di produzione nominale 140 A AC per circuito di segnalazione conforme alla norma CEI 60947-5-1
250 A DC per circuito di segnalazione conforme alla norma IEC 60947-5-1
1660 A a 440 V per circuito di potenza conforme alla norma CEI 60947
Capacità di rottura nominale 1400 A a 440 V per circuito di potenza conforme alla norma CEI 60947
[Icw] corrente di resistenza a breve durata nominale 250 A 104.0000000000 °F (40 °C) - 10 min per il circuito di alimentazione
580 A 104.0000000000 °F (40 °C) - 1 minuto per il circuito di alimentazione
1200 A 104.0000000000 °F (40 °C) - 10 s per il circuito di alimentazione
1400 A 104.0000000000 °F (40 °C) - 1 s per il circuito di alimentazione
100 A - 1 s per il circuito di segnalazione
120 A - 500 ms per il circuito di segnalazione
140 A - 100 ms per il circuito di segnalazione
Classificazione dei fusibili associati 10 A gG per il circuito di segnalazione conforme alla norma IEC 60947-5-1
315 A gG a <= 690 V tipo di coordinazione 1 per circuito di alimentazione
250 A gG a <= 690 V tipo di coordinazione 2 per circuito di potenza
Impedenza media 0.6 mOhm - Ith 200 A 50 Hz per il circuito di alimentazione
Dissipazione di potenza per palo 24 W AC-1
13.5 W AC-3
13.5 W AC-3e
[Ui] tensione nominale di isolamento Circuito di potenza 600 V CSA
Circuito di alimentazione 600 V UL
Circuito di alimentazione 1000 V IEC 60947-4-1
Circuito di segnalazione 690 V IEC 60947-1
Circuito di segnalazione 600 V CSA
Circuito di segnalazione 600 V UL
Categoria di sovratensione III
Grado di inquinamento 3
[Uimp] impulso nominale resistenza tensione 8 kV IEC 60947
Livello di affidabilità della sicurezza B10d = 684932 cicli contattore con carico nominale EN/ISO 13849-1
B10d = 10000000 cicli contattore con carico meccanico EN/ISO 13849-1
Durabilità meccanica 8 Mcicli
Durabilità elettrica 0.85 Mcicli 150 A AC-3 <= 440 V
1 Mciclo 200 A AC-1 <= 440 V
0.85 Mcicli 150 A AC-3e <= 440 V
Tipo di circuito di controllo Norma DC
Tecnologia delle bobine con dispositivo di soppressione integrato
Limiti di tensione del circuito di controllo 0.75- Sì, signore.1.2 Uc -40.0000000000...131.0000000000 °F (-40...55 °C) a corrente continua operativa
0.15- Sì, signore.0.4 Uc -40.0000000000...158.0000000000 °F (-40...70 °C) uscita in CC
1- Sì, signore.1.2 Uc 131.0000000000...158.0000000000 °F (55...70 °C) a corrente continua operativa
Potenza d'ingresso in W 270...365 W 68.0000000000 °F (20 °C))
Consumo di potenza in tenuta in W 2.4...5.1 W 68,0000000000 °F (20 °C)
Tempo di funzionamento 20...35 ms di chiusura
40...75 ms di apertura
Costante di tempo 25 ms
Tasso di funzionamento massimo 1200 cyc/h 140.0000000000 °F (60 °C)
Tasso di funzionamento massimo 1200 cyc/h a 60 °C
Collegamenti - terminali Circuito di controllo: terminali di pinza a vite 2 0,002...0,004 in2 (1...2,5 mm2) - rigidità del cavo: flessibile con fine del cavo
Circuito di controllo: terminali di pinza a vite 1 0,002...0,004 in2 (1...2,5 mm2) - rigidità del cavo: flessibile con fine del cavo
Circuito di controllo: terminali di pinza a vite 1 0,002...0,004 in2 (1...2,5 mm2) - rigidità del cavo: flessibile senza fine del cavo
Circuito di controllo: terminali di pinza a vite 2 0,002...0,004 in2 (1...2,5 mm2) - rigidità del cavo: flessibile senza fine del cavo
Circuito di controllo: terminali di pinza a vite 1 0,002...0,004 in2 (1...2,5 mm2) - rigidità del cavo: solido senza fine del cavo
Circuito di controllo: terminali di pinza a vite 2 0,002...0,004 in2 (1...2,5 mm2) - rigidità del cavo: solido senza fine del cavo
Circuito di alimentazione: connettore 1 0,02...0,2 in2 (10...120 mm2) - rigidità del cavo: flessibile senza fine del cavo
Circuito di alimentazione: connettore 2 0,02...0,08 in2 (10...50 mm2) - rigidità del cavo: flessibile senza fine del cavo
Circuito di alimentazione: connettore 1 10,02...0,2 in2 (10...120 mm2) - rigidità del cavo: flessibile con l'estremità del cavo
Circuito di alimentazione: connettore 2 0,02...0,08 in2 (10...50 mm2) - rigidità del cavo: flessibile con fine del cavo
Circuito di alimentazione: connettore 1 0,02...0,2 in2 (10...120 mm2) - rigidità del cavo: solido senza fine del cavo
Circuito di alimentazione: connettore 2 0,02...0,08 in2 (10...50 mm2) - rigidità del cavo: solido senza fine del cavo
Torsione di serraggio Circuito di controllo 10,6 lbf.in (1,2 N.m) terminali di pinza a vite piatti Ø 6 mm
Circuito di controllo 10.6 lbf.in (1.2 N.m.) terminali di pinza a vite
Circuito di alimentazione 106,2 lbf.in (12 N.m) connettore esagonale 0,2 in (4 mm)
Circuito di controllo 10,6 lbf.in (1,2 N.m) terminali di vincolazione a vite pozidriv n. 2
Composizione del contatto ausiliario 1 NO + 1 NC
Tipo di contatti ausiliari Legato meccanicamente 1 NO + 1 NC IEC 60947-5-1
Contatto con specchio 1 NC IEC 60947-4-1
Frequenza del circuito di segnalazione 25...400 Hz
Tensione minima di commutazione 17 V per il circuito di segnalazione
Corrente di commutazione minima 5 mA per il circuito di segnalazione
Resistenza dell'isolamento > 10 MOhm per il circuito di segnalazione
Tempo di non sovrapposizione 1.5 ms in caso di disattivazione del contatto tra NC e NO
1.5 ms per l'energizzazione tra il contatto NC e NO
Supporto di montaggio Ferrovie
Piastra
Ambiente
Norme CSA C22.2 n. 14
EN 60947-4-1
IEC 60947-4-1
IEC 60335-1:Clausola 30.2
IEC 60335-2-40:allegato JJ
UL 60335-2-40:allegato JJ
UL 60947-4-1
CSA C22.2 n. 60947-4-1
JIS C8201-4-1
Certificazioni dei prodotti UL
CCC
CSA
CE
UKCA
Marini
EAC
Grado di protezione IP IP20 faccia anteriore IEC 60529
Trattamento protettivo THIEC 60068-2-30
Resistenza climatica Esposizione al calore umido IACS E10
Temperatura ammissibile dell'aria ambiente intorno al dispositivo -40.0000000000...140.0000000000 °F (-40...60 °C)
140.0000000000...158.0000000000 °F (60...70 °C) con degradazione
Altitudine di esercizio 0- Sì, signore.9842.52 ft (0...3000 m)
Resistenza al fuoco 1562.0000000000 °F (850 °C) IEC 60695-2-1
Ritardante di fiamma V1 conforme alla norma UL 94
Robustezza meccanica Contattore di vibrazioni aperto 2 Gn, 5...300 Hz
Contattore di vibrazioni chiuso 4 Gn, 5...300 Hz)
Contattore di scossa chiuso 15 Gn per 11 ms)
6 Gn per 11 ms)
Altezza 6.2 in (158 mm)
Larghezza 4.7 in (120 mm)
Profondezza 5.4 in (136 mm)
Peso netto 5.5 lb (USA) (2,5 kg)
Dettagli dell'ordine e della spedizione
Categoria US10I1222359
Calendario degli sconti 0I12
Numero GTIN 3389110475982
Ritornabilità - Sì, sì.
Paese di origine FR
Unità di imballaggio
Unità Tipo di confezione 1 PCE
Numero di unità nel pacchetto 1 1
Pacchetto 1 Altezza 6.9 in (17,5 cm)
Pacchetto 1 Larghezza 7.5 pollici (19 cm)
Pacco 1 Lunghezza 8.5 in (21,5 cm)
Pacchetto 1 5.454 lb (US) (2.474 kg)
Unità Tipo di confezione 2 S06
Numero di unità nel pacchetto 2 27
Pacchetto 2 Altezza 29.5 in (75 cm)
Pacchetto 2 Larghezza 23.6 in (60 cm)
Pacchetto 2 Lunghezza 31.5 in (80 cm)
Pacchetto 2 Peso 175.925 lb ((US) (79.798 kg)
