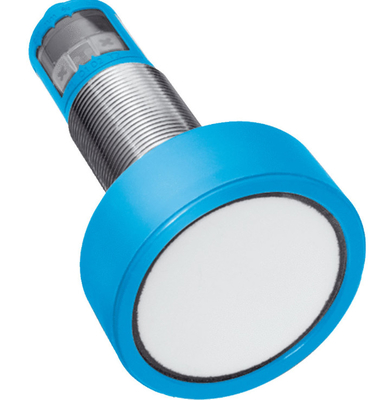

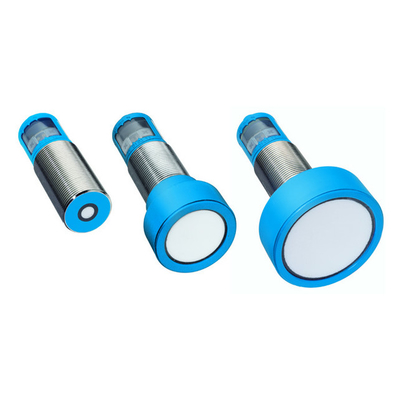

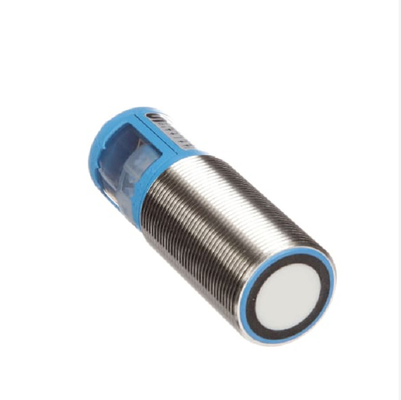

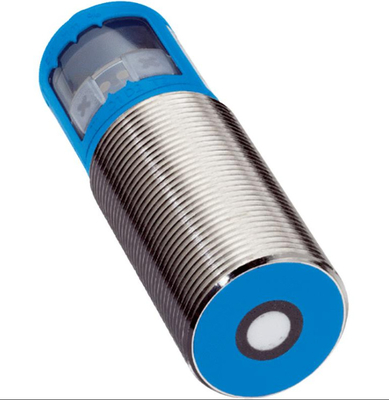

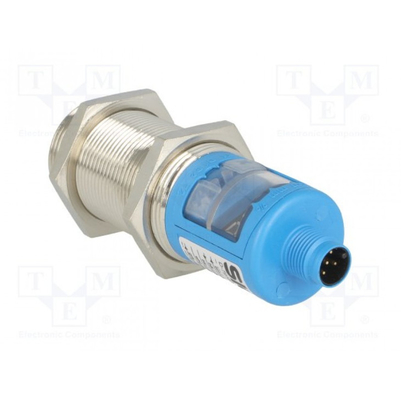

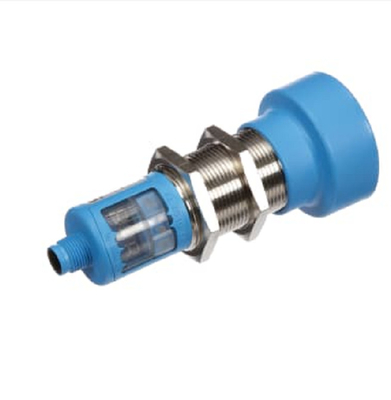

SICK Sensori di distanza ad ultrasuoni UM30-212113 UM30-215113 UM30-215115 UM30-214114 UM30-214118 UM30-211113

Dati tecnici dettagliati Meccanica/elettronica Voltaggio di alimentazione Vs DC 9 V... 30 V 1) 2) Consumo di energia ≤ 2.4 W 3) Tempo di inizializzazione < 300 ms Progettazione Materiale di alloggiamento cilindrico Metallo (rasso nichellato), PBT, trasduttore ad ultrasuoni: schiuma di poliuretano, resina epossidica di vetro) Dimensione del filo M30 x 1.5 Tipo di connessione connettore maschile, M12, display LED a 5 pin,2 x LED Peso 210 g Asse di trasmissione Dimensioni rettilinee (W x H x D) 47.5 mm x 47.5 mm x 102 mm Classificazione di alloggiamento IP65 / IP67 Classe di protezione III 1) Valori limite, protetti da inversa polarità Operazione in rete protetta da cortocircuito: massimo 8 A, classe 2. 2) 15 V...30 V quando si utilizza la tensione di uscita analogica. 3) Senza carico. Parametri correlati alla sicurezza MTTFD 101 anni DCavg 0% Performance Intervallo operativo, limite di autonomia 350 mm... 3.400 mm, 5,000 mm Obiettivo Oggetti naturali 1) Rispetto al valore misurato corrente, valore minimo ≥ risoluzione. 2) In riferimento al valore di misura corrente. 3) La compensazione della temperatura può essere disattivata, senza compensazione della temperatura: 0,17 % / K.4) Lissamento successivo dell'uscita analogica, a seconda dell'applicazione, può aumentare il tempo di risposta fino al 200%.4940 soggetto a modifiche senza preavviso UM30-21411815 % 1) Accuracy ± 1 % 2) 3) Temperature compensation ✔ Response time 180 ms 4) Switching frequency 4 Hz Output time 43 ms Ultrasonic frequency (typical) 120 kHz Detection area (typical) See diagrams Additional function Adjustable operating modes: Switching point (DtO) / Switching window/Background (ObSB) Teach-in of digital output Set levels of digital outputs Invertable digital output Set on delay digital output Teach-in of analog output Scaling of analog outputs Invertable analog output Automatic selection of analog current or voltage output Synchronization of up to 50 sensors Multiplexing: senza cross talk fino a 50 sensori Filtri di misura regolabili: Measured value filters/Filter strength/Foreground suppression/Detection area/Sensitivity and sound beam Display (can be deactivated) Reset to factory default 1) In relation to the current measured value, valore minimo ≥ risoluzione. 2) In riferimento al valore di misura corrente. 3) La compensazione della temperatura può essere disattivata, senza compensazione della temperatura: 0,17 % / K.4) Lissamento successivo dell'uscita analogica, a seconda dell'applicazione, può aumentare il tempo di risposta fino al 200%. Interfaces Digital output Number 1 1) Type PNP Maximum output current IA ≤ 200 mA Analog output Number 1 Type Current output / voltage output Function Automatic selection of analog current or voltage output dependent on load Current 4 mA ... 20 mA, ≤ 500 Ω 2) Voltaggio 0 V... 10 V, ≥ 100.000 Ω Risoluzione 12 bit Input multifunzionale (MF) 1 x MF Isteresi 50 mm 1) PNP: HIGH = VS - (< 2 V) / LOW = 0 V. 2) Per 4 mA...20 mA e Vs ≤ 20 V max. carico ≤ 100 Ω. Dati ambientali Temperatura ambientale, funzionamento ¥25 °C... +70 °C Temperatura ambientale, stoccaggio ¥40 °C... +85 °C 2024-06-27 07:49:40 | Product data sheet Subject to change without notice ULTRASONIC DISTANCE SENSORS | SICK 3 A B C D E F H I J K L M N O P Q R S T UM30-214118 | UM30 ULTRASONIC DISTANCE SENSORS Classifications ECLASS 5.0 27270804 Classe 5.1.4 27270804 ECLASS 6.0 27270804 ECLASS 6.2 27270804 ECLASS 7.0 27270804 ECLASS 8.0 27270804 ECLASS 8.1 27270804 ECLASS 9.0 27270804 ECLASS 10.0 27270804 ECLASS 11.0 27270804 ECLASS 12.0 27272806 ETIM 5.0 EC001846 ETIM 6.0 EC001846 ETIM 7.0 EC001846 ETIM 8.0 EC001846 EC001846 UNSPSC 16.0901 41111960 Disegno dimensionale (Dimensioni in mm (pollici)) UM30-214 3 3 2 102 (4.02) 69 (2.72) 33 (1.30) 19.5 (0.77) Ø 47.5 (1.87) M30 x 1.5 5 (0.20) 5 (0.20) 1 11 (0.43) M12 x 1 1 Connessione 2 Visualizzazione 3 Noccioline di montaggio, SW 36 mm Tipo di connessione 1 2 4 3 5 4 SENSORE DISTANZA ULTRASONICA:49Sottoposto a modifiche senza preavviso UM30-2141185-pin L+ Q/ ̄Q 1 4 brn blk QA wht 2 3 M blu gra 5 Sync/Multi1 1 Sincronizzazione e modalità multiplex, Comunicazione Connect+ Possibile regolazione 2 4 4 5 5 T1 D1 D2 T2 2 Visualizzazione 4 Elementi di controllo 5 Indicatori di stato 2024-06-27 07:49Le schede dei dati del prodotto sono soggette a modifiche senza preavviso. Sensori di distanza ad ultrasuoni.600 (63.00) 2.400 (94.49) 2.400 (94.49) 1.600 (63.00) 800 (31.50) 800 (31.50) 0 Area di rilevamento in mm (pollici) 3 4 5 2 0 800 (31.50) 2.400 (94.49) 1.600 (63.00) 3.200 (125.98) 4.000 (157.48) 5.600 (220.47) 4,800 (188).98) Area di rilevamento in mm (pollici) 1 1 Intervallo di rilevamento dipendente dalle proprietà di riflessione, dalle dimensioni e dall'allineamento dell'oggetto 2 Intervallo limitante 3 Intervallo di funzionamento 4 Oggetto esempio:piastra allineata 500 mm x 500 mm
