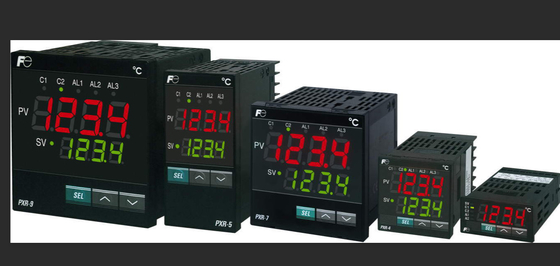

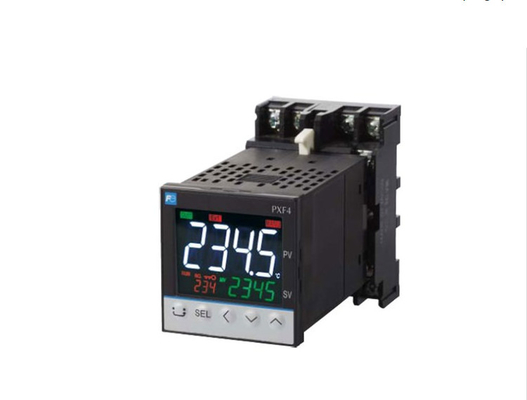

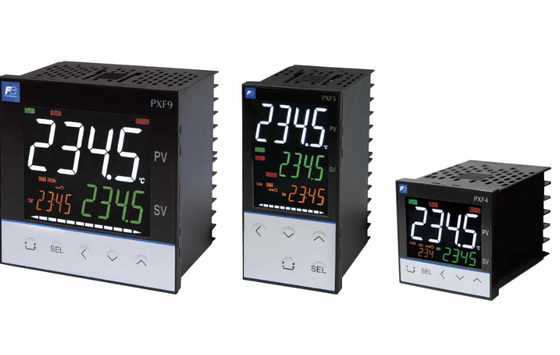

Controller di temperatura Fuji Electric PXF4 di alta qualità con velocità di campionamento di 50ms al miglior prezzo

Sezione Vendite Globale Strumentazione e Sensori Dipartimento di Pianificazione 1, Fuji-machi, Hino-city, Tokyo 191-8502, Giappone http://www.fujielectric.com Telefono: +81-42-514-8930 Fax: +81-42-583-8275 http://www.fujielectric.comFujielectric.com/products/instruments/ Grazie per l'acquisto del regolatore di temperatura modulo Fuji. Una volta confermato che questo è il prodotto che hai ordinato,si prega di utilizzarlo secondo le seguenti istruzioniPer informazioni dettagliate sul funzionamento di questa apparecchiatura, si rimanda al manuale dell'utilizzatore separato.mantenere questo manuale di istruzioni a portata di mano della persona che utilizza l'apparecchio. Conferma delle specifiche e degli accessori Prima di utilizzare il prodotto, confermare che corrisponde al tipo ordinato. (Per il codice del modello, si rimanda a pagina 23.) Confirmare che sono inclusi tutti i seguenti accessori. Temperature Controller 1 unit Instruction Manual 1 copy Mounting bracket 1 pc Waterproof packing 1 pc Related Information Refer to the following reference materials for details about the items described in this manualDocumento di riferimento n. scheda dati Microcontrollore EDS11-178 (Modello: PXF) Manuale d'uso Microcontrollore INP-TN5A2400-E (Modello:PXF) Manuale delle funzioni di comunicazione (MODBUS) INP-TN5A2227-E: http://www.fujielectric.com/products/instruments/ Please Read First (Safety Warnings) Si prega di leggere attentamente questa sezione prima di utilizzarla e di osservare pienamente le menzionate avvertenze di sicurezza.Gli avvertimenti di sicurezza sono classificati come "Avvertimento" o "Avvertenza". Il mancato rispetto delle istruzioni può comportare un pericolo per la sicurezza.Attenzione La manipolazione impropria può causare lesioni all'utente o danni alla proprietàSe l'apparecchiatura viene utilizzata in modo non specificato dal fabbricante, la protezione fornita dall'apparecchiatura può essere compromessa.Limitazioni d' impiego Questo prodotto è un regolatore di temperatura sviluppato da, progettato e fabbricato sulla premessa che sarà utilizzato per macchine generali, in particolare se il prodotto deve essere utilizzato per applicazioni che richiedono la massima sicurezza come descritto di seguito,si prega di prendere in considerazione la sicurezza dell'intero sistema e della macchina adottando mezzi quali una progettazione a prova di guasto,una progettazione di ridimensionamento e la realizzazione di ispezioni periodiche. • Dispositivi di sicurezza destinati a proteggere il corpo umano • Controllo diretto delle attrezzature di trasporto • Aerei • Attrezzature spaziali • Attrezzature atomiche, ecc.Non usi questo prodotto per applicazioni che coinvolgono direttamente la vita umana.. ATTENZIONE Il contenuto del presente manuale è soggetto a modifiche senza preavviso.Fuji Electric non sarà ritenuta responsabile per danni, compresi i danni indiretti, causati da errori tipografici, assenza di informazioni o utilizzazione di informazioni contenute nel presente manuale.Installazione e cablaggio ️ Questa apparecchiatura è destinata ad essere utilizzata nelle seguenti condizioni:Temperatura ambiente da -10 °C a 50 °C Umidità ambiente inferiore o uguale al 90% RH (senza condensazione) Sovrastensione categoria II secondo la IEC 61010-1 Grado di inquinamento 2 Fusoio raccomandato 250VAC, 0.1A T ((Time-Lag) per 100-240V di alimentazione AC, 400V CC/400V CA, 1A T ((Time-Lag) per 24V CC/24V CA Fornitura di alimentazione Ambiente di utilizzo Uso in ambienti chiusi Se sono da collegare al terminale di ingresso del segnale circuiti di sicurezza a bassa tensione (SELV) accessibili,Terminale di uscita del dispositivo SSR, terminale di uscita corrente o terminale di comunicazione (RS485), assicurarsi di fornire un isolamento di base tra i circuiti SELV e questi terminali (ad esempio,utilizzare un trasformatore con un isolamento di base o un grado di isolamento superiore)L'isolamento di base richiede un'apertura di almeno 1,5 mm e una scorrevolezza di almeno 3,0 mm. Se tale isolamento non è fornito, la conformità alla sicurezza UL61010 e EN61010 può diventare invalida.Per il modello di alimentazione a corrente continua/alternativa a 24 V, se l'apparecchiatura è collegata al circuito di sicurezza a bassa tensione (SELV), deve essere fornito un isolamento di base tra il circuito SELV e i terminali di ingresso di potenza.i terminali di ingresso di potenza devono essere collegati a un circuito a bassa tensione extra (ELV) in modo da evitare lo shock elettrico. per l'input CT, utilizzare il trasferimento di corrente che ha le specifiche riportate di seguito al fine di evitare lo shock elettrico e la diffusione del fuoco.1) Sopra tensione Categoria II 2) Grado di inquinamento 2 3) Livello richiesto di isolamento, isolamento supplementare,4) Linea di tensione massima a neutrale 300Vac rms o 300Vdc Sulla norma di sicurezza Si prega di osservare le seguenti istruzioni per soddisfare i requisiti della norma di sicurezza. La mancata osservanza di queste istruzioni viola le norme di sicurezza. (Questo prodotto non è un'apparecchiatura di sicurezza.)..............................................................................................................................................................................che è specificato nel manuale d'uso● Se i circuiti accessibili Safety Extra Low Voltage (SELV) devono essere collegati al terminale di ingresso del segnale, al terminale di uscita di SSR Drive,terminale di uscita corrente o terminale di comunicazione (RS485), assicurare un isolamento di base tra i circuiti SELV e questi terminali (ad esempio, utilizzare un trasformatore che abbia un isolamento di base o un grado di isolamento superiore).L'isolamento di base richiede una distanza libera di almeno 1.5 mm e un scorrimento di almeno 3,0 mm. In mancanza di tale isolamento, la conformità alla sicurezza UL61010 e EN61010 può diventare invalida.● Tutte queste apparecchiature devono essere montate in un recinto per prevenire lo shock elettrico e la diffusione del fuoco● Assicurarsi di installare un adeguato circuito di protezione esterno per evitare un aumento eccessivo della temperatura ecc.Assicurarsi di spegnere la corrente e di indossare guanti di protezione o occhiali di sicurezzaPer evitare una scossa elettrica. ● Impostare i segnali di ingresso di parametro corretti che corrispondono a ciascun ingresso da collegare.● Non utilizzare questa apparecchiatura per la misurazione di circuiti che rientrano nelle categorie di misurazione II● Non utilizzare questa apparecchiatura per la misurazione di segnali a cui è applicata una tensione superiore a 30 VRMS o superiore a 60 V DC.● Se c'è il rischio che qualcuno possa entrare in contatto con il terminale mentre lo strumento viene alimentato, fissare il coperchio del terminale (facoltativo) per evitare una scossa elettrica.................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................... . Prima dell'installazione, si prega di verificare che la classe di isolamento dell'apparecchiatura soddisfi i requisiti di utilizzo.corrente, tensione) uscita di controllo 2 (SSR drive, corrente, tensione) uscita di controllo 1 (SSR drive, corrente, tensione) uscita di controllo 2 (SSR drive, corrente, voltage) Digital input 1 to 3 Communication (RS-485) Power supply (100 to 240V AC) Control output 1 (relay contact) or Motorized valve OPEN output Control output 2 (relay contact) or Motorized valve CLOSE output Alarm output 1 (relay contact) Alarm output 1 to 3 Alarm output 2 (relay contact) (relay contact) Control output 1 (relay contact) or Motorized valve OPEN output Control output 2 (relay contact) or Motorized valve CLOSE output Alarm output 1 (relay contact) Alarm output 1 to 3 Alarm output 2 (relay contact) (relay contact) Basic insulation (1500 V AC) Functional insulation (500 V AC) No insulation (1) (2) (1) (2) Internal circuit Process value input Remote SV input CT input Digital input 1 to 5 Communication (RS-485) Power supply (24V DC/24V AC) (1): quando il nono codice è "J" AL 1 e 2: comune indipendente (2): quando il nono codice è diverso da "J" AL 1 a 3:● Un interruttore di alimentazione o un interruttore devono essere installati all'interno dell'impianto di alimentazione● Un interruttore di alimentazione o un interruttore di circuito devono essere installati correttamente e facilmente raggiungibili dall'operatore.● I cablaggi elettrici devono essere realizzati solo da personale qualificato e secondo le norme locali e nazionali. ● Per il cablaggio dell'alimentazione, utilizzare un filo di 600 V di filo di vinile isolato o superiore. ● Per evitare danni e guasti dell'apparecchiatura, fornire la tensione di alimentazione nominale.● Per evitare urti e guasti dell'attrezzatura● Prima di accendere l'alimentazione, verificare che lo spazio libero sia stato fissato per evitare urti o incendio.● Non toccare il terminale mentre la macchina è accesa● Non smontare, convertire, modificare o riparare mai l'apparecchiatura.contattare il produttore e restituire il prodotto. ● Il relé di uscita è la parte che ha una vita limitata. Quando il contatto del relé di uscita raggiunge la fine della sua vita, potrebbe rimanere in stato, o fuori stato. Per sicurezza, usa un circuito protettivo all'esterno.● L'impostazione di fabbrica di questa apparecchiatura è la seguente:. Cambiare le impostazioni come necessario in modo che l'apparecchiatura per soddisfare la vostra applicazione. Si prega di notare che le impostazioni improprie possono causare surriscaldamento o danni inaspettati
