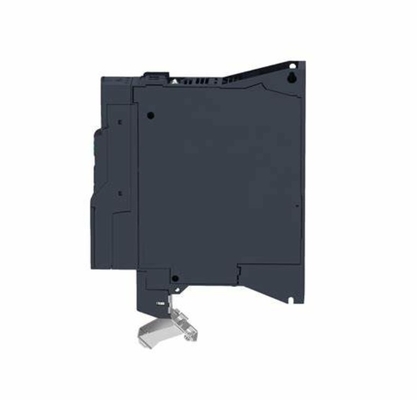

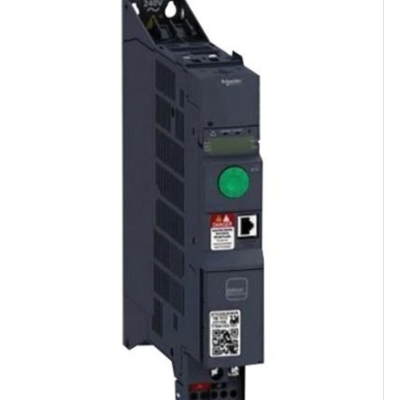

Schneider Variable Speed Drive, Altivar Machine ATV320, 0,75kW, 380 a 500V, 3 fasi libro
| Luogo di origine | Cina |
|---|---|
| Marca | Schneider |
| Certificazione | CE |
| Numero di modello | ATV320U07N4B |
| Quantità di ordine minimo | 1 |
| Prezzo | USD$130 |
| Imballaggi particolari | Cartucce |
| Tempi di consegna | In magazzino |
| Termini di pagamento | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione | 500 pz |
Contattimi gratis campioni e buoni.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Gamma di prodotti | Macchina ATV320 di Altivar | Variante | Versione standard |
|---|---|---|---|
| formato dell'azionamento | prenotare | Montaggio del modo | Montaggio per armadietto |
| Evidenziare | 3 fasi di trasmissione a velocità variabile Schneider,0.75kW Schneider a velocità variabile |
||
Descrizione di prodotto
| Gamma di prodotti | Macchina Altivar ATV320 |
|---|---|
| Tipo di prodotto o componente | Guida a velocità variabile |
| Applicazione specifica del prodotto | Macchine complesse |
| variante | Versione standard |
| Formato dell'unità | Libro |
| Modalità di montaggio | Montaggio su mobile |
| Protocollo porta di comunicazione | Modbus seriale CANopen |
| Scheda opzionale | Modulo di comunicazione, CANopen modulo di comunicazione, EtherCAT modulo di comunicazione, Profibus DP V1 modulo di comunicazione, PROFINET modulo di comunicazione, Ethernet Powerlink modulo di comunicazione, EtherNet/IP modulo di comunicazione, DeviceNet |
| [Us] tensione di alimentazione nominale | 380...500 V - 15...10 % |
| Corrente di uscita nominale | 2.3 Un |
| Potenza motore kW | 0,75 kW per impieghi gravosi |
| Filtro EMC | Filtro EMC di classe C2 integrato |
| Grado di protezione IP | IP20 |
| Numero di input discreto | 7 |
|---|---|
| Tipo di input discreto | STO coppia di sicurezza disattivata, 24 V CC 1,5 kOhm Ingressi logici DI1...DI6, 24 V DC 30 V) DI5 programmabile come ingresso impulsi 0…30 kHz, 24 V DC 30 V) |
| Logica di input discreta | Logica positiva (fonte) Logica negativa (sink) |
| Numero di output discreto | 3 |
| Tipo di uscita discreta | Collettore aperto DQ+ 0…1 kHz 30 V CC 100 mA Collettore aperto DQ- 0…1 kHz 30 V DC 100 mA |
| Numero di input analogico | 3 |
| Tipo di ingresso analogico | Tensione AI1 0...10 V DC 30 kOhm 10 bit Tensione differenziale bipolare AI2 +/- 10 V DC 30 kOhm 10 bit Corrente AI3 0...20 mA (o 4-20 mA, x-20 mA, 20-x mA o altri modelli tramite configurazione) 250 Ohm 10 bit |
| Numero di uscita analogica | 1 |
| Tipo di uscita analogica | Corrente configurabile tramite software AQ1 0...20 mA 800 Ohm 10 bit Tensione configurabile tramite software AQ1 0...10 V DC 470 Ohm 10 bit |
| Tipo di uscita relè | Logica relè configurabile R1A 1 NO 100000 cicli Logica relè configurabile R1B 1 NC 100000 cicli Logica relè configurabile R1C Logica relè configurabile R2A 1 NO 100000 cicli Logica relè configurabile R2C |
| Corrente di commutazione massima | Uscita relè R1A, R1B, R1C resistiva, cos phi = 1 3 A 250 V AC Uscita relè R1A, R1B, R1C resistiva, cos phi = 1 3 A 30 V DC Uscita relè R1A, R1B, R1C, R2A, R2C induttiva, cos phi = 0,4 7 ms 2 A 250 V AC Uscita relè R1A, R1B, R1C, R2A, R2C induttiva, cos phi = 0,4 7 ms 2 A 30 V CC Uscita relè R2A, R2C resistivo, cos phi = 1 5 A 250 V AC Uscita relè R2A, R2C resistivo, cos phi = 1 5 A 30 V DC |
| Corrente minima di commutazione | Uscita relè R1A, R1B, R1C, R2A, R2C 5 mA 24 V CC |
| Metodo di accesso | CANopen slave |
| Possibile funzionamento a 4 quadranti | VERO |
| Profilo di controllo del motore asincrono | Rapporto tensione/frequenza, 5 punti Controllo vettoriale del flusso senza sensore, standard Rapporto tensione/frequenza - Risparmio energetico, quadratico U/f Controllo vettoriale del flusso senza sensore - Risparmio energetico Rapporto tensione/frequenza, 2 punti |
| Profilo di controllo del motore sincrono | Controllo vettoriale senza sensore |
| Sovracoppia transitoria | 170…200% della coppia nominale del motore |
| Frequenza massima di uscita | 0,599 kHz |
| Rampe di accelerazione e decelerazione | Lineare Io S CUS Commutazione rampa Adattamento rampa di accelerazione/decelerazione Arresto automatico in accelerazione/decelerazione con iniezione di corrente continua |
| Compensazione dello slittamento del motore | Automatico qualunque sia il carico Regolabile 0...300 % Non disponibile nel rapporto tensione/frequenza (2 o 5 punti) |
| Frequenza di commutazione | 2...16 kHz regolabile 4...16 kHz con fattore di derating |
| Frequenza di commutazione nominale | 4 kHz |
| Frenata fino all'arresto | Con iniezione di corrente continua |
| Chopper di frenata integrato | VERO |
| Corrente di linea | 3,6 A 380 V per impieghi gravosi) 2,7 A 500 V per impieghi gravosi) |
| Corrente di ingresso massima per fase | 3.6 Un |
| Tensione massima di uscita | 500 Volt |
| Potere apparente | 2,3 kVA 500 V per impieghi gravosi) |
| Frequenza di rete | Frequenza |
| Tolleranza di frequenza di rete simmetrica relativa | 5% |
| Linea prospettica Isc | 5 kA |
| Corrente di carico di base in caso di sovraccarico elevato | 3.0 Un |
| Dissipazione di potenza in W | Ventilatore 31 W 380 V 4 kHz |
| Con funzione di sicurezza Safely Limited Speed (SLS) | VERO |
| Con funzione di sicurezza Gestione sicura dei freni (SBC/SBT) | Falso |
| Con funzione di sicurezza Safe Operating Stop (SOS) | Falso |
| Con funzione di sicurezza Posizione Sicura (SP) | Falso |
| Con funzione di sicurezza Logica programmabile sicura | Falso |
| Con funzione di sicurezza Safe Speed Monitor (SSM) | Falso |
| Con funzione di sicurezza Safe Stop 1 (SS1) | VERO |
| Con funzione sft Safe Stop 2 (SS2) | Falso |
| Con funzione di sicurezza Safe torque off (STO) | VERO |
| Con funzione di sicurezza Posizione Limitata in Sicurezza (SLP) | Falso |
| Con funzione di sicurezza Safe Direction (SDI) | Falso |
| Tipo di protezione | La fase di ingresso interrompe l'azionamento Sovracorrente tra le fasi di uscita e la messa a terra Protezione contro il surriscaldamento dell'unità Cortocircuito tra le fasi del motore di azionamento Unità di protezione termica |
| Larghezza | 1,8 pollici (45,0 mm) |
| Altezza | 12,8 pollici (325,0 mm) |
| Profondità | 9,6 pollici (245,0 mm) |
| Peso netto | 5,5 libbre (USA) (2,5 kg) |
| Posizione di funzionamento | Verticale +/- 10 gradi |
|---|---|
| Certificazioni di prodotto | CE ATEX Nome GOST EAC RCM KC |
| marcatura | CE ATEX UL CSA EAC RCM |
| Standard | Norma CEI 61800-5-1 |
| Compatibilità elettromagnetica | Prova di immunità alle scariche elettrostatiche livello 3 IEC 61000-4-2 Prova di immunità ai campi elettromagnetici a radiofrequenza irradiati livello 3 IEC 61000-4-3 Prova di immunità ai transitori/burst elettrici rapidi livello 4 IEC 61000-4-4 1,2/50 µs - 8/20 µs test di immunità alle sovratensioni livello 3 IEC 61000-4-5 Test di immunità alle radiofrequenze condotto livello 3 IEC 61000-4-6 Test di immunità alle cadute di tensione e alle interruzioni IEC 61000-4-11 |
| Classe ambientale (durante il funzionamento) | Classe 3C3 secondo IEC 60721-3-3 Classe 3S2 secondo IEC 60721-3-3 |
| Accelerazione massima sotto impatto d'urto (durante il funzionamento) | 150 m/s² a 11 ms |
| Accelerazione massima sotto stress vibrazionale (durante il funzionamento) | 10 m/s² a 13...200 Hz |
| Massima flessione sotto carico vibratorio (durante il funzionamento) | 1,5 mm a 2...13 Hz |
| Umidità relativa consentita (durante il funzionamento) | Classe 3K5 secondo EN 60721-3 |
| Volume dell'aria di raffreddamento | 2483,3 Gal/ora (USA) (9,4 m3/ora) |
| Categoria di sovratensione | III |
| Ciclo di regolazione | Regolatore PID regolabile |
| Precisione della velocità | +/- 10% dello slittamento nominale 0,2 Tn a Tn |
| Grado di inquinamento | 2 |
| Temperatura ambiente di trasporto dell'aria | -13,0000000000…158,0000000000 °F (-25…70 °C) |
| Temperatura ambiente dell'aria per il funzionamento | 14.0000000000…122.0000000000 °F (-10…50 °C) senza derating 122.0000000000…140.0000000000 °F (50…60 °C) con fattore di derating |
| Temperatura dell'aria ambiente per lo stoccaggio | -13,0000000000…158,0000000000 °F (-25…70 °C) |
| Categoria | US1CP4B22152 |
|---|---|
| Programma di sconti | CP4B |
| Codice GTIN | 3606480966408 |
| Restituibilità | SÌ |
| Paese di origine | ID |
| Tipo di unità di pacchetto 1 | PCE |
|---|---|
| Numero di unità nel pacchetto 1 | 1 |
| Pacchetto 1 Altezza | 3,346 pollici (8,500 cm) |
| Pacchetto 1 Larghezza | 10,827 pollici (27,500 cm) |
| Pacchetto 1 Lunghezza | 12,795 pollici (32,500 cm) |
| Peso del pacco 1 | 5,172 libbre (USA) (2,346 kg) |
| Tipo di unità di pacchetto 2 | P06 |
| Numero di unità nel pacchetto 2 | 24 |
| Pacchetto 2 Altezza | 29,528 pollici (75,000 cm) |
| Pacchetto 2 Larghezza | 23.622 pollici (60.000 cm) |
| Pacchetto 2 Lunghezza | 31,496 pollici (80,000 cm) |
| Peso del pacco 2 | 146,175 libbre (USA) (66,304 kg) |
