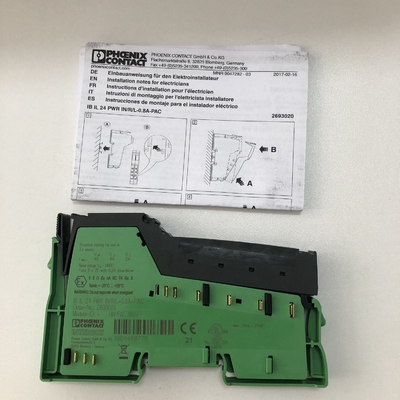

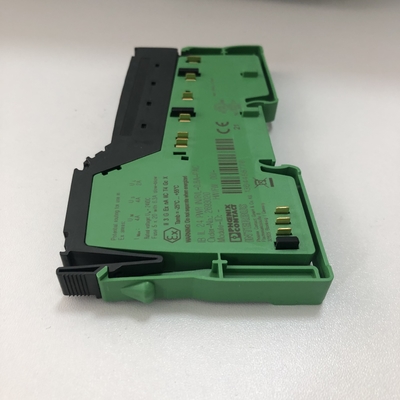

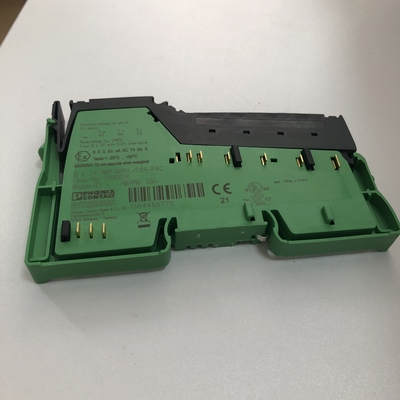

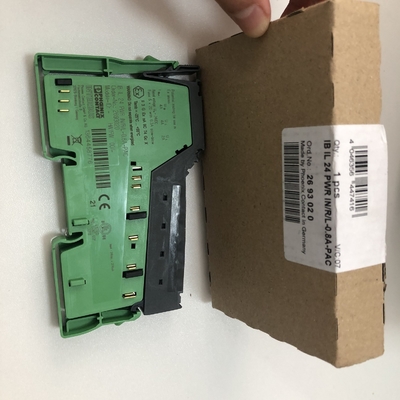

Phoenix IB IL 24 PWR IN/R/L-0.8A-PAC Blocco terminale in linea 24 V CC Verde

Il terminale è progettato per l'uso all'interno di una stazione in linea.LPer effettuare questo, applicare una tensione di corrente continua di 24 V (U24VLa potenza delle comunicazioni (U)L) viene generata da questa tensione.

1 Descrizione Terminale di potenziamento in linea per la potenza di comunicazione UL di 0,8 A IB IL 24 PWR IN/R/L-0,8A-PAC © scheda dati PHOENIX CONTACT Il terminale è progettato per l'uso all'interno di una stazione in linea.Se viene raggiunto il carico massimo dell'accoppiatore del bus per la potenza di comunicazione (UL), questo terminale può essere utilizzato per fornire di nuovo questa tensione. Per fare questo, applicare una tensione di 24 V DC (U24V) al terminale. La potenza di comunicazione (UL) viene generata da questa tensione.Caratteristiche Supporto della tensione di 24 V per la generazione della potenza di comunicazione (UL) fino a 0.8 A Da versione hardware 00, omologata per l'uso in aree potenzialmente esplosive della zona 2 AVVERTENZA:Rischio di esplosione quando utilizzato in aree potenzialmente esplosive, osservare le note corrispondenti. Questa scheda dati è valida solo in associazione con il manuale d'uso IL SYS INST UM E. Assicurarsi di utilizzare sempre la documentazione più recente.Può essere scaricato dal prodotto su phoenixcontact.net/prodotti

Dati di ordinazione Accessori Tipo Ordine n. Pcs./Pkt. Colore del connettore, per blocchi terminali di alimentazione in linea e segmenti (connettore/adattatore) IB IL SCN-PWR IN-CP 2727637 10 Campo di etichettatura, larghezza: 12.2 mm (marcatura) IB IL CAMPO 2 2727501 10 Striscia inserita, foglio, bianco, senza etichetta, può essere etichettato con: Sistemi di stampa per ufficio: stampante laser, tipo di montaggio: inserimento, campo di iscrizione: 62 x 10 mm (marcatura) ESL 62X10 0809492 1 Tipo di documentazione Ordine n.Pc./Pkt. Manuale d'uso, Inglese, Termini di automazione della gamma di prodotti Inline IL SYS INST UM E - - Dimensioni (dimensioni nominali in mm) Larghezza 12,2 mm Altezza 119,8 mm Profondità 71,5 mm 4 Dati tecnici 119,8 71,5 Dati generali Colore verde Peso 65 g (con connettore) Tipo di montaggio DIN rotaia Temperatura ambiente (operazione) -25 °C... 55 °C Temperatura ambiente (immagazzinamento/trasporto) -25 °C...85 °C Umidità ammissibile (operazione) 10 % ... 95 % (non condensante) Umidità ammissibile (immagazzinamento/trasporto) 10 %... 95 % (non condensante) IB IL 24 PWR IN/R/L-0.8A-PAC 7914_EN_02 PHOENIX CONTACT 4 / 8 Pressione dell'aria (operazione) 70 kPa...106 kPa (fino a 3000 m sul livello del mare) Pressione dell'aria (immagazzinamento/trasporto) 70 kPa ... 106 kPa (fino a 3000 m sul livello del mare) Grado di protezione IP20 Classe di protezione III, IEC 61140, EN 61140, VDE
