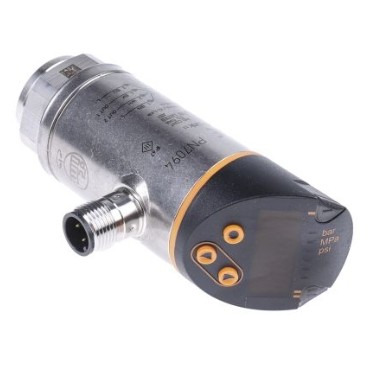

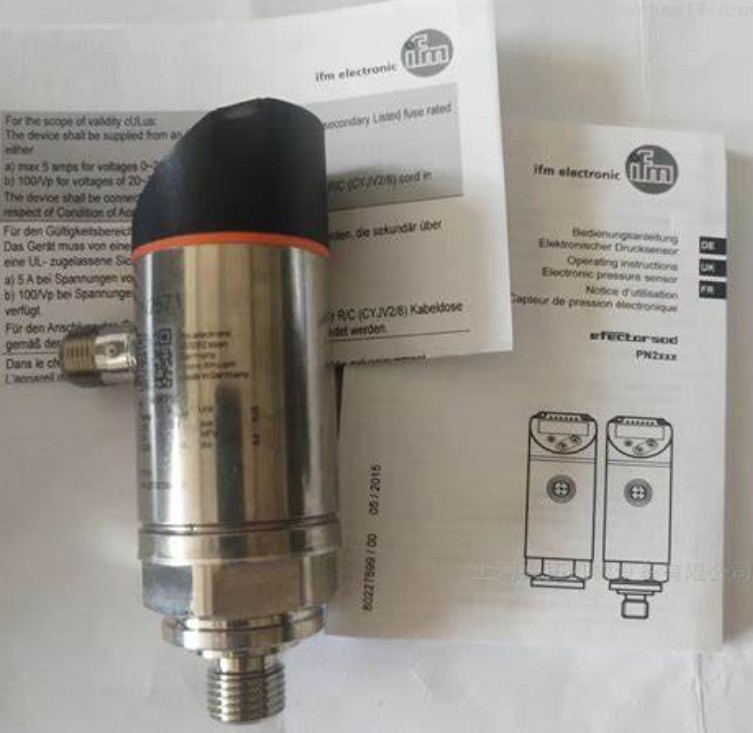

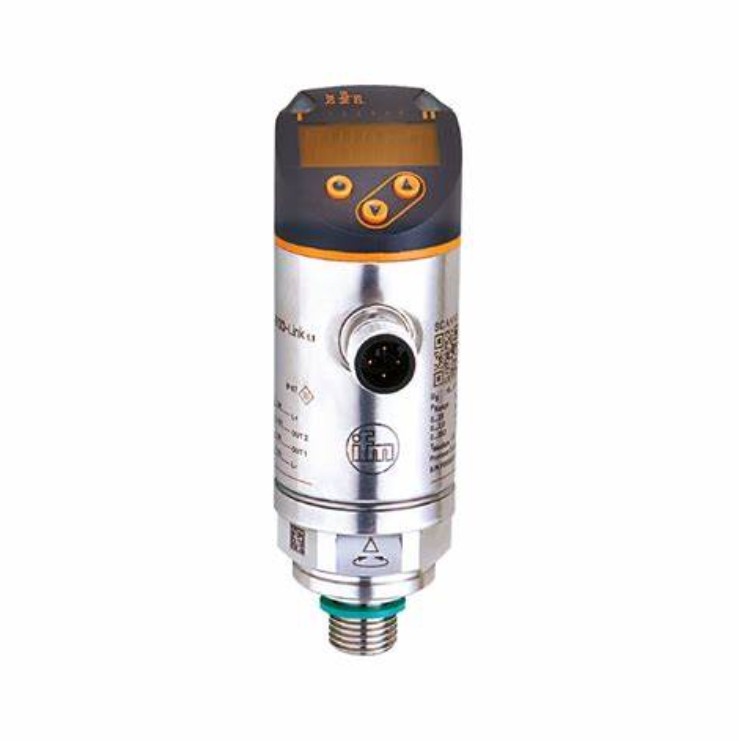

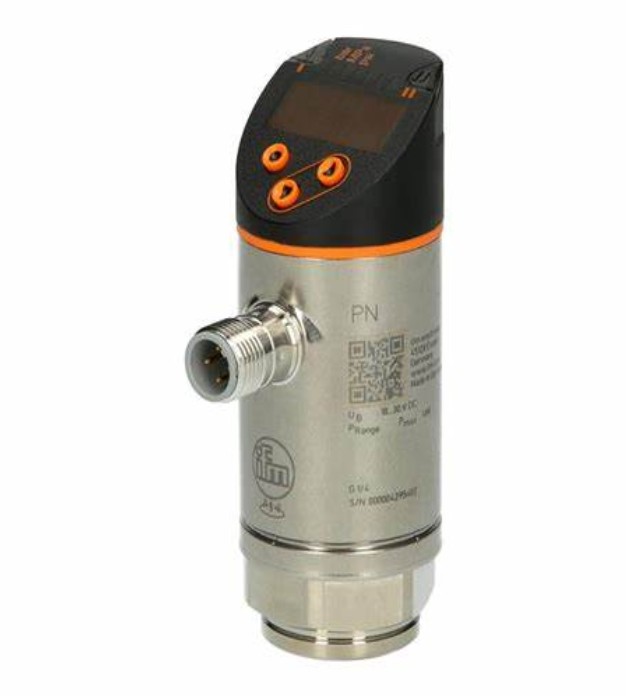

Sensore di pressione IFM con display PN2571 PN-250-SEG14-MFRKG/US/ /V

  • IFM Pressure Sensor With Display PN2571 PN-250-SEG14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2571 PN-250-SEG14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2571 PN-250-SEG14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2571 PN-250-SEG14-MFRKG/US/ /V
Luogo di origine Cina
Marca IFM
Certificazione CE
Numero di modello PN2571
Quantità di ordine minimo 1
Prezzo USD$370
Imballaggi particolari Cartucce
Tempi di consegna 4-6 settimane
Termini di pagamento L/C, D/A, D/P, T/T, Western Union, MoneyGram

Contattimi gratis campioni e buoni.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Temperatura media [°C] - Venticinque...80 Resistenza al vuoto [mbar] - 1000
Tempo di ritardo di accensione [s] - Sì, sì. Numero totale di uscite 2
Evidenziare

PN2571 Sensore di pressione con display

,

Sensore di pressione IFM con display

,

Sensore di pressione USA con display
Lasciate un messaggio
Descrizione di prodotto
Caratteristiche del prodotto
Numero di input e di output Numero di uscite digitali: 2; numero di uscite analogiche: 1
Intervallo di misura
0...250 bar 0...3625 psi 0...25 MPa
Connessione di processo connessione a filo G 1/4 filo esterno (DIN EN ISO 1179-2); filo interno:M5
Applicazione
Sistema connessioni placcate in oro
Elemento di misura cellula a pellicola sottile metallica
Applicazione per applicazioni industriali
Mediatiche liquidi e gas
Temperatura media [°C] - Venticinque...80
Min. pressione di scoppio
1200 bar 17400 psi 120 MPa
Pressione nominale
500 bar 7250 psi 50 MPa
Resistenza al vuoto [mbar] - 1000
Tipo di pressione pressione relativa
Dati elettrici
tensione di funzionamento [V] 18...30 DC; (per SELV/PELV)
Consumo corrente [mA] < 35
Resistenza di isolamento minima [MΩ] 100; (500 V di corrente continua)
Classe di protezione III
Protezione contro la polarità inversa - Sì, sì.
Tempo di ritardo di accensione [s] 0.3
Cane da guardia integrato - Sì, sì.
Importi / uscite
Numero di input e di output Numero di uscite digitali: 2; numero di uscite analogiche: 1
Prodotti
Numero totale di uscite 2
Segnale di uscita segnale di commutazione; segnale analogo; IO-Link; (configurabile)
Progettazione elettrica PNP/NPN
Numero di uscite digitali 2
Funzione di uscita normalmente aperto / chiuso; (configurabile)
Capacità di accensione (capacità di accensione) 2
Corrente nominale costante di uscita di commutazione DC [mA] 250
Frequenza di commutazione DC [Hz] < 500
Numero di uscite analogiche 1
corrente di uscita analogica [mA] 4- Sì, signore.20; (scalabile 1:5)
Mass. carico [Ω] 500
Voltaggio di uscita analogo [V] 0- Sì, signore.10; (scalabile 1:5)
Resistenza min. al carico [Ω] 2000
Protezione da cortocircuito - Sì, sì.
Tipo di protezione contro i cortocircuiti Sì (non bloccante)
Protezione da sovraccarico - Sì, sì.
Intervallo di misurazione/impostazione
Intervallo di misura
0...250 bar 0...3625 psi 0...25 MPa
Punto di partenza analogico
0...200 bar 0...2900 psi 0...20 MPa
Endpoint analogo
50...250 bar 725...3625 psi 5...25 MPa
Impostazione di fabbrica / CMPT = 2
Punto di impostazione SP
1.5...250 bar 25...3625 psi 0.15...25 MPa
Punto di ripristino rP
0.5... 249 bar 10...3610 psi 0.05- Sì, signore.24.9 MPa
Differenza minima tra SP e rP
1.5 bar 15 psi 0.15 MPa
In fasi di
0.5 bar 5 psi 00,05 MPa
Status_B Alta risoluzione / CMPT = 3
Punto di impostazione SP
1.6...250 bar 23...3626 psi 0.16...25 MPa
Punto di ripristino rP
0.5... 249 bar 8...3611 psi 0.05- Sì, signore.24.9 MPa
Differenza minima tra SP e rP
1.1 bar 15 psi 0.11 MPa
In fasi di
0.1 bar 1 psi 00,01 MPa
Accuratezza / deviazioni
Accuratezza del punto di commutazione [% della lunghezza] < ± 0,4(Ribaltare la voce a 1:1)
Ripetibilità [% della durata] < ± 0,1; (con fluttuazioni di temperatura < 10 K; abbassamento 1:1)
Disparità delle caratteristiche [% della lunghezza] Per la misurazione della velocità di carico del veicolo deve essere applicato un sistema di accensione a bordo.1; BFSL = Best Fit Straight Line; LS = impostazione del valore limite)
Disparità di isteresi [% della lunghezza] < ± 0,1(Ribaltare la voce a 1:1)
Stabilità a lungo termine [% della durata] < ± 0,05(Ribaltare 1:1; per 6 mesi)
Coefficiente di temperatura punto zero [% della lunghezza / 10 K] 0,2; (-25...80 °C)
Il coefficiente di spessore della temperatura [% della spessore / 10 K] 0,2; (-25...80 °C)
Nota sulla precisione / deviazione accuratezza del punto di commutazione, errore di linearità secondo DNV GL: < ± 1%: < ± 1%
Tempi di reazione
Tempo di risposta [ms] < 1.5
Tempo di ritardo programmabile dS, dr [s] 0- Sì, signore.50
Valore del processo di ammortizzazione dAP [s] 0- Sì, signore.4
Dimmissione per l'uscita analogica dAA [s] 0- Sì, signore.4
Tempo di risposta massimo di uscita analogica [ms] 3
Software / programmazione
Opzioni di impostazione dei parametri istesi / finestra; normalmente aperta / chiusa; ritardo di accensione/spena; smorzamento; unità di visualizzazione; uscita di corrente/tensione
Interfacce
Interfaccia di comunicazione IO-Link
Tipo di trasmissione COM2 (38,4 kBaud)
Revisione IO-Link 1.1
Norma SDCI IEC 61131-9
Modalità SIO - Sì, sì.
Classe di porto principale richiesta A; (quando il pin 2 non è collegato: B)
Dispositivi ID supportati
Tipo di operazione Dispositivo ID
Impostazione di fabbrica / CMPT = 2 460
Status_B Alta risoluzione / CMPT = 3 639
Nota
Per ulteriori informazioni si rimanda al file IODD PDF all'indirizzo "Download"
Impostazione di fabbrica / CMPT = 2
Profili Sensore intelligente: variabile dei dati di processo; identificazione del dispositivo, diagnosi del dispositivo
Min. tempo di ciclo del processo [ms] 2.3
Pressione di risoluzione IO-Link [bar] 0.1
Dati di processo IO-Link (ciclici)
Funzione lunghezza del bit
pressione 14
informazioni di commutazione binaria 2
Funzioni IO-Link (accicliche) tag specifico dell'applicazione
Status_B Alta risoluzione / CMPT = 3
Profili Sensore intelligente ED2: sensore di misurazione digitale (0x000A), identificazione e diagnosi (0x4000)
Min. tempo di ciclo del processo [ms] 3
Pressione di risoluzione IO-Link [bar] 0.1
Dati di processo IO-Link (ciclici)
Funzione lunghezza del bit
pressione 16
stato del dispositivo 4
informazioni di commutazione binaria 2
Funzioni IO-Link (accicliche) tag specifico dell'applicazione
Condizioni di esercizio
Temperatura ambiente [°C] - Venticinque...80
Temperatura di conservazione [°C] - Quaranta...100
Protezione IP 65; IP 67
Test / omologazioni
EMC
DIN EN 61000-6-2
DIN EN 61000-6-3
Resistenza agli urti
DIN EN 60068-2-27 50 g (11 ms)
Resistenza alle vibrazioni
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [anni] 129
Omologazione UL
Numero di omologazione UL Classificazione:
Direttiva sulle apparecchiature a pressione solide pratiche ingegneristiche; può essere utilizzato per i fluidi del gruppo 2; i fluidi del gruppo 1 su richiesta
Dati meccanici
Peso [g] 261.5
Materiale acciaio inossidabile (630/1.4542/17-4 PH); acciaio inossidabile (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
Materiali (parti bagnate) acciaio inossidabile (630/1.4542/17-4 PH)
Min. cicli di pressione 100 milioni
Torsione di serraggio [Nm] 25- Sì, signore.35; (torque di serraggio raccomandato; dipende dalla lubrificazione, dalla tenuta e dalla pressione nominale)
Connessione di processo connessione a filo G 1/4 filo esterno (DIN EN ISO 1179-2); filo interno:M5
Sigillamento delle connessioni di processo FKM (DIN EN ISO 1179-2)
Elemento restrittivo integrato No (può essere aggiornato)
Display / elementi operativi
Visualizzazione
Unità di visualizzazione 3 x LED, verde (bar, psi, MPa)
Status di commutazione 2 x LED, giallo
Valori misurati Display alfanumerico a 4 cifre rosso/verde
