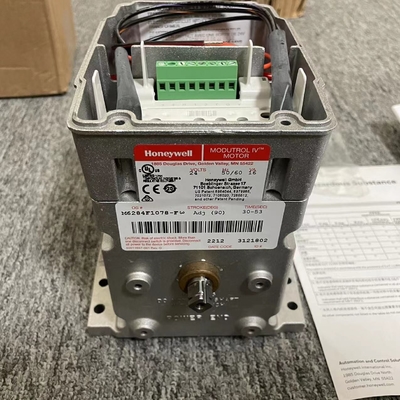

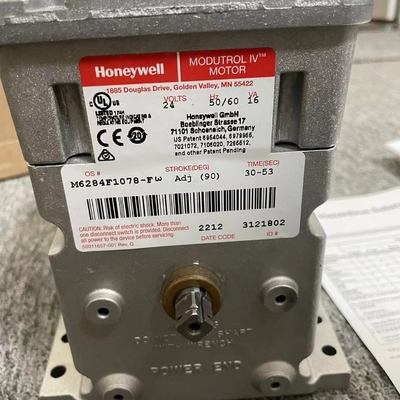

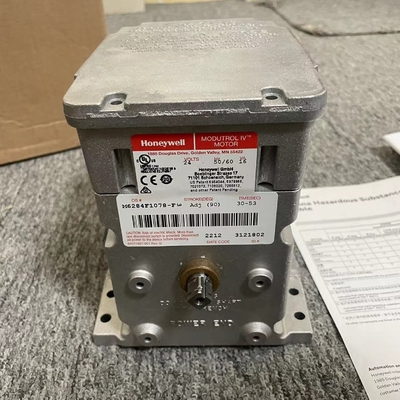

Honeywell originale M6284F1078-F Modutrol Motor Servo Actuator Stock con il miglior prezzo

Per i motori non in linea di rotazione, solo accensione a 160° Stroke1.Accensione del motore in posizione media come segueModelli senza trasformatore internoConnect 24 Vac ai terminali del motore 2 e 3 al motore di propulsioneI due terminali ortotermali i e 3 devono guidare il motore chiuso in senso opposto a quello violato da DOWVBT fino a quando il motore non raggiunge la posizione media.Modelli con un trasformatore interno-Connectjumper da R a 2 per guidare il motore aperto (in senso orario visto dall'estremità di alimentazione), o dai terminali R a i per azionare il motore chiuso (in senso opposto visto dall'estremità di potenza) fino a quando il motore raggiunge la posizione media.Vedi figura 14.3.Insert 1/8 in,screwdriver blade into slot on inneyellowcam and MOVETOP OFSCREWDRIVER as far aspossible counterclockwise(viewed from power end)Repeat in successive cam slots until inner cam is againstcounterclockwise stop.
4.Inserire la lama del cavatappi a 1/8 di pollice nella fessura della camma esterna gialla e MOVETOPOF del cavatappi per quanto possibile in senso orario.Ripetere nelle successive fessure della camma finché la camma esterna non si fermi in senso orario.
5- Controlla il tratto motorio prima di collegare il collegamento.6.Ricollegare il controller, sostituire

FUNZIONI • Sostituisce i motori M644, M944B,E,G,H,J,K,R,S e M945B,C,G,K,L,AD. • La scatola di giunzione integrata fornisce protezione contro le intemperie NEMA 3.• Il rimbalzo integrale della molla rimanda il motore in posizione normale quando viene interrotta l'alimentazione. • Il motore e i circuiti funzionano a partire da 24 V. I modelli sono disponibili con trasformatore installato in fabbrica o con un trasformatore interno a campo aggiunto.• I terminali a collegamento rapido sono di serie ̇ è disponibile un adattatore per terminali a vite. • È disponibile un supporto per l'adattatore per l'adattamento dell'altezza dell'albero dei motori più vecchi. • I motori sono dotati di corsia regolabile dal campo (da 90° a 160°).• Sono disponibili interruttori ausiliari integrati montati in fabbrica, o può essere aggiunto un campo. • Norma di tempistica nominale di 30 secondi (90° di corsa) e 60 secondi (160° di corsa).• I motori di ritorno a molla possono azionare i collegamenti delle valvole da un albero di potenza o da un albero ausiliario per applicazioni di valvole normalmente chiuse o normalmente aperte. • Tutti i modelli sono dotati di doppio albero (incastrato e collegato su entrambe le estremità). • Tutti i modelli sono dotati di camme di interruttore ausiliarie. • Torsione fissa su tutta la gamma di tensione.• I motori sono progettati per valvole e ammortizzatori normalmente aperti o normalmente chiusi. • I modelli della serie 62 sono dotati di un potenziometro di feedback elettricamente isolato che fornisce l'indicazione della posizione dell'albero. • I modelli della serie 62 TRADELINE hanno un feedback lineare.con una lunghezza massima di 20 mm o più. C
