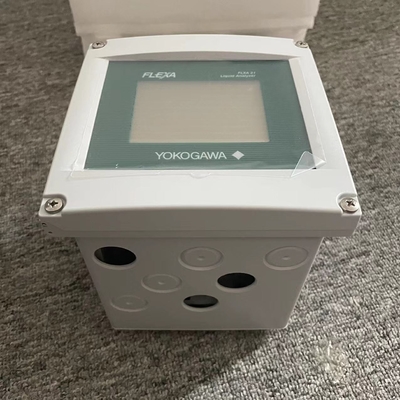

Yokogawa FLEXA serie analizzatori FLXA21-D-P-D-AB-C1-NN-A-N-LA-N-N-NN due fili analizzatore di sistema

Il FLXA202/FLXA21 è resistente alle intemperie e può essere installato sia all'interno che all'esterno.essere installato il più vicino possibile al sensore per evitare lunghi collegamenti tra lo strumento e il sensoreQuando si utilizza il sensore di pH, la lunghezza del cavo, compreso il cavo sensore, non deve superare i 20 metri (65,6 piedi); 60 metri (197 piedi) quando si utilizza la scatola di estensione BA10 e il cavo WF10.Per un sensore di conducibilità la lunghezza del cavo non deve superare i 60 metri (197 piedi)Per l'ossigeno disciolto la lunghezza del cavo del sensore non deve superare i 30 metri (100 piedi).Selezionare un sito di installazione in cui la temperatura ambiente e l'umidità siano entro i limiti delle specifiche dello strumento (cfr. capitolo 2). Se lo strumento è installato all'esterno ed è esposto alla luce solare diretta, deve essere utilizzato un coprifuoco antisolare Temperatura ambiente di funzionamento: -20 a +55 oC Temperatura di conservazione: -30 a +70 oC Umidità:10 a 90% RH a 40oC (non condensante) Selezionare un sito di installazione che soddisfi le seguenti condizioni. • Mechanical vibrations and shocks are negligible • No relay switch and power switch are installed close to the converter • There is space for cable connection beneath the cable glands • Not exposed to direct sunlight or severe weather conditions • Maintenance is possible • No corrosive atmosphere • Water Protection: IP66, NEMAType 4X (USA), Tipo 4X ((Canada

Il metodo di connessione del terminale di messa a terra è diverso per il FLXA202 e il FLXA21.l'alloggiamento del convertitore deve essere sempre collegato a una terra di classe D (resistenza alla terra pari o inferiore a 100 ohm). l Terziamento dell'alloggiamento FLXA202 Utilizzare il terminale fuori dall'alloggiamento del convertitore per la messa a terra (figura 2.9A). Utilizzare un terminale ad anello.connettere la protezione di un cavo blindato a doppio nucleo al terminale sul blocco terminale del convertitore. Non collegare lo scudo al terminale di terra nel distributore. l Terzazione dell'alloggiamento FLXA21 Collegare un singolo cavo separato per la messa a terra al blocco terminale nell'alloggiamento (figura 2.9B).Utilizzare un cavo con un diametro esterno di 3.4 a 7 mm. Poiché il cavo è molto sottile, inserire la manica all'interno del tappo standard della ghiandola del cavo e passare il cavo attraverso di esso.Quando il convertitore è collegato a un distributore, collegare lo schermo di un cavo blindato a doppio nucleo al terminale del blocco terminale del convertitore.
