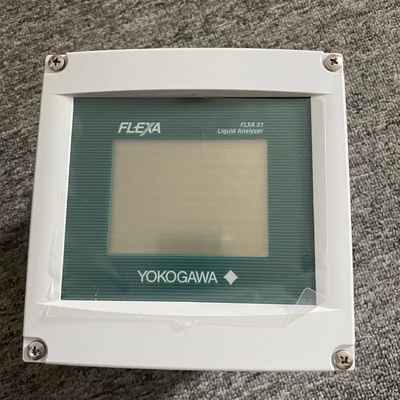

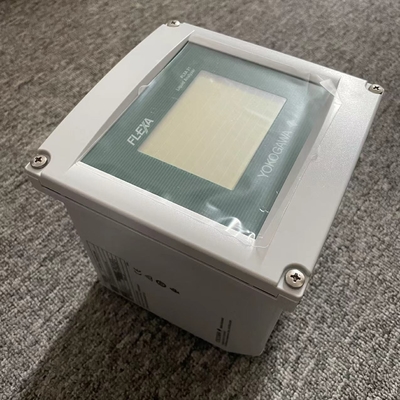

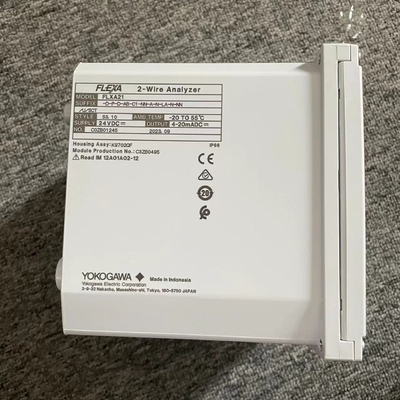

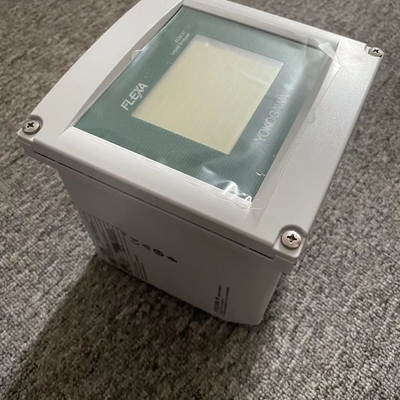

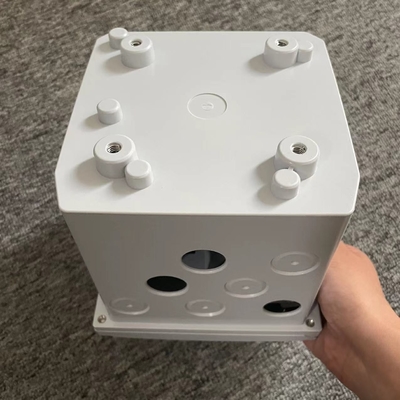

Analisi della serie FLEXA di Yokogawa FLXA21-D-P-D-AB-C1-NN-A-N-LA-N-NN a basso prezzo

Display domestico (quando due sensori sono collegati) 6.35 Tag:PH 24.9 4mA PH1 20mA °C 24 mV pH Tag:PH 25.0 °C 19 mV pH 10.38 A B C F K H E D G J Figura 1.8 Esempio di home display Home display Il home display appare al momento dell'avvio quando due sensori sono collegati e il monitor è disabilitato. (Non è disponibile il display principale quando è collegato un solo sensore) A: Valore di misura: Valore primario (con caratteri grandi/selezionabile dall'utente) B, C: Valore di misura:Valori secondari e terziari (caratteri piccoli) D: Unità per il valore primario E: Tag n. (programmabile dall'utente) F: Sensore n. G: Indicatore di benessere del sensore (più ■ indicare la migliore condizione) H:Indicatori di sospensione/lavaggio (appari solo durante le operazioni di sospensione/lavaggio) J: Display e parametro di uscita analogici (es.: PH1...PH=Parameter, 1=numero del sensore) K: Indicatori di guasto/avvertimento (indicati lampeggiando solo durante lo stato di guasto/avvertimento) 4mA Diff-pH 20mA pH 0,03 C 6,35 24.9 °C 24 mV Tag: PH pH dati calcolati 4mA PH1 20mA pH 10,38 R ((1) 25,0 °C 19 mV pH 10,38 Tag:PH Sistema ridondante Figura 1.9 Esempio di visualizzazione domestica dei dati calcolati e sistema ridondante n Visualizzazione Zoom Successiva 20 12 4 mA 15.00 HOLD FAIL WASH Successiva figura 1.10 Esempio di schermo zoom Il schermo zoom appare quando viene premuto il pulsante Zoom sul display principale.Lo schermo Zoom mostra una visualizzazione grafica facile da leggere dello stato di uscita. premendo Next viene visualizzato lo stato di contatto se la comunicazione è impostata sul distributore PH201G. premendo di nuovo Next vengono visualizzate le informazioni sullo stato dello strumento. <1.INTRODUZIONE E DESCRIPZIONE GENERALE > 1-9 IM 12A01A02-01E 9a edizione : Mar. 23, 2018-00 n Indicatore di tendenza 12.00 8.40 5.60 2.50 12:00 12:20 12:40 9.10pH Valore medio minimo massimo di corrente del processo Time Tag:Valore di misura (pH) Valore massimo su questo display Valore minimo su questo display PH pH1 A D B G E C F Figura 1.11 Esempio di visualizzazione della tendenza La visualizzazione della tendenza appare quando viene premuto il pulsante Trend sul display Zoom. A: asse X; asse Tempo (programmabile dall'utente da 15 minuti a 14 giorni) B:Asse YL'asse del valore di misura (programmabile dall'utente) C: tag n. D: valore di misura corrente con unità E: tendenza (valori massimi, minimi e medi durante il tempo di aggiornamento del display) F:Icona (valore di misura corrente), e valori massimi e minimi fino all'aggiornamento della visualizzazione) G: Indicatori di errore/avvertimento (indicati lampeggiando solo durante lo stato di errore/avvertimento)
