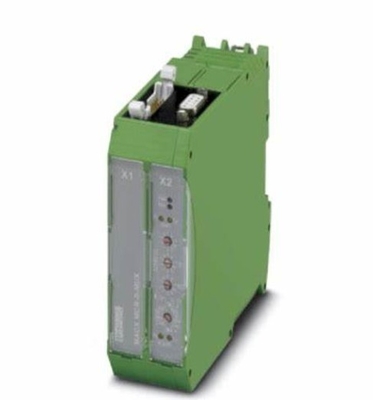

NS 35/7.5 o NS 32 Phoenix Contatto 2865599 Sensore HART Protocollo Multiplexer Tipo HART

Phoenix Contact - MACX Analog Series Signal Conditioning & Signal Converters MACX analogicoI condizionatori di segnale offrono una sicurezza eccezionale per le applicazioni che richiedono una protezione completa contro le esplosioni e una sicurezza funzionale.elaborazione di segnali analogici e digitali senza interferenzeOltre alla protezione contro le esplosioni per tutte le zone e i gruppi di materiali, MACX Analog fornisce la sicurezza funzionale in conformità con SIL IEC/EN 61508 e PL EN ISO 13849.Vantaggi:

• Alta qualità del segnale con isolamento elettrico sicuro e lunga durata grazie al basso auto riscaldamento
• Considerabile risparmio di spazio con una larghezza complessiva di soli 12,5 mm per le funzioni standard mono e bicanali
• Fornitura flessibile: collegamento modulare di potenza a 24 V con segnalazione di errore di gruppo o ingresso ad ampio raggio fino a 230 V CA/CC
• Tecnologia di collegamento facile da utilizzare con blocchi terminali codificati e collegati, con connessione a vite o connessione push-in opzionale
• Connessione rapida del segnale con portatori di terminazione compatti e robusti per il cablaggio del sistema

• Numero dell'articolo	2865599
  Unità di imballaggio	1 pc
  Quantità minima d'ordine	1 pc
  chiave di vendita	C402
  Codice del prodotto	CK11ZZ
  Pagina del catalogo	Pagina 172 (C-5-2019)
  Numero GTIN	4046356153898
  Peso per pezzo (compreso l'imballaggio)	206.4 g
  Peso per pezzo (escluso l'imballaggio)	206.4 g
  Numero della tariffa doganale	85176200
  Paese di origine	DE

• Dati commerciali chiave

  Chiave d'ordine	2865599
  Unità di imballaggio	1 pc
  Pagina del catalogo	Pagina 166 (C-5-2017)
  Numero GTIN	4046356153898
  Peso per pezzo (escluso l'imballaggio)	211.400 g
  Numero tariffario doganale	85176200
  Paese di origine	DE (Germania)

  Dimensioni

  Larghezza	35.2 mm
  Altezza	99 mm
  Profondezza	114.5 mm

  Condizioni ambientali

  Temperatura ambiente (operazione)	-20 °C... 60 °C
  Temperatura ambiente (immagazzinamento/trasporto)	-40 °C... 80 °C
  Umidità relativa massima ammissibile (operazione)	≤ 95% (non condensante)

  Interfaccia dei dispositivi di campo (HART)

  Canali	16 o 32; regolabile con un interruttore
  Metodo di connessione	Cable a nastro piatto, 14 posizioni (inclusi)
  Segnale	HART FSK
  Specifica HART	HART Field Communication Protocol Rev. 6.0 (compatibile verso il basso fino a Rev. 4.0); FSK Physical Layer Specification (Rev. 8.1)
  Display di trasmissione dati	Due LED gialli "Tx" e "Rx" "HART"
  Errore di visualizzazione	LED rosso "ERR" (lampeggia in caso di errore nel bus HART)

  Interfaccia RS-485

  Metodo di connessione	D-SUB-9 connettore femminile
  Segnale	RS-485
  Controllo/protocolli del flusso di dati	Compatibile con server OPC HART, PDM, PRM e FDT/DTM
  Numero di multiplexatori HART per segmento di autobus	Max 31
  Impostazione dell'indirizzo	0- Sì, signore.127; utilizzando un interruttore rotativo nella parte anteriore
  Tasso di dati	9600 / 19200 / 38400 / 57600 [bps]; tramite interruttore rotativo nella parte anteriore
  Lunghezza della trasmissione	≤ 1200 m
  Visualizzazione	Due LED gialli "Tx" e "Rx" "RS-485"

  Dati generali

  Tensione di alimentazione	24 V di corrente
  Intervallo di tensione di alimentazione	18 V... 31,2 V
  Consumo corrente tipico	55 mA
  Consumo di potenza nominale	1.35 W
  Display della tensione di funzionamento	LED verde "PWR"
  Controllo della sottovolta	Sì (senza dispositivi difettosi / stati di uscita)
  Isolamento galvanico del segnale HART/RS-485	350 V CA
  Isolamento galvanico dei segnali HART tra loro	100 V di corrente continua (capacità)
  Isolamento galvanico del segnale/alimentazione HART	350 V CA
  Isolamento galvanico di RS-485/alimentazione	350 V CA
  Monitoraggio degli errori	Errore del processore: lampeggia il LED "PWR"; errore nella comunicazione HART: lampeggia il LED "ERR"
  Conformità	Conformità CE
