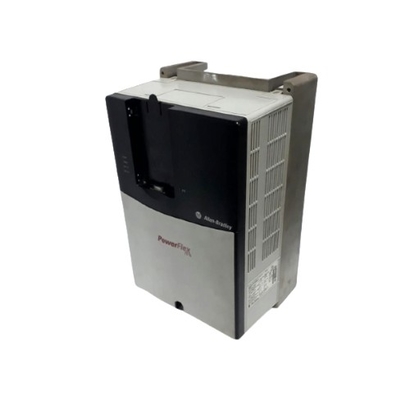

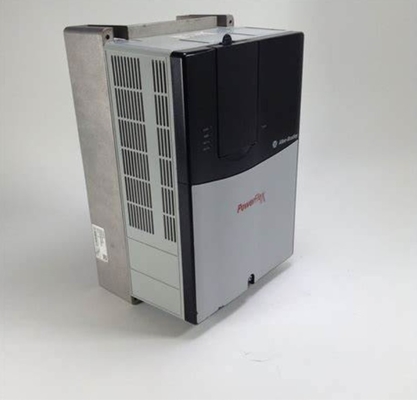

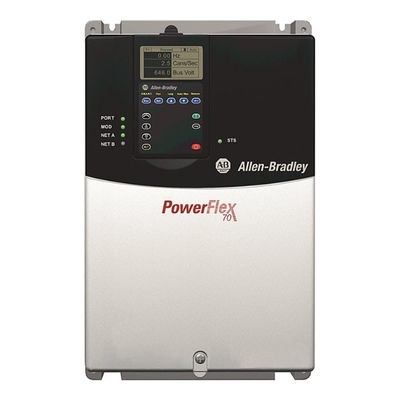

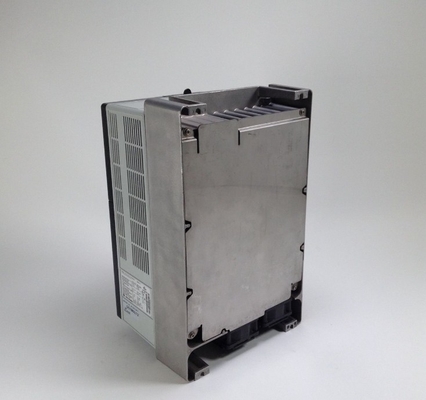

| Numero di uscite analogiche |
1 |
| Tensione di rete |
400 V |
| Resistenza alla rottura integrata |
NO |
| Resistenze di frenatura dinamica interne |
62 Ohm |
| Freno IGBT |
IGBT freno installato |
| Spegnimento dell'uscita per sottotensione del bus |
305 V CC a 380/400 V |
| Livello di guasto sottotensione bus |
300 V CC a 380/400 V |
| Modulo di comunicazione interna |
Nessun modulo di comunicazione |
| Intervento per sottotensione ingresso CA |
233 V CA a 380/400 V |
| Tensione bus, nom |
540 V CC a 380/400 V |
| Intervento per sovratensione del bus |
810 V CC a 380/400 V |
| Corrente nominale dell'interruttore automatico, max |
120 A a 400 V CA, trifase |
| Corrente nominale del protettore del circuito del motore, max |
50 A a 400 V CA, trifase |
| Corrente nominale in uscita, continua |
30 A a 400 V CA, trifase |
| Corrente nominale in uscita, 1 min |
33 A a 400 V CA, trifase |
| Corrente nominale in uscita, 3 sec |
45 A a 400 V CA, trifase |
| Ride-through del controllo logico |
Minimo 0,5 secondi, tipico 2 secondi |
| Resistenza freno |
Senza resistenza freno montata sull'azionamento |
| Immettere la corrente nominale |
30,3 A a 400 V CA, trifase |
| Documentazione |
Manuale |
| Frequenza portante |
Controllo standard: 2, 3, 4, 5, 6, 7, 8, 9 e 10 kHz, controllo vettoriale: 2, 4, 8 e 12 kHz, classificazione del convertitore basata su 4 kHz |
| Quadratura dell'encoder |
90°±27° |
| Intervento per sovratensione in ingresso CA |
475 V CA a 380/400 V |
| Potenza nominale in ingresso |
21 kVA a 400 V CA, trifase |
| Corrente nominale del fusibile ritardato a doppio elemento |
40...60 A a 400 V CA, trifase |
| Corrente nominale del fusibile non ritardato |
40...120 A a 400 V CA, trifase |
| Termistore del dissipatore di calore |
Monitorato dall'intervento di sovratemperatura del microprocessore |
| Rapporto tra potenza e potenza del motore, max |
Rapporto consigliato non superiore a 2:1 |
| Modalità di arresto |
Molteplici modalità di arresto programmabili tra cui: rampa, inerzia, freno CC, freno rapido, rampa di mantenimento e curva a S |
| Precisione della frequenza |
Ingresso digitale: entro ±0,01% della frequenza di uscita impostata |
| Accelerazione/decelerazione |
Due tempi di accelerazione e decelerazione programmabili in modo indipendente.Ogni tempo può essere programmato da 0 a 3600 secondi con incrementi di 0,1 secondi |
| Numero di ingressi digitali |
6 |
| Numero di uscite digitali |
2 |
| Numero di ingressi analogici |
2 |
| Perdita di watt interni |
42,9 W a 400 V, 15 Hp in servizio normale |
| Tensione motore, nom |
Valore nominale convertitore 460 V a 380...480 V, tensione di linea nominale 480 V |
| Protocollo di supporto per DeviceNet |
SÌ |
| Modello di interfaccia umana |
Nessuna piastra vuota HIM |
| Applicazione consentita in zona industriale |
SÌ |
| Perdita di watt esterni |
432,9 W a 400 V, 15 Hp in servizio normale |
| Perdita totale di watt |
475,8 W a 400 V, 15 Hp in servizio normale |
| Protocollo di supporto per EtherNet/IP |
SÌ |
| Tensione di linea, nom |
Valore nominale convertitore 480 V a 380...480 V, tensione nominale motore 460 V |
| Frequenza di rete |
50 Hz |
| Gamma di frequenza di uscita |
Controllo standard: 0...400 Hz, controllo avanzato: 0...500 Hz |
| Filtraggio EMC interno |
Secondo filtro ambientale conforme alla direttiva CE EMC (89/336/CEE) |
| Opzione di feedback |
Nessun feedback |
| Guida a tutta la potenza |
Valore nominale convertitore 460...528 V a 380...480 V, tensione nominale motore 460 V |
| Campo operativo dell'azionamento |
Valore nominale convertitore 342...528 V a 380...480 V, tensione nominale motore 460 V |
| Regolazione della coppia |
Senza feedback +/-10%, con feedback +/-5% |
| Tipo di custodia |
Montaggio a pannello: IP20/NEMA Tipo 1 |
| Corrente nominale in uscita |
30 A, 15 kW per uso normale, 11 kW per uso pesante, telaio D |
| Funzionamento della ventola di raffreddamento |
Telai B, D ed E: la ventola funziona quando viene applicata l'alimentazione ed è in funzione |
| Opzioni di controllo |
Controllo migliorato con I/O a 24 V |
| Guidare l'intervento per sovracorrente |
Limite di corrente software: 20...160% della corrente nominale |
| Efficienza |
97,5% ad ampere nominale, volt di linea nominale |
| Fornitura encoder |
5 V/12 V configurabile ±5% |
| Regolazione della velocità di controllo |
Senza feedback (modalità controllo vettoriale): 0,1% della velocità base su un intervallo di velocità 120:1, intervallo operativo 120:1, larghezza di banda 30 rad/sec |
| Capacità limite corrente |
Limite di corrente proattivo programmabile dal 20...160% della corrente di uscita nominale, guadagno proporzionale e integrale programmabili in modo indipendente |
| Controllo motore selezionabile |
Vettore sensorless con sintonizzazione completa.V/Hz standard con funzionalità completamente personalizzate e controllo vettoriale |
| Regolazione della velocità di controllo della frequenza |
Con compensazione dello scorrimento (modalità Volt per Hertz): 0,5% della velocità base su un intervallo di velocità 40:1, intervallo operativo 40:1, larghezza di banda 10 rad/sec |
| Fasi di ingresso |
L'ingresso trifase fornisce la potenza nominale completa per tutti gli azionamenti.il funzionamento monofase fornisce il 50% della corrente nominale |
| Metodo di controllo |
PWM codificato sinusoidale con frequenza portante programmabile.Le classificazioni si applicano a tutte le unità |
| Numero di interfacce HW RS-232 |
2 |
| Numero di interfacce HW RS-485 |
2 |
| Numero di interfacce HW USB |
2 |
| Numero di fasi in uscita |
3 |
| Numero di fasi in ingresso |
3 |
| Tolleranza relativa della tensione netta simmetrica |
10% |
| Con elemento di controllo |
SÌ |
| Protocollo di supporto per TCP/IP |
SÌ |
| Protocollo di supporto per Profibus |
SÌ |
| Protocollo di supporto per CAN |
SÌ |
| Protocollo di supporto per Modbus |
SÌ |
| È consentita l'applicazione in ambito domestico e commerciale |
SÌ |
| Protezione da sovraccarico del motore |
Protezione da sovraccarico del motore di classe 10 secondo l'articolo 430 NEC e protezione da sovratemperatura del motore secondo l'articolo NEC 430.126 (A)(2).File UL 508C E59272 |
| Tolleranza sulla frequenza di ingresso |
47 Hz |
| Ciclo di lavoro dell'encoder |
50%±10% |
| Tolleranza di tensione |
-10% |
| Fattore di potenza di spostamento (tutti gli azionamenti) |
0,98 nell'intera gamma di velocità |
| Resistenza al cortocircuito, max |
200000 amp simmetrici |
| Intervallo di tensione in uscita |
0 alla tensione nominale del motore |
| Tipo di codificatore |
Incrementale, doppio canale |
| Corsa di potenza |
15 millisecondi a pieno carico |
| Viaggio in cortocircuito |
Fase-fase sull'uscita del convertitore |
| Viaggio per guasto a terra |
Fase-terra sull'uscita del convertitore |
| Rapporto tra potenza e potenza del motore, min |
Rapporto consigliato non inferiore a 1:2 |
| Immunità al rumore della logica di controllo |
Transitori dell'arco doccia fino a 1500 V di picco |
| Transitori di linea |
Fino a 6000 volt di picco secondo IEEE C62.41-1991 |
| Corrente nominale di cortocircuito, max |
Corrente nominale massima di cortocircuito per soddisfare la capacità del fusibile/interruttore automatico specificata |
| Sovraccarico intermittente |
Capacità di sovraccarico del 110% fino a 1 minuto, capacità di sovraccarico del 150% fino a 3 secondi |
