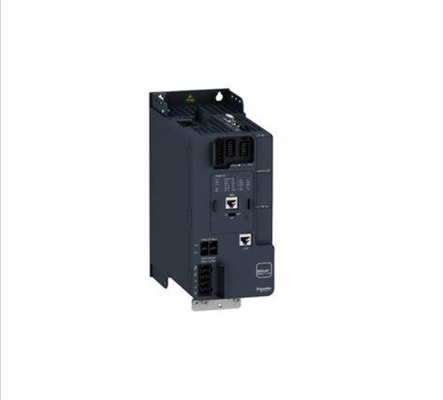

| Numero di ingresso discreto |
5 |
| Tipo di ingresso discreto |
PTI programmabile come ingresso a impulsi 0...30 kHz, 24 V DC 30 V)
DI1...DI5 Safe Torque Off, 24 V CC 30 V)3,5 kOhm
programmabile |
| numero di velocità preimpostate |
16 velocità preimpostate |
| Numero di uscite discrete |
2.0 |
| Tipo di uscita discreta |
Uscita programmabile DQ1, DQ2 30 V CC 100 mA |
| numero dell'ingresso analogico |
1 |
| Tipo di ingresso analogico |
AI1 corrente configurabile via software 0...20 mA 250 Ohm 12 bit
Sonda di temperatura o sensore di livello dell'acqua configurabile via software AI1
AI1 tensione configurabile tramite software 0...10 V CC 31,5 kOhm 12 bit
AI2 tensione configurabile tramite software - 10...10 V CC 31,5 kOhm 12 bit |
| numero dell'uscita analogica |
1 |
| Tipo di uscita analogica |
Tensione configurabile tramite software AQ1 0...10 V CC 470 Ohm 10 bit
Corrente configurabile via software AQ1 0...20 mA 500 Ohm 10 bit |
| Numero dell'uscita relè |
2 |
| Tensione di uscita |
<= tensione di alimentazione |
| Tipo di uscita relè |
Uscite relè R1A
Uscite relè R1C 100000 cicli
Uscite relè R2A
Uscite relè R2C 100000 cicli |
| Corrente di commutazione massima |
Uscita relè R1C resistivo, cos phi = 1 3 A 250 V AC
Uscita relè R1C resistivo, cos phi = 1 3 A 30 V DC
Uscita relè R1C induttiva, cos phi = 0,4 7 ms 2 A 250 V CA
Uscita relè R1C induttiva, cos phi = 0,4 7 ms 2 A 30 V CC
Uscita relè R2C resistivo, cos phi = 1 5 A 250 V AC
Uscita relè R2C resistivo, cos phi = 1 5 A 30 V DC
Uscita relè R2C induttiva, cos phi = 0,4 7 ms 2 A 250 V CA
Uscita relè R2C induttiva, cos phi = 0,4 7 ms 2 A 30 V CC |
| Corrente di commutazione minima |
Uscita relè R1B 5 mA 24 Vcc
Uscita relè R2C 5 mA 24 V CC |
| Interfaccia fisica |
RS485 a 2 fili |
| Tipo di connettore |
1 RJ45 |
| Modalità di accesso |
Slave Modbus RTU |
| Velocità di trasmissione |
4,8 kbit/s
9,6 kbit/s
19,2 kbit/s
38,4 kbit/s |
| Telaio di trasmissione |
RTU |
| Numero di indirizzi |
1…247 |
| Formato dei dati |
8 bit, parità dispari, pari o nessuna configurabile |
| Tipo di polarizzazione |
Nessuna impedenza |
| Possibilità di funzionamento a 4 quadranti |
VERO |
| Profilo di controllo del motore asincrono |
Standard di coppia variabile
Modalità di coppia ottimizzata
Standard di coppia costante |
| Profilo di controllo del motore sincrono |
Motore a magnete permanente
Motore a riluttanza |
| Grado di inquinamento |
2 CEI 61800-5-1 |
| Frequenza massima di uscita |
0,599kHz |
| Rampe di accelerazione e decelerazione |
Lineare regolabile separatamente da 0,01...9999 s
S, U o personalizzato |
| Compensazione dello scorrimento del motore |
Regolabile
Automatico qualunque sia il carico
Può essere soppresso
Non disponibile nella legge sui motori a magneti permanenti |
| Frequenza di commutazione |
2...16 kHz regolabile
7...16 kHz con fattore di declassamento |
| Frequenza di commutazione nominale |
4kHz |
| Frenata fino all'arresto |
Tramite iniezione DC |
| Chopper di frenatura integrato |
VERO |
| Corrente di linea |
15,3 A 380 V servizio normale)
12,2 A 480 V servizio normale)
20,0 A 380 V servizio pesante)
16,0 A 480 V servizio pesante) |
| Corrente di linea |
20 A 380 V senza induttanza di linea per servizio pesante)
16 A 480 V senza induttanza di linea per carichi pesanti)
15,3 A 380 V con induttanza di linea esterna servizio normale)
12,2 A 480 V con induttanza di linea esterna servizio normale)
11,6 A 380 V con induttanza di linea esterna per carichi pesanti)
9,4 A 480 V con induttanza di linea esterna per carichi pesanti) |
| Corrente di ingresso massima per fase |
20,0 A |
| Tensione di uscita massima |
480 V |
| Potere apparente |
12,1 kVA 480 V servizio normale)
13,3 kVA 480 V servizio pesante) |
| Corrente transitoria massima |
18.2 A 60 s servizio normale)
19.1 A 60 s servizio pesante)
22.3 A 2 s servizio normale)
22,9 A 2 s servizio pesante) |
| Connessione elettrica |
Morsetto a vite 4...6 mm² Bus CC
Terminale a vite controllo 0,2...2,5 mm²
Morsetto a vite 1,5...6 mm² lato linea
Morsetto a vite motore 1,5...6 mm² |
| Linea prospettica Isc |
22kA |
| Corrente di carico di base con sovraccarico elevato |
12,7 A |
| Corrente di carico di base con sovraccarico basso |
16,5 A |
| Dissipazione di potenza in W |
Convezione naturale 134 W 380 V 4 kHz servizio pesante)
Convezione forzata 134 W 380 V 4 kHz servizio pesante)
Convezione naturale 164 W 380 V 4 kHz servizio normale)
Convezione forzata 164 W 380 V 4 kHz servizio normale) |
| Connessione elettrica |
Morsetto a vite bus CC 4...6 mm² AWG 12...AWG 10
Morsetto a vite di controllo 0,2...2,5 mm² AWG 24...AWG 12
Morsetto a vite lato linea 1,5...6 mm² AWG 14...AWG 10
Morsetto a vite motore 1,5...6 mm² AWG 14...AWG 10 |
| Con funzione di sicurezza Safely Limited Speed (SLS) |
VERO |
| Con funzione di sicurezza Gestione sicura del freno (SBC/SBT) |
VERO |
| Con funzione di sicurezza Safe Operating Stop (SOS) |
Falso |
| Con funzione di sicurezza Posizione sicura (SP) |
Falso |
| Con funzione di sicurezza Logica programmabile sicura |
Falso |
| Con funzione di sicurezza Safe Speed Monitor (SSM) |
Falso |
| Con funzione di sicurezza Safe Stop 1 (SS1) |
VERO |
| Con sft fct Safe Stop 2 (SS2) |
Falso |
| Con funzione di sicurezza Safe Torque Off (STO) |
VERO |
| Con funzione di sicurezza Safely Limited Position (SLP) |
Falso |
| Con funzione di sicurezza Safe Direction (SDI) |
Falso |
| Tipo di protezione |
Motore con protezione termica
Motore Safe Torque Off
Motore con perdita di fase del motore
Azionamento di protezione termica
Azionamento Safe Torque-Off
Azionamento surriscaldato
Azionamento in sovracorrente
Sovracorrente in uscita tra fase motore e comando di terra
Sovracorrente in uscita tra le fasi del motore dell'azionamento
Cortocircuito tra fase motore e comando di terra
Cortocircuito tra le fasi del motore dell'azionamento
Azionamento con perdita di fase del motore
Azionamento contro la sovratensione del bus CC
Convertitore di sovratensione di rete
Azionamento in minima tensione di rete
Azionamento per perdita alimentazione in ingresso
Superamento del limite di velocità dell'azionamento
Interruzione sull'azionamento del circuito di controllo |
| Larghezza |
4,33 pollici (110,0 mm) |
| Altezza |
10,63 pollici (270,0 mm) |
| Profondità |
9,21 pollici (234,0 mm) |
| Peso netto |
6,39 libbre (USA) (2,9 kg) |
| Corrente di uscita continua |
16,5 A 4 kHz servizio normale
12,7 A 4 kHz per uso intensivo |
