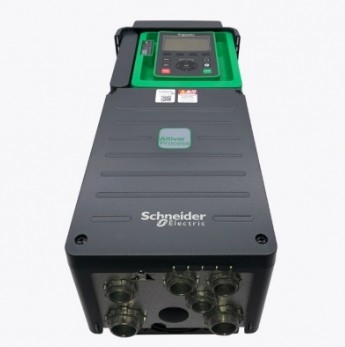

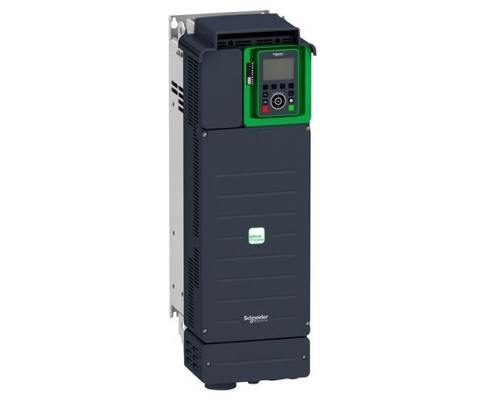

Azionamento a velocità variabile Schneider ATV630, 30 kW/40 CV, 380-480 V, IP21/UL Tipo 1 ATV630D30N4
| Luogo di origine | Cina |
|---|---|
| Marca | Schneider |
| Certificazione | CE |
| Numero di modello | ATV630D30N4 |
| Quantità di ordine minimo | 1 |
| Prezzo | USD$950 |
| Imballaggi particolari | Cartucce |
| Tempi di consegna | in magazzino |
| Termini di pagamento | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione | 500 pz |
Contattimi gratis campioni e buoni.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| breve nome del dispositivo | ATV630 | Variante | Versione standard |
|---|---|---|---|
| linea futura ISC | Ka 50 | Logica di input discreta | 16 velocità predefinite |
| Evidenziare | 40 CV Schneider a velocità variabile,IP21 Azionamento a velocità variabile Schneider,380-480V Schneider a velocità variabile |
||
Descrizione di prodotto

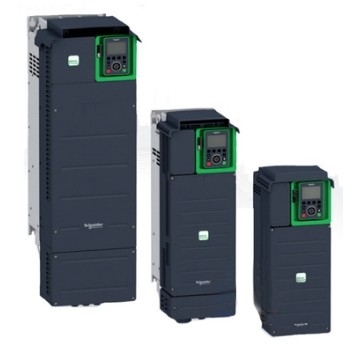

Questo variatore di velocità Altivar Process ATV600 può alimentare motori di potenza sincroni e asincroni trifase.Dispone di 3 porte di comunicazione RJ45 integrate di serie, 1 porta Ethernet, 2 porte seriali.Funziona con una tensione di alimentazione nominale compresa tra 380 V e 480 V CA.Questa unità offre fino al 30% di risparmio energetico in standby grazie all'innovativa operazione "Stop and Go" senza costi aggiuntivi.È adatto per motori con potenza fino a 30kW / 40hp per applicazioni che richiedono un leggero sovraccarico (fino al 120%).È adatto per motori con potenza fino a 22kW / 30hp per applicazioni che richiedono un sovraccarico significativo (fino al 150%).Pesa 28 kg e le sue dimensioni sono: 226 mm di larghezza, 673 mm di altezza, 271 mm di profondità.Questa unità è focalizzata sulla gestione dei fluidi, sulla lavorazione e sul risparmio energetico, offre ampia flessibilità nelle applicazioni relative ad acqua e acque reflue, estrazione mineraria, minerali e metalli, petrolio e gas e alimenti e bevande.Gli accessori (kit ventola, terminale grafico) e le opzioni (moduli di espansione I/O, moduli di comunicazione, filtri di ingresso EMC) sono disponibili con i variatori Altivar Process ATV600, a seconda della taglia del variatore.È progettato per essere montato in posizione verticale (+/- 10°) su una parete.Questo nuovo concetto di azionamenti soddisfa le principali esigenze dei processi e dei servizi in termini di efficienza delle apparecchiature e costo totale di proprietà supportando la gestione dell'energia, la gestione delle risorse e anche le prestazioni complessive del processo.
| Gamma di prodotti | Processo Altivar ATV600 |
|---|---|
| tipo di prodotto o componente | Guida a velocità variabile |
| Applicazione specifica del prodotto | Processo e utilità |
| Nome breve del dispositivo | ATV630 |
| variante | Versione standard |
| destinazione del prodotto | Motori asincroni Motori sincroni |
| Filtro EMC | Integrato con 50 m conforme a EN/IEC 61800-3 categoria C2 Integrato con 150 m conforme alla norma EN/IEC 61800-3 categoria C3 |
| Grado di protezione IP | IP21 conforme a IEC 61800-5-1 IP21 conforme a IEC 60529 |
| Tensione di alimentazione nominale [Us]. | 380...480 V |
| Grado di protezione | UL tipo 1 conforme a UL 508C |
| Tipo di raffreddamento | Convezione forzata |
| Frequenza di fornitura | 50...60Hz - 5...5% |
| Tensione di alimentazione nominale [Us]. | 380...480 V - 15...10 % |
| Potenza motore kW | 30 kW (servizio normale) 22 kW (servizio pesante) |
| Potenza motore hp | Servizio normale da 40 CV 30 cv per servizio pesante |
| Corrente di linea | 53,3 A a 380 V (impiego normale) 45,9 A a 480 V (impiego normale) 40,5 A a 380 V (impiego gravoso) 35,8 A a 480 V (impiego gravoso) |
| Linea prospettica Isc | 50kA |
| Potere apparente | 38,2 kVA a 480 V (servizio normale) 29,8 kVA a 480 V (servizio gravoso) |
| Corrente di uscita continua | 61,5 A a 4 kHz per servizio normale 46,3 A a 4 kHz per impieghi gravosi |
| Profilo di controllo del motore asincrono | Standard di coppia variabile Modalità di coppia ottimizzata Standard di coppia costante |
| Profilo di controllo del motore sincrono | Motore a magnete permanente Motore sincrono a riluttanza |
| Frequenza di uscita del variatore di velocità | 0,1…500 Hz |
| Frequenza di commutazione nominale | 4kHz |
| Frequenza di commutazione | 2...12 kHz regolabile 4...12 kHz con fattore di declassamento |
| Funzione di sicurezza | STO (Safe Torque Off) SIL 3 |
| Logica di ingresso discreta | 16 velocità preimpostate |
| Protocollo della porta di comunicazione | Ethernet ModBus TCP seriale modbus |
| Scheda opzionale | Slot A: modulo di comunicazione, Profibus DP V1 Slot A: modulo di comunicazione, PROFINET Slot A: modulo di comunicazione, DeviceNet Slot A: modulo di comunicazione, Modbus TCP/EtherNet/IP Slot A: modulo di comunicazione, collegamento a margherita CANopen RJ45 Slot A: modulo di comunicazione, CANopen SUB-D 9 Slot A: modulo di comunicazione, morsetti a vite CANopen Slot A/slot B: modulo di estensione I/O digitale e analogico Slot A/slot B: modulo di estensione relè di uscita Slot A: modulo di comunicazione, Ethernet IP/Modbus TCP/MD-Link Modulo di comunicazione, BACnet MS/TP Modulo di comunicazione, Ethernet Powerlink |
| Modalità di montaggio | Wall Mount |
|---|---|
| Corrente transitoria massima | 67,7 A durante 60 s (servizio normale) 69,5 A durante 60 s (servizio gravoso) |
| Numero di fasi della rete | 3 fasi |
| Numero di uscite discrete | 0 |
| Tipo di uscita discreta | Uscite relè R1A, R1B, R1C 250 V CA 3000 mA Uscite relè R1A, R1B, R1C 30 V CC 3000 mA Uscite relè R2A, R2C 250 V CA 5000 mA Uscite relè R2A, R2C 30 V CC 5000 mA Uscite relè R3A, R3C 250 V CA 5000 mA Uscite relè R3A, R3C 30 V CC 5000 mA |
| Tensione di uscita | <= tensione di alimentazione |
| Aumento di corrente temporaneo consentito | 1,1 x In durante 60 s (servizio normale) 1,5 x In durante 60 s (servizio gravoso) |
| Compensazione dello scorrimento del motore | Regolabile Automatico qualunque sia il carico Può essere soppresso Non disponibile nella legge sui motori a magneti permanenti |
| Rampe di accelerazione e decelerazione | Lineare regolabile separatamente da 0,01...9999 s |
| Interfaccia fisica | Ethernet RS485 a 2 fili |
| Frenata fino all'arresto | Tramite iniezione DC |
| Tipo di protezione | Protezione termica: motore Safe Torque Off: motore Rottura di fase del motore: motore Protezione termica: guida Safe Torque Off: guidare Surriscaldamento: guidare Sovracorrente tra fasi di uscita e terra: azionamento Sovraccarico della tensione di uscita: azionamento Protezione da cortocircuito: azionamento Rottura di fase del motore: azionamento Sovratensioni sul bus DC: guida Sovratensione di rete: pilotaggio Sottotensione rete: azionamento Perdita di fase della rete: azionamento Velocità eccessiva: guidare Interruzione sul circuito di controllo: guida |
| Velocità di trasmissione | 10, 100 Mbit 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps |
| Risoluzione di frequenza | Unità di visualizzazione: 0,1 Hz Ingresso analogico: 0,012/50 Hz |
| Telaio di trasmissione | RTU |
| Connessione elettrica | Controllo: terminali a vite rimovibili 0,5...1,5 mm²/AWG 20...AWG 16 Lato linea: morsetto a vite 25...50 mm²/AWG 4...AWG 1 Motore: morsetto a vite 25...50 mm²/AWG 4...AWG 1 |
| Tipo di connettore | RJ45 (sul terminale grafico remoto) per Ethernet/Modbus TCP RJ45 (sul terminale grafico remoto) per seriale Modbus |
| Formato dei dati | 8 bit, parità dispari, pari o nessuna configurabile |
| Tipo di polarizzazione | Nessuna impedenza |
| Modalità di scambio | Half duplex, full duplex, negoziazione automatica Ethernet/Modbus TCP |
| Numero di indirizzi | 1…247 per seriale Modbus |
| Modalità di accesso | Slave Modbus TCP |
| Fornitura | Alimentazione esterna per ingressi digitali: 24 V DC (19…30 V), <1,25 mA, tipo di protezione: protezione da sovraccarico e da cortocircuito Alimentazione interna per potenziometro di riferimento (da 1 a 10 kOhm): 10,5 V CC +/- 5%, <10 mA, tipo di protezione: protezione da sovraccarico e da cortocircuito Alimentazione interna per ingressi digitali e STO: 24 V DC (21…27 V), <200 mA, tipo di protezione: protezione da sovraccarico e da cortocircuito |
| Segnalazione locale | 3 LED per la diagnostica locale 3 LED (doppio colore) per lo stato della comunicazione integrata 4 LED (doppio colore) per lo stato del modulo di comunicazione 1 LED (rosso) per presenza tensione |
| Larghezza | 226 mm |
| Altezza | 673 mm |
| Profondità | 271 mm |
| peso netto | 28 chilogrammi |
| numero dell'ingresso analogico | 3 |
| Tipo di ingresso analogico | AI1, AI2, AI3 tensione configurabile via software: 0...10 V DC, impedenza: 31,5 kOhm, risoluzione 12 bit AI1, AI2, AI3 corrente configurabile tramite software: 0...20 mA, impedenza: 250 Ohm, risoluzione 12 bit Ingresso analogico in tensione AI2: - 10...10 V DC, impedenza: 31,5 kOhm, risoluzione 12 bit |
| Numero di ingresso discreto | 8 |
| Tipo di ingresso discreto | DI7, DI8 programmabili come ingresso a impulsi: 0…30 kHz, 24 V CC (<= 30 V) |
| Compatibilità degli ingressi | DI1...DI6: ingresso digitale PLC livello 1 conforme a EN/IEC 61131-2 DI5, DI6: PLC di livello 1 con ingresso discreto conforme a IEC 65A-68 STOA, STOB: PLC di livello 1 con ingresso discreto conforme a EN/IEC 61131-2 |
| Logica di ingresso discreta | Logica positiva (sorgente) (DI1...DI8), < 5 V (stato 0), > 11 V (stato 1) Logica negativa (sink) (DI1...DI8), > 16 V (stato 0), < 10 V (stato 1) |
| numero dell'uscita analogica | 2 |
| Tipo di uscita analogica | Tensione configurabile tramite software AQ1, AQ2: 0...10 V CC impedenza 470 Ohm, risoluzione 10 bit Corrente AQ1, AQ2 configurabile tramite software: 0...20 mA, risoluzione 10 bit Corrente configurabile tramite software DQ-, DQ+: 30 V CC Corrente configurabile tramite software DQ-, DQ+: 100 mA |
| Durata del campionamento | 2 ms +/- 0,5 ms (DI1...DI4) - ingresso discreto 5 ms +/- 1 ms (DI5, DI6) - ingresso discreto 5 ms +/- 0,1 ms (AI1, AI2, AI3) - ingresso analogico 10 ms +/- 1 ms (AO1) - uscita analogica |
| Precisione | +/- 0,6% AI1, AI2, AI3 per una variazione di temperatura di 60 °C ingresso analogico +/- 1% AO1, AO2 per una variazione di temperatura di 60 °C uscita analogica |
| Errore di linearità | AI1, AI2, AI3: +/- 0,15 % del valore massimo per ingresso analogico AO1, AO2: +/- 0,2% per uscita analogica |
| Numero dell'uscita relè | 3 |
| Tipo di uscita relè | Logica relè configurabile R1: relè di guasto NO/NC durata elettrica 100000 cicli Logica relè configurabile R2: relè di sequenza NO durata elettrica 100000 cicli Logica relè configurabile R3: relè di sequenza NO durata elettrica 100000 cicli |
| Tempo di aggiornamento | Uscita relè (R1, R2, R3): 5 ms (+/- 0,5 ms) |
| Corrente di commutazione minima | Uscita relè R1, R2, R3: 5 mA a 24 V CC |
| Corrente di commutazione massima | Uscita relè R1, R2, R3 su carico resistivo, cos phi = 1: 3 A a 250 V CA Uscita relè R1, R2, R3 su carico resistivo, cos phi = 1: 3 A a 30 V CC Uscita relè R1, R2, R3 su carico induttivo, cos phi = 0,4 e L/R = 7 ms: 2 A a 250 V CA Uscita relè R1, R2, R3 su carico induttivo, cos phi = 0,4 e L/R = 7 ms: 2 A a 30 V CC |
| Isolamento | Tra terminali di alimentazione e controllo |
| Frequenza massima di uscita | 500 chilocicli |
| Corrente massima in ingresso | 53,3 A |
| Selezione dell'applicazione dell'azionamento a velocità variabile | Edificio: compressore centrifugo HVAC Altre applicazioni per la lavorazione di alimenti e bevande Ventilatore per minerali e metalli da miniera Pompa per minerali e metalli da miniera Ventilatore di petrolio e gas Altre applicazioni per acqua e acque reflue Edificio: compressore a vite HVAC Pompa per la lavorazione di alimenti e bevande Ventilatore per la lavorazione di alimenti e bevande Atomizzazione della lavorazione di alimenti e bevande Elettropompa sommergibile per petrolio e gas (ESP) Pompa iniezione acqua petrolio e gas Pompa per carburante a getto di petrolio e gas Compressore di petrolio e gas per raffineria Pompa centrifuga per acqua e acque nere Pompa volumetrica per acqua e acque nere Elettropompa sommergibile (ESP) per acqua e acque reflue Pompa a coclea per acqua e acque nere Compressore a lobi per acqua e acque reflue Compressore a vite per acqua e acque reflue Compressore centrifugo per acqua e acque reflue Ventilatore acqua e acque nere Convogliatore acqua e acque reflue Miscelatore acqua e acque nere |
| Gamma di potenza del motore AC-3 | 30…50 kW a 380…440 V trifase 30…50 kW a 480…500 V trifase |
| Quantità per set | 1 |
| montaggio della custodia | montaggio a parete |
| Resistenza di isolamento | > 1 MOhm 500 V CC per 1 minuto a terra |
|---|---|
| Livello di rumore | 63,5 dB conforme a 86/188/CEE |
| Dissipazione di potenza in W | Convezione naturale: 93 W a 380 V, frequenza di commutazione 4 kHz Convezione forzata: 640 W a 380 V, frequenza di commutazione 4 kHz |
| Volume d'aria di raffreddamento | 240 m3/h |
| Posizione operativa | Verticale +/- 10 gradi |
| THDI massimo | <48 % da 80...100 % del carico conforme a IEC 61000-3-12 |
| Compatibilità elettromagnetica | Test di immunità alle scariche elettrostatiche livello 3 conforme a IEC 61000-4-2 Test di immunità ai campi elettromagnetici a radiofrequenza irradiata livello 3 conforme a IEC 61000-4-3 Test di immunità ai transitori veloci/burst livello 4 conforme a IEC 61000-4-4 Test di immunità alle sovratensioni 1,2/50 µs - 8/20 µs livello 3 conforme a IEC 61000-4-5 Test di immunità alle radiofrequenze condotto livello 3 conforme alla norma IEC 61000-4-6 |
| Grado di inquinamento | 2 conforme a EN/IEC 61800-5-1 |
| Resistenza alle vibrazioni | 1,5 mm picco-picco (f= 2…13 Hz) conforme a IEC 60068-2-6 1 gn (f= 13…200 Hz) conforme a IEC 60068-2-6 |
| Resistenza agli urti | 15 gn per 11 ms conforme a IEC 60068-2-27 |
| Umidità relativa | 5…95 % senza condensa conforme a IEC 60068-2-3 |
| Temperatura dell'aria ambiente per il funzionamento | -15…50 °C (senza declassamento) 50…60 °C (con fattore di declassamento) |
| temperatura dell'aria ambiente per la conservazione | -40…70 °C |
| Altitudine operativa | <= 1000 m senza declassamento 1000...4800 m con declassamento di corrente 1% ogni 100 m |
| Certificazioni di prodotto | TÜV ATEX INERIS UL CSA ATEX zona 2/22 DNV-GL |
| marcatura | CE |
| Standard | UL508C EN/IEC 61800-3 EN/IEC 61800-3 ambiente 1 categoria C2 EN/IEC 61800-3 ambiente 2 categoria C3 EN/IEC 61800-5-1 CEI 61000-3-12 CEI 60721-3 CEI 61508 CEI 13849-1 |
| Categoria di sovratensione | III |
| Ciclo di regolazione | Regolatore PID regolabile |
| livello di rumore | 63,5 dB |
| Grado di inquinamento | 2 |
| Tipo di unità di pacchetto 1 | PCE |
|---|---|
| Numero di unità nel pacchetto 1 | 1 |
| Confezione 1 Altezza | 55,0 cm |
| Confezione 1 Larghezza | 84,0 cm |
| Pacchetto 1 Lunghezza | 33,0 cm |
| Confezione 1 Peso | 38,0 chilogrammi |
