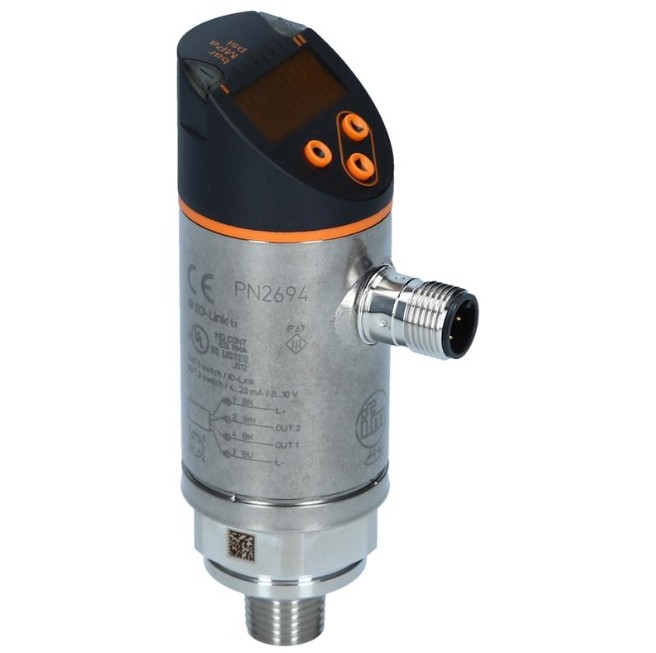

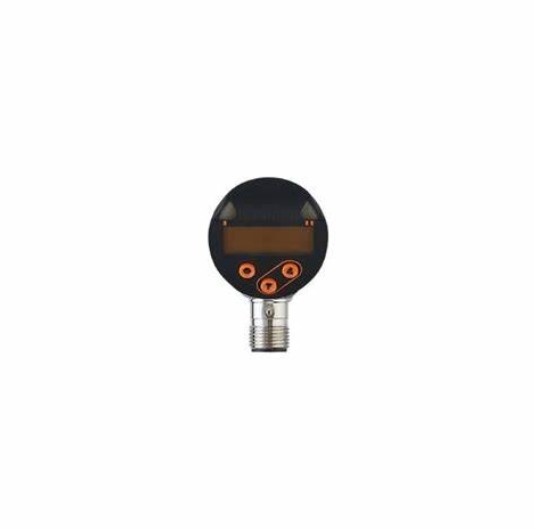

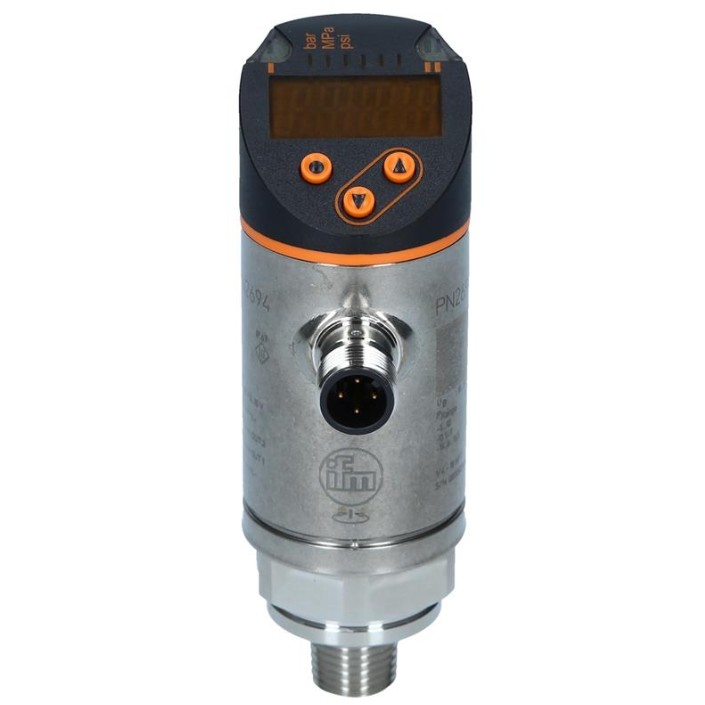

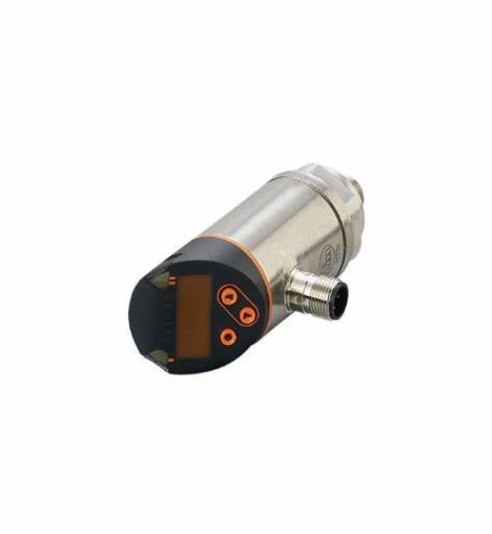

Sensore di pressione IFM con display PN2694 PN-010-REN14-MFRKG/US/ /V

  • IFM Pressure Sensor With Display PN2694 PN-010-REN14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2694 PN-010-REN14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2694 PN-010-REN14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2694 PN-010-REN14-MFRKG/US/ /V
Luogo di origine Cina
Marca IFM
Certificazione CE
Numero di modello PN2694
Quantità di ordine minimo 1
Prezzo USD$220
Imballaggi particolari Cartucce
Tempi di consegna 6-8weeks
Termini di pagamento L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione 500 pz

Contattimi gratis campioni e buoni.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
tensione di funzionamento [V 9 Consumo corrente [mA] 9
Resistenza di isolamento minima [MΩ] 9 Classe di protezione III
Evidenziare

Sensore di pressione IFM con display

,

Sensore di pressione IFM PN2694

,

Sensore di pressione USA con display
Lasciate un messaggio
Descrizione di prodotto
Caratteristiche del prodotto
Numero di input e di output Numero di uscite digitali: 2; numero di uscite analogiche: 1
Intervallo di misura
-1...10 bar - Quattordici.6...145 psi -100...1000 kPa - Zero.1...1 MPa
Connessione di processo connessione a filo 1/4" NPT filo esterno
Applicazione
Sistema connessioni placcate in oro
Elemento di misura con un'unità di misurazione della pressione in ceramica
Applicazione per applicazioni industriali
Mediatiche liquidi e gas
Temperatura media [°C] - Venticinque...80
Min. pressione di scoppio
150 bar 2175 psi 15 MPa
Pressione nominale
75 bar 1087 psi 7.5 MPa
Resistenza al vuoto [mbar] - 1000
Tipo di pressione pressione relativa; vuoto
MAWP (per le domande secondo il CRN)
50 bar 725 psi 5 MPa
Dati elettrici
tensione di funzionamento [V] 18...30 DC; (per SELV/PELV)
Consumo corrente [mA] < 35
Resistenza di isolamento minima [MΩ] 100; (500 V di corrente continua)
Classe di protezione III
Protezione contro la polarità inversa - Sì, sì.
Tempo di ritardo di accensione [s] 0.3
Cane da guardia integrato - Sì, sì.
Importi / uscite
Numero di input e di output Numero di uscite digitali: 2; numero di uscite analogiche: 1
Prodotti
Numero totale di uscite 2
Segnale di uscita segnale di commutazione; segnale analogo; IO-Link; (configurabile)
Progettazione elettrica PNP/NPN
Numero di uscite digitali 2
Funzione di uscita normalmente aperto / chiuso; (configurabile)
Capacità di accensione (capacità di accensione) 2
Corrente nominale costante di uscita di commutazione in CC [mA] 250
Frequenza di commutazione DC [Hz] < 500
Numero di uscite analogiche 1
corrente di uscita analogica [mA] 4- Sì, signore.20; (scalabile 1:5)
Mass. carico [Ω] 500
Voltaggio di uscita analogo [V] 0- Sì, signore.10; (scalabile 1:5)
Resistenza min. al carico [Ω] 2000
Protezione da cortocircuito - Sì, sì.
Tipo di protezione contro i cortocircuiti Sì (non bloccante)
Protezione da sovraccarico - Sì, sì.
Intervallo di misurazione/impostazione
Intervallo di misura
-1...10 bar - Quattordici.6...145 psi -100...1000 kPa - Zero.1...1 MPa
Punto di partenza analogico
-1...8 bar - Quattordici.6...116 psi - Zero.1- Sì, signore.0.8 MPa
Endpoint analogo
1... 10 bar 14.6...145 psi 0.1...1 MPa
Impostazione di fabbrica / CMPT = 2
Punto di impostazione SP
- Zero.94... 10 bar - Tredici.6...145 psi - Zero.094...1 MPa
Punto di ripristino rP
- Zero.98- Sì, signore.9.96 bar - Quattordici.2- Sì, signore.1440,4 psi - Zero.098- Sì, signore.00,996 MPa
Differenza minima tra SP e rP
00,06 bar 00,6 psi 00,006 MPa
In fasi di
00,02 bar 0.2 psi 00,002 MPa
Status_B Alta risoluzione / CMPT = 3
Punto di impostazione SP
- Zero.94... 10 bar - Tredici.6...145 psi - Zero.094...1 MPa
Punto di ripristino rP
- Zero.98- Sì, signore.9.96 bar - Quattordici.2- Sì, signore.1440,4 psi - Zero.098- Sì, signore.00,996 MPa
Differenza minima tra SP e rP
00,06 bar 00,6 psi 00,005 MPa
In fasi di
00,01 bar 0.1 psi 0.001 MPa
Accuratezza / deviazioni
Accuratezza del punto di commutazione [% della lunghezza] < ± 0,4(Ribaltare la voce a 1:1)
Ripetibilità [% della durata] < ± 0,1; (con fluttuazioni di temperatura < 10 K; abbassamento 1:1)
Disparità delle caratteristiche [% della lunghezza] Per la misurazione della velocità di carico del veicolo deve essere applicato un sistema di accensione a bordo.1; BFSL = Best Fit Straight Line; LS = impostazione del valore limite)
Disparità di isteresi [% della lunghezza] < ± 0,1(Ribaltare la voce a 1:1)
Stabilità a lungo termine [% della durata] < ± 0,05(Ribaltare 1:1; per 6 mesi)
Coefficiente di temperatura punto zero [% della lunghezza / 10 K] < ± 0,2; (-0...80 °C)
Il coefficiente di spessore della temperatura [% della spessore / 10 K] < ± 0,2; (-0...80 °C)
Nota sulla precisione / deviazione accuratezza del punto di commutazione, errore di linearità secondo DNV GL: < ± 1%: < ± 1%
Tempi di reazione
Tempo di risposta [ms] < 1.5
Tempo di ritardo programmabile dS, dr [s] 0- Sì, signore.50
Valore del processo di ammortizzazione dAP [s] 0- Sì, signore.4
Dimmissione per l'uscita analogica dAA [s] 0- Sì, signore.4
Tempo di risposta massimo di uscita analogica [ms] 3
Software / programmazione
Opzioni di impostazione dei parametri istesi / finestra; normalmente aperta / chiusa; ritardo di accensione/spegnibilità; ammortizzazione; unità di visualizzazione; uscita corrente/tensione
Interfacce
Interfaccia di comunicazione IO-Link
Tipo di trasmissione COM2 (38,4 kBaud)
Revisione IO-Link 1.1
Norma SDCI IEC 61131-9
Modalità SIO - Sì, sì.
Classe di porto principale richiesta A; (quando il pin 2 non è collegato: B)
Dispositivi ID supportati
Tipo di operazione Dispositivo ID
Impostazione di fabbrica / CMPT = 2 473
Status_B Alta risoluzione / CMPT = 3 989
Nota
Per ulteriori informazioni si rimanda al file IODD PDF all'indirizzo "Downloads"
Impostazione di fabbrica / CMPT = 2
Profili Sensore intelligente: variabile dei dati di processo; identificazione del dispositivo, diagnosi del dispositivo
Min. tempo di ciclo del processo [ms] 2.3
Pressione di risoluzione IO-Link [bar] 0.01
Dati di processo IO-Link (ciclici)
Funzione lunghezza del bit
pressione 14
informazioni di commutazione binaria 2
Funzioni IO-Link (accicliche) tag specifico dell'applicazione
Status_B Alta risoluzione / CMPT = 3
Profili Sensore intelligente ED2: sensore di misurazione digitale (0x000A), identificazione e diagnosi (0x4000)
Min. tempo di ciclo del processo [ms] 3
Pressione di risoluzione IO-Link [bar] 0.005
Dati di processo IO-Link (ciclici)
Funzione lunghezza del bit
pressione 16
stato del dispositivo 4
informazioni di commutazione binaria 2
Funzioni IO-Link (accicliche) tag specifico dell'applicazione
Condizioni di esercizio
Temperatura ambiente [°C] - Venticinque...80
Temperatura di conservazione [°C] - Quaranta...100
Protezione IP 65; IP 67
Test / omologazioni
EMC
DIN EN 61000-6-2
DIN EN 61000-6-3
Resistenza agli urti
DIN EN 60068-2-27 50 g (11 ms)
Resistenza alle vibrazioni
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [anni] 138
Omologazione UL
Numero di omologazione UL Dottori
Direttiva sulle apparecchiature a pressione solide pratiche ingegneristiche; può essere utilizzato per i fluidi del gruppo 2; i fluidi del gruppo 1 su richiesta
Dati meccanici
Peso [g] 246
Materiale Acciaio inossidabile (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
Materiali (parti bagnate) Acciaio inossidabile (1.4404 / 316L); Al2O3 (ceramica); FKM
Min. cicli di pressione 100 milioni
Torsione di serraggio [Nm] > 50; (dipende dalla lubrificazione, dalla tenuta e dalla pressione nominale)
Connessione di processo connessione a filo 1/4" NPT filo esterno
Elemento restrittivo integrato No (può essere aggiornato)
Display / elementi operativi
Visualizzazione
Unità di visualizzazione 3 x LED, verde (bar, psi, MPa)
Status di commutazione 2 x LED, giallo
Valori misurati Display alfanumerico a 4 cifre rosso/verde
Commenti
Quantità di imballaggio - Un pezzo.
Connessione elettrica
Connessione Collegamento: 1 x M12; codifica: A; Contatti: placcati in oro
