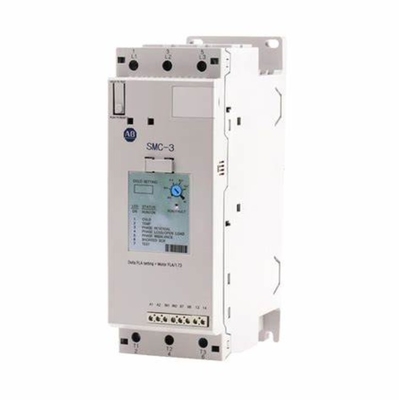

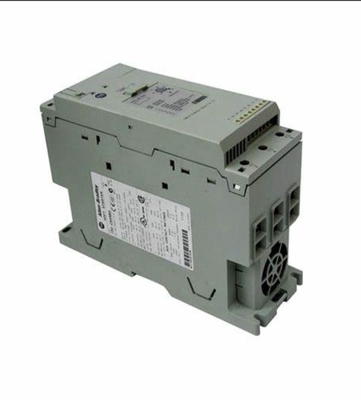

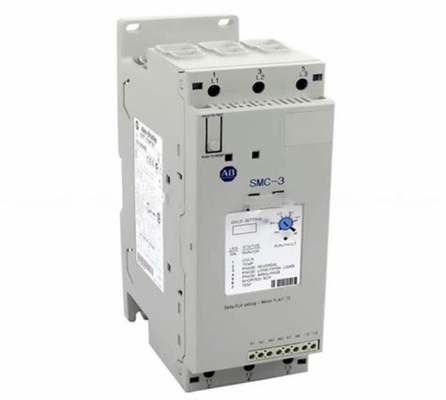

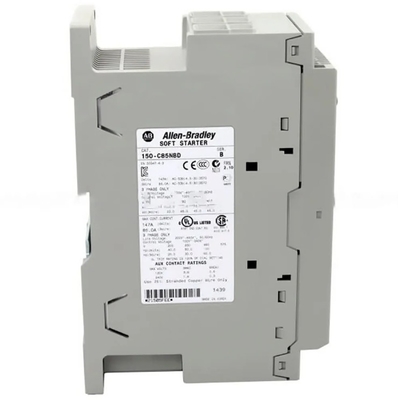

ALLEN-BRADLEY Rockwell Automation 150-C85NBD SMC-3 3-Wire Smart Motor Controller Confinamento aperto

  • ALLEN-BRADLEY Rockwell Automation 150-C85NBD SMC-3 3-Wire Smart Motor Controller Open Enclosure
  • ALLEN-BRADLEY Rockwell Automation 150-C85NBD SMC-3 3-Wire Smart Motor Controller Open Enclosure
  • ALLEN-BRADLEY Rockwell Automation 150-C85NBD SMC-3 3-Wire Smart Motor Controller Open Enclosure
  • ALLEN-BRADLEY Rockwell Automation 150-C85NBD SMC-3 3-Wire Smart Motor Controller Open Enclosure
  • ALLEN-BRADLEY Rockwell Automation 150-C85NBD SMC-3 3-Wire Smart Motor Controller Open Enclosure
Luogo di origine Cina
Marca ALLEN-BRADLEY
Certificazione CE
Numero di modello 150-C85NBD
Quantità di ordine minimo 1
Prezzo USD$1030
Imballaggi particolari Cartucce
Tempi di consegna in magazzino
Termini di pagamento L/C, D/A, T/T, Western Union, MoneyGram, D/P
Capacità di alimentazione 500 pz

Contattimi gratis campioni e buoni.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Tipo di contenitore Apri Numero di frequenza 50/60
Stato dell'oggetto Attivo produttore Rockwell Automation
Tipo di prodotto Semplice.
Evidenziare

Controller motore intelligente Rockwell Automation

,

Allen-Bradley Smart Motor Controller

,

Controller di motore intelligente a 3 fili
Lasciate un messaggio
Descrizione di prodotto

Specifiche tecniche

Altri dispositivi

Con display - No, no.
Tipo di tensione di azionamento AC/DC
Voltaggio nominale di funzionamento Ue 200 V
tensione nominale di alimentazione di controllo a 50 Hz AC 100 V
tensione nominale di alimentazione di comando a 60 Hz 100 V
corrente di sovraccarico 28.3 A
Tipo di controllore SMC-3
Protezione DV/DT 1000V/μs per circuito di potenza
Voltaggio di picco ripetitivo 1400V per UL/CSA/NEMA per il circuito di alimentazione
Frequenza di funzionamento 50/60 Hz per UL/CSA/NEMA per il circuito di alimentazione
Potenza del motore collegato in linea, max 45 kW @ 380/400/415V CA, 50 Hz, a 3 fasi
Potenza del motore connesso Delta, max. 25...100 CV @ 460 V CA, 60 Hz, 3 fasi
Categoria di sovratensione III per IEC per contatti ausiliari di montaggio laterale
tensione nominale di impulso 6 kV per il circuito di alimentazione
Resistenza dielettrica 2500V CA per IEC per circuito di alimentazione
Corrente del motore collegata in linea 28.3...85 A @ 380/400/415/460V CA, a 3 fasi
Corrente del motore connessa a delta 50...147 A @ 380/400/415/460V CA, 3-fase
Tensione di isolamento 600V nominale AC per UL/CSA/NEMA per circuito di alimentazione
Voltaggio nominale di funzionamento 250V AC/30V DC per UL/CSA/NEMA per contatti ausiliari di montaggio laterale
Potenza nominale di comando durante l'avvio con ventilatore 200 mA @ 120V AC/100 mA @ 240V AC, 700 mA @ 24V AC/DC
Corrente di ingresso in stato OFF < 10 mA, < 12 mA @ tensione OFF di ingresso (IN1, IN2) per il circuito di controllo
Elenco dei dispositivi di protezione contro i cortocircuiti Interruttore magnetico termico con ritardo non temporale Classe di ritardo temporale ad alta capacità CC/J/L
Numero di contatti TB-97, -98 (OVLD/Fault): 1 per i contatti ausiliari
Corrente di guasto disponibile ad alta capacità, max 70 kA @ 600V, corrente massima 300 A, fusibile di classe J o di classe L con ritardo temporale per motori connessi a delta all'interno
Tipo di corrente TB-97, -98 (OVLD/Fault): AC/DC per i contatti ausiliari
Corrente termica convenzionale (Ith) TB-97, -98 (OVLD/Fault): 1 A per i contatti ausiliari
Tipo di circuito di controllo TB-97, -98 (OVLD/Fault): relè elettromagnetico per contatti ausiliari
Tipo di contatti TB-97, -98 (OVLD/Fault): Normalmente aperto (NO) per i contatti ausiliari
Categoria di utilizzo TB-23, -24 (normale/up-to-speed), TB-33, -34 (normale/up-to-speed): C300/R150 per UL/CSA/NEMA per contatti ausiliari di montaggio laterale
Corrente di funzionamento nominale, max TB-97, -98 (OVLD/Fault): 0,6 A @ 120V AC e 0,3 A @ 240V AC per i contatti ausiliari
Caratteristica standard del controller Fermo morbido
Corrente di guasto disponibile standard, massimo 10 kA @ fusibile standard massimo 400 A per la corrente nominale di funzionamento del dispositivo delta
Protezione integrata contro il sovraccarico del motore - Sì, sì.
Performance del dispositivo di protezione contro cortocircuito (SCPD) Tipo 1
Classe di viaggio di sovraccarico selezionabile Classe di viaggio 10, 15 o 20
Orari di inizio selezionabili 2, 5, 10, 15, 20, 25 o 30 s
tensione di ingresso in stato di spegnimento (IN1, IN2), max 40 V CA, 17 V CC/12 V CA per il circuito di controllo
Limite di corrente selezionabile 150%, 250%, 350% e 450% di corrente a pieno carico
tensione di ingresso in stato ON, durante l'avvio (IN1, IN2) 85 V CA, 19,2 V CC/19,2 V CA minimo per il circuito di controllo
Corrente di ingresso in stato ON (IN1, IN2) 9.8 mA @ 120V AC/19.6 mA @ 240V AC per il circuito di controllo, 7.3 mA @ 24V AC/DC per il circuito di controllo

Meccanica

Grado di protezione (IP) IP2X
Peso 2.25 kg
Shock Funzionamento: 15 G
Larghezza 72 mm (2.83 pollici)
Profondezza 130 mm (5,12 pollici)
Altezza 20 mm (8,11 pollici)
Dimensione del cavo 2.5...95 mm2 (14...3/0 AWG) per terminali di linea
Vibrazione Funzionamento: picco di 1,0 G, spostamento di 0,15 mm (0,006 pollici)
Fate TB-97, -98 (OVLD/Fault): 432VA per i contatti ausiliari
Interruzione TB-97, -98 (OVLD/Fault): 72VA per i contatti ausiliari
Torsione di serraggio 11.3- Sì, signore.12.4 Nm (100...110 lb.inch) per terminali di potenza di carico
Bypass interno - Sì, sì.
Funzione Direzione singola
Sceltabile kick start - 450% FLA 0- 0.5, 1.0, o 1,5 s
Torsione iniziale selezionabile 15%, 25%, 35% e 65% della coppia del rotore bloccato
Fermo morbido selezionabile Disattivato, 100%, 200% o 300% dell'orario di avvio quando cablato

Ambiente

Dissipazione termica allo stato stazionario 82 W
Temperatura di stoccaggio e trasporto -25 °C
Intervallo nominale di temperatura ambiente senza degradazione -5 °C
Umidità 5...95% non condensante
Temperatura di funzionamento Aperto: da -5 a 50 °C (23 a 122 °F)
Livelli di emissioni EMC Emissioni irradiate: classe A per IEC
Livelli di immunità EMC Fabbricazione di apparecchiature per la produzione di energia elettrica
Altezza 2000 m
Grado di inquinamento 2

Edilizia

Dimensione del foro di montaggio 5.3 mm
Numero di pali L'apparecchiatura è progettata solo per il circuito di alimentazione a 3 fasi
Cintura Tipo aperto

Documentazione

Risorsa Numero di pubblicazione
Dati tecnici 150-TD009
Manuale utente 150-UM007
