Tabella 1: Informazioni sull'ordine: Actuator Models and Accessories Product Code Number Description M9108-GGA-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with 0 to 10 VDC feedback M9108-GGC-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with two SPDT 24 VAC auxiliary switches and 0 to 10 VDC feedback M9108-HGA-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with 0 to 10 VDC feedback and adjustable zero and span M9108-HGC-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with two SPDT 24 VAC auxiliary switches, feedback da 0 a 10 VDC, e zero regolabile e DMPR-KR003* Sleeve Pin Kit per Johnson Controls round damper con 5/16 in. (8 mm) diameter shaft DMPR-KC003* Blade Pin Extension without Bracket for Johnson Controls D-1300 direct-mount applications DMPR-KC254 Inside Frame Mounting Kit for Johnson Controls dampers that require the actuator within the airstream M9000-103 14 VA Transformer, 120/24 VAC, 60 Hz, classe 2 M9000-104 14 VA trasformatore, 230/24 VAC, 60 Hz, Class 2 M9000-150 Damper Mount Linkage Kit for remote inside duct mounting an M9108 actuator to a three-blade or larger damper (not intended for a Johnson Controls damper) M9000-151 Base Mount Linkage Kit for remote inside duct mounting M9000-153 Crank Arm Kit for remote mounting M9000-154 1 in- Kit di accoppiamento dell'albero di presa per il montaggio su un 1 in. diameter damper shaft M9000-155 Manual Handle for positioning a damper or valve when power is removed from an M9108 actuator M9000-160 Replacement anti-rotation bracket for M9108 actuators M9000-200 Commissioning Tool provides a control signal to drive on/off, attuatori galleggianti, proporzionali o resistivi M9000-300 Weather Shield Enclosure protegge gli attuatori M9108 nelle applicazioni degli ammortizzatori esterni.

Descrizione La serie M91xx comprende i modelli M9108, M9116, M9124 e M9132.Gli attuatori M91xx sono disponibili per l'uso conQuesti attuatori bidirezionali non richiedono un collegamento dell'ammortizzatore e sono facilmente installati su un ammortizzatore con un albero rotondo fino a 3/4 pollici.20 mm di diametro o un albero quadrato fino a 5/8. (16 mm). Possono essere montati direttamente o da remoto su un ammortizzatore, o montati su una valvola utilizzando uno dei kit di collegamento delle valvole M9000-5xx. Un singolo modello M91xx fornisce fino a 280 lb·in (32 N·m) di coppia.Due - AGxI modelli -GGx o -HGx in tandem forniscono il doppio della coppia o 54 Nm. L'angolo di rotazione è meccanicamente regolabile da 0 a 90° in incrementi di 5 gradi.Sono disponibili interruttori ausiliari integrati per indicare la posizione di arresto finale o per eseguire funzioni di commutazione ad ogni angolo all'interno del range di rotazione selezionatoIl feedback della posizione è disponibile tramite interruttori, un potenziometro o un segnale DC da 2 a 10 V.Caratteristiche • semplice accoppiamento diretto riduce i tempi di installazione e di messa in servizio, migliorando l'affidabilità eliminando i collegamenti degli ammortizzatori • sei coppie: 70 to 560 lb·in (8 to 64 N·m) offer the most suitable choice for the application • four control inputs meet the needs of most applications • output position feedback provides simple closed-loop control with accurate position sensing • electronic stall detection ensures higher reliability by deactivating the actuator motor when a stall condition is detected • master/slave operation allows synchronized control for two actuators • stacked for tandem applications • zero and span adjustment (-HGx models) allows sequential operation of dampers from a single input signal of DC 0(2) to 10 V• la direzione di rotazione selezionabile dal saltatore e il rilascio manuale degli ingranaggi semplificano l'installazione, l'installazione, and field adjustments • NPT threaded housing provides easy connection for electrical fittings • manual gear release simplifies damper/valve setup and commissioning Applications M91xx actuators are designed to position air dampers and valves in HVAC systemsLe applicazioni comprendono: posizionamento degli ammortizzatori di ritorno dell'aria o di scarico, controllo degli ammortizzatori di faccia e di bypass, posizionamento delle pale per ventilatori a volume variabile,posizionamento delle valvole a farfalla serie VF4000 e VF5000, e posizionamento delle valvole a sfera della serie VG1000 e delle valvole a sfera della serie VG7000 quando utilizzate con i collegamenti delle valvole della serie M9000-5xx.Due dei seguenti modelli forniscono il doppio della coppia di funzionamento di un'unica unità quando montati in tandem: M9116-GGx o -HGx, M9124-AGx, -GGx o -HGx, e M9132-AGx o -GGx. Si rimanda alle informazioni fornite dal costruttore per determinare la dimensione corretta dell'ammortizzatore, della valvola e/o dell'attuatore.con una lunghezza di 20 mm o più, ma non superiore a 50 mmGli attuatori M91xx utilizzano un motore a corrente continua con circuito di rilevamento dello stallo che funziona durante l'intera corsa.- HGxI modelli -JGx utilizzano tecniche di filtraggio del rumore sul segnale di comando per eliminare il riposizionamento dovuto al rumore della linea.La posizione dell'attuatore è visualizzata da 0 a 90° sul coperchioUn supporto anti-rotazione impedisce il movimento laterale dell'attuatore. Premendo il rilascio del cambio a molla sul coperchio dell'attuatore si disattiva la trasmissione per il riposizionamento manuale dell'accoppiatore.Riferimento al modello M9108, M9116, M9124, M9132 Serie di attuatori elettrici senza molla (LIT-2681058) o M9108, M9116, M9124,Istruzioni per l'installazione degli attuatori elettrici non a molla (parte n.. 34-636-399) per informazioni importanti sull'applicazione del prodotto. Informazioni di riparazione Se l'attuatore elettrico della serie M9108, M9116, M9124 o M9132 non funziona secondo le sue specifiche,sostituire l'unitàPer un attuatore di ricambio, contattare il rappresentante Johnson Controls più vicino.

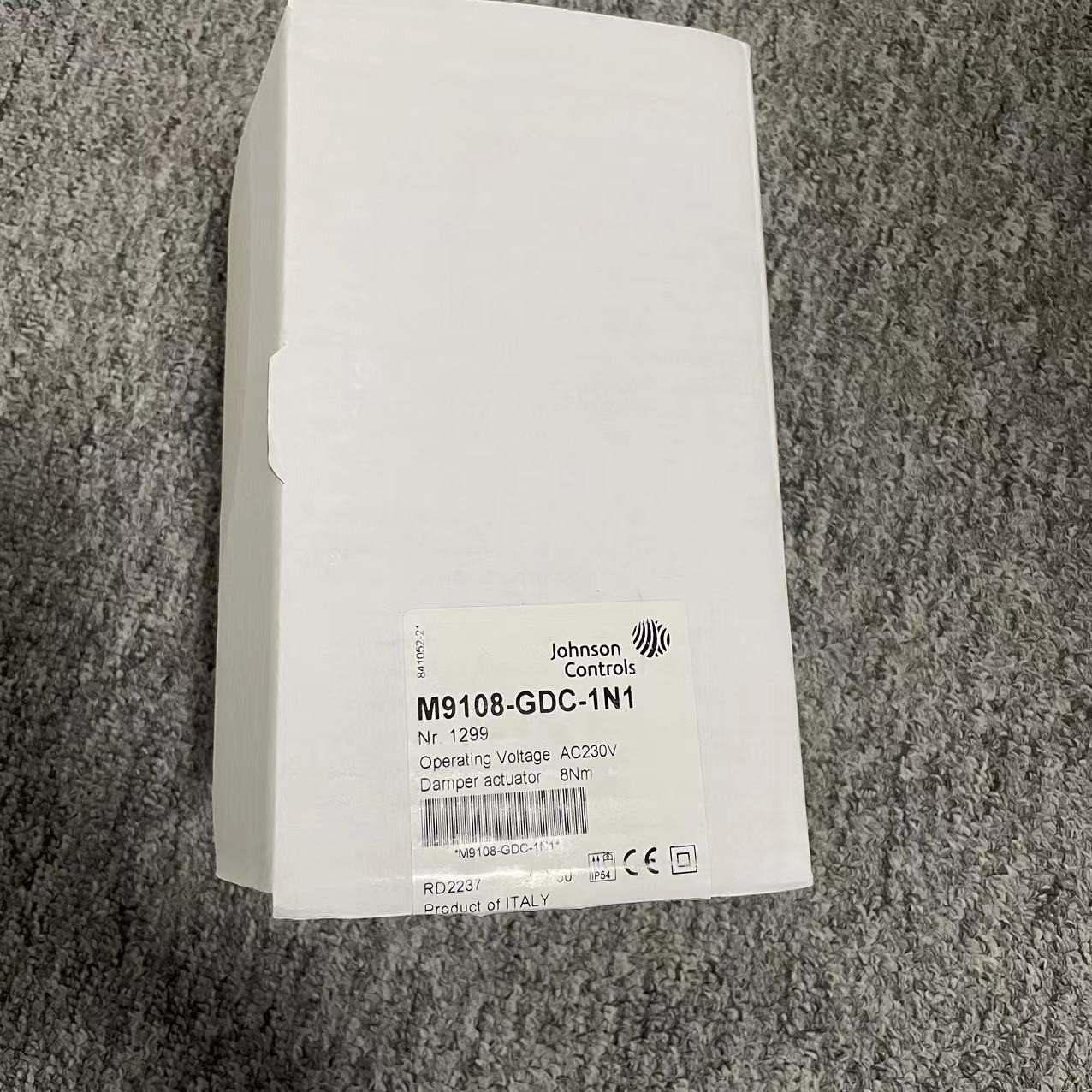

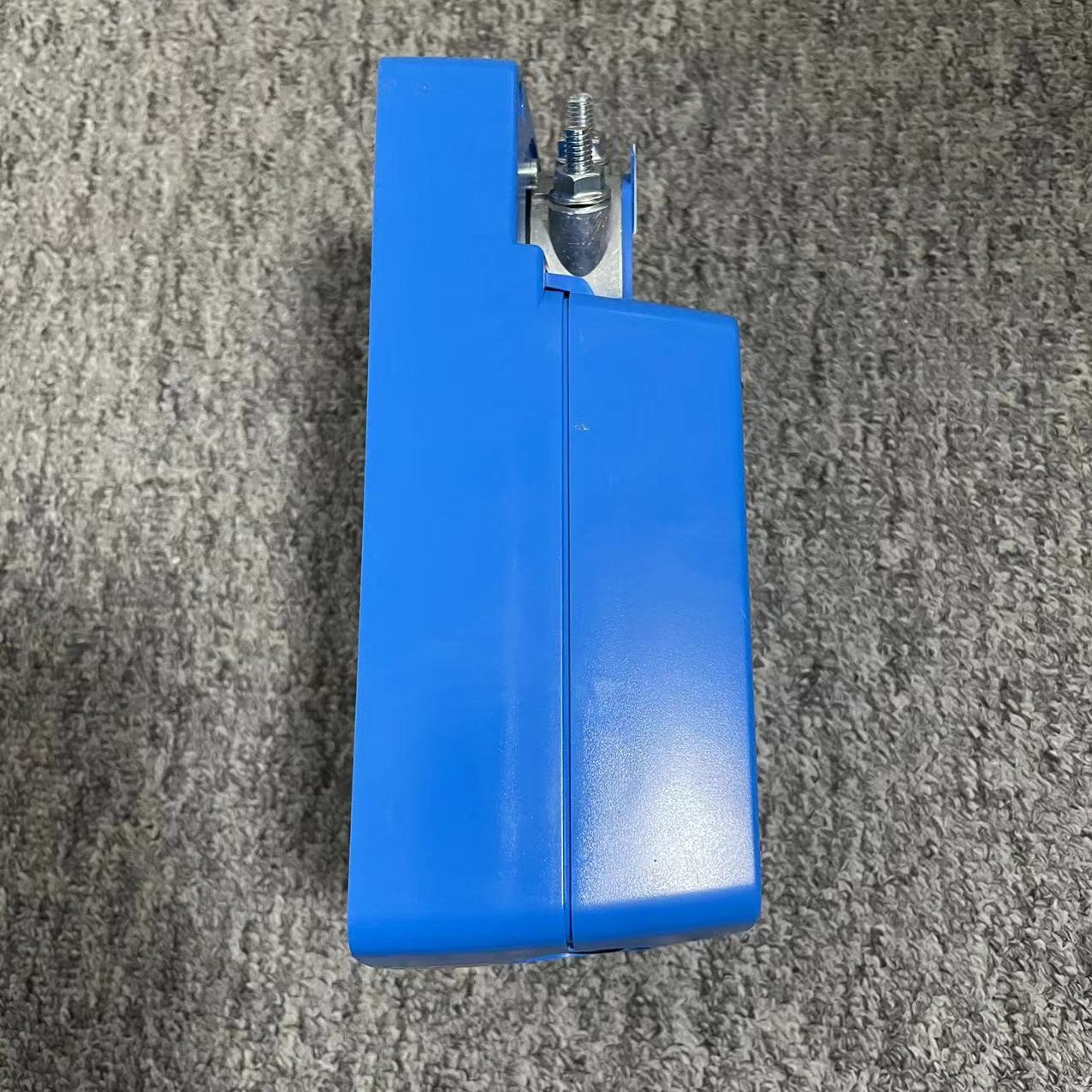

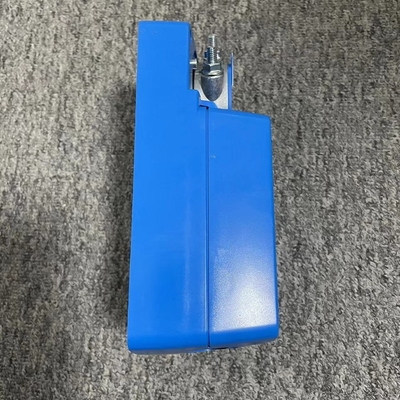

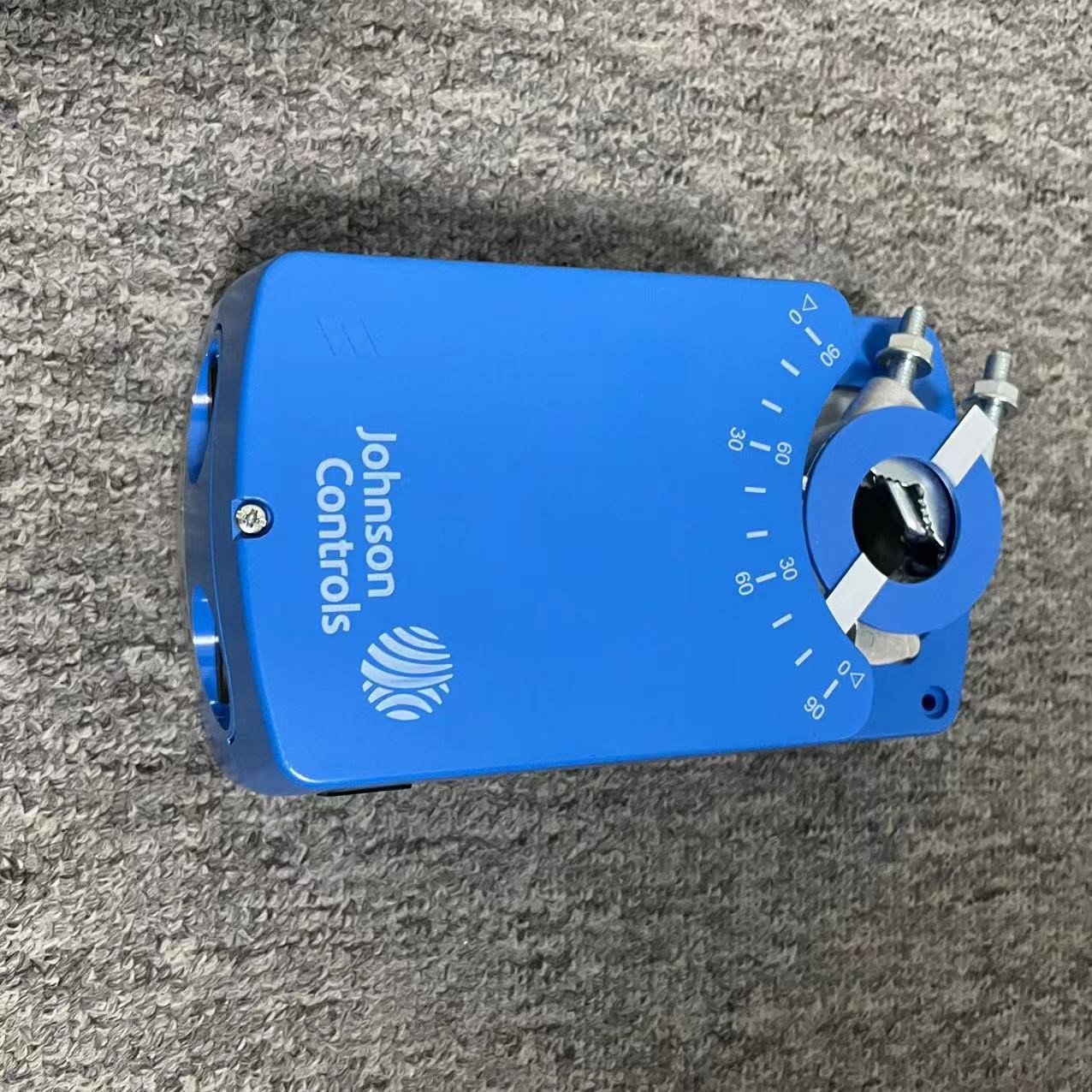

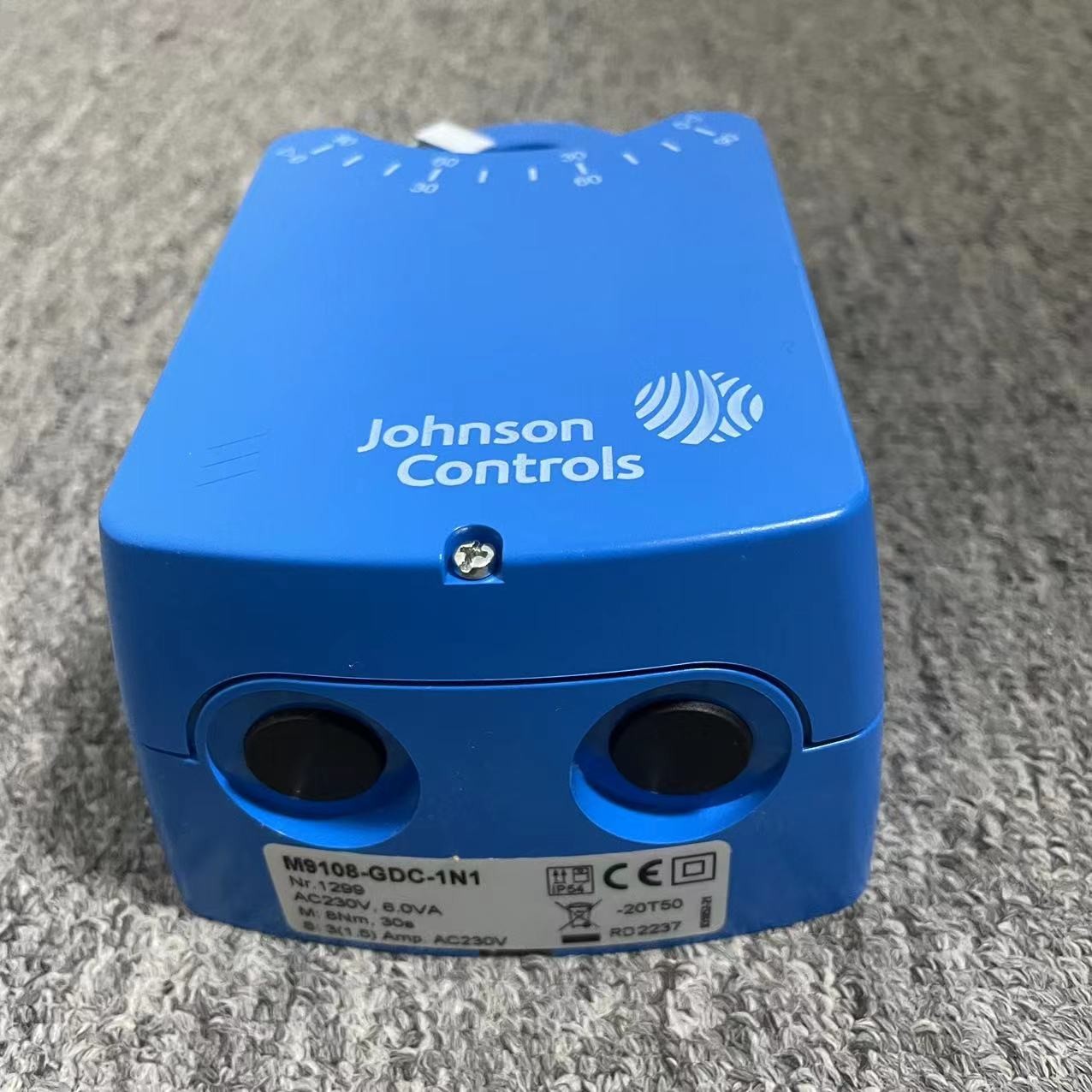

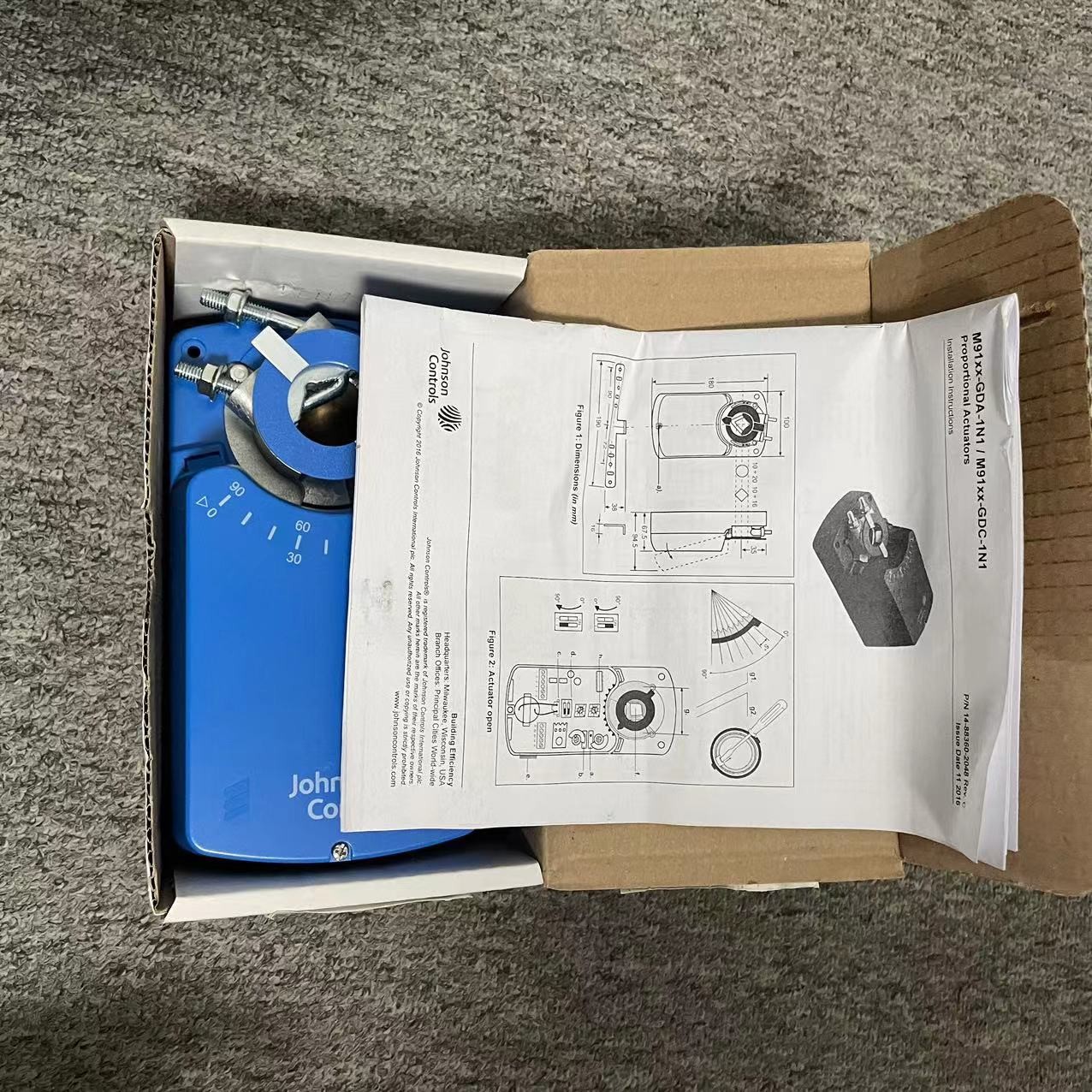

Controlli Johnson.M9108-GDC-1N1ACTUATORE DAMPER elettrico rotativo, proporzionale, 8NM, 90DEG, 230VAC, 2 SPDT AUX.

M9108GDC1N1
