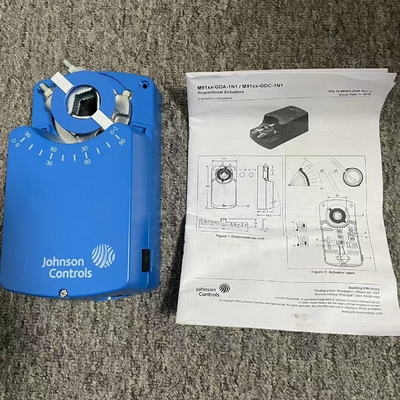

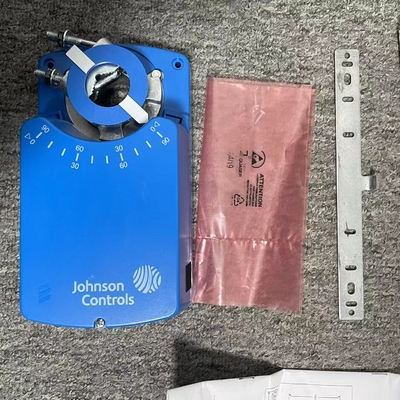

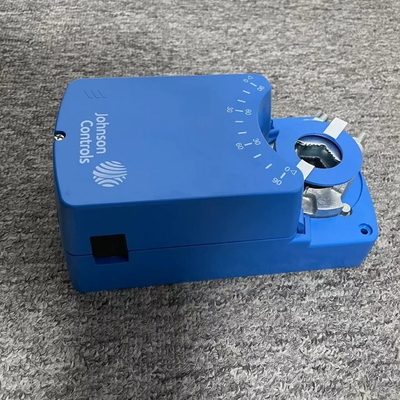

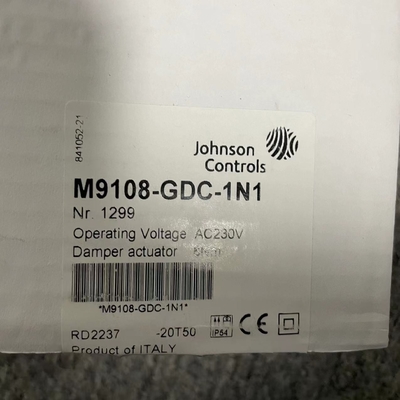

Controlli Johnson originali M9108-GDC-1N1 M9108 M9116 M9124 M9132 Equipaggiamento di controllo di campo di interruttore

Attuatori di ritorno elettrici proporzionali senza molla della serie M9108 Gli attuatori elettrici a montaggio diretto della serie M9108-GGx-2 e M9108-HGx-2 funzionano a 24 VAC o VDC.e sono disponibili per l'uso con regolatori proporzionaliQuesti attuatori bidirezionali non richiedono un collegamento dell'ammortizzatore e sono facilmente installati su un ammortizzatore con un albero rotondo fino a 3/4 pollici (19 mm) di diametro o un albero quadrato fino a 5/8 pollici (16 mm).Possono essere montati direttamente o da remoto su un ammortizzatoreUn singolo modello M9108-GGx-2 o M9108-HGx-2 fornisce una coppia fino a 8 N.m. L'angolo di rotazione è meccanicamente regolabile da 0 a 90° in incrementi di 5 gradi.Sono disponibili interruttori ausiliari integrati per indicare la posizione di arresto finale o per eseguire funzioni di commutazione ad ogni angolo all'interno del range di rotazione selezionato. I saltatori sull'attuatore consentono agli utenti di selezionare la direzione d'azione, la gamma di input di controllo e la taratura (fissa o regolabile).un potenziometroFigura 1: Caratteristiche e vantaggi dell'attuatore della serie M9108 2 ingressi di controllo soddisfano le esigenze della maggior parte delle applicazioni closed-loop control with accurate position sensing  Electronic Stall Detection Ensures higher reliability by deactivating the actuator motor if a stall condition is detected  Dual Scale (0 to 90° and 90 to 0°) on the Cover Indicates the position of the actuator’s rotation in 10° increments  Removable Coupler Allows adjustment of the rotation range from 0 to 90°  Steel U-bolt Clamp Provides four-point damper shaft gripping  Jumper-selectable Rotation Direction and Manual Gear Release Simplifies installation, impostazione, and field adjustments  National Pipe Thread (NPT) Threaded Housing Provides easy connection for electrical fittings 2 M9108 Series Proportional Electric Non-spring Return Actuators Submittal Bulletin Application IMPORTANT: il dispositivo non è progettato né destinato ad essere utilizzato in ambienti o in prossimità di ambienti in cui potrebbero essere presenti vapori o gas esplosivi,o ambienti in cui potrebbero essere presenti sostanze corrosive per i componenti interni del dispositivo. Gli attuatori proporzionali M9108 possono essere montati in qualsiasi orientamento conveniente. Sono progettati per posizionare ammortizzatori e valvole di aria nei sistemi di riscaldamento, ventilazione e condizionamento (HVAC).Le applicazioni includono:: • posizionamento degli ammortizzatori di ritorno dell'aria o di scarico • controllo degli ammortizzatori di superficie e di bypass • posizionamento delle pale per ventilatori a volume variabilevalvolaGli attuatori di ritorno a molla, quali i Johnson Controls® serie M9206 e M9216 sono raccomandati per l'uso con ammortizzatori esterni in climi freddi.Gli attuatori proporzionali della serie M9108 sono destinati a controllare le apparecchiature in condizioni di funzionamento normali.. quando un guasto o un malfunzionamento di un attuatore proporzionale M9108 potrebbe portare a condizioni di funzionamento anormali che potrebbero causare lesioni personali o danni all'attrezzatura o ad altri beni,altri dispositivi (controlli di limite o di sicurezza), o sistemi (di allarme o di sorveglianza) destinati ad avvertire o proteggere da guasti o malfunzionamenti dell'attuatore M9108 devono essere incorporati e mantenuti come parte del sistema di controllo.M9108 attuatori proporzionali funzionano a 24 VAC a 50/60 Hz o 24 VDCQuesti attuatori compatti utilizzano un motore CC con circuiti di rilevamento dello stallo che funziona durante l'intera corsa.Gli attuatori proporzionali M9108 utilizzano tecniche di filtraggio del rumore sul segnale di controllo per eliminare il riposizionamento dovuto al rumore della lineaLa rotazione è limitata meccanicamente a 93° da fermi finali integrati. La posizione dell'attuatore è segnata da 0 a 90° sul coperchio. Un supporto anti-rotazione impedisce il movimento laterale dell'attuatore.Premere il rilascio dell'ingranaggio a molla sul coperchio dell'attuatore per disattivare la trasmissione per il riposizionamento manuale di
