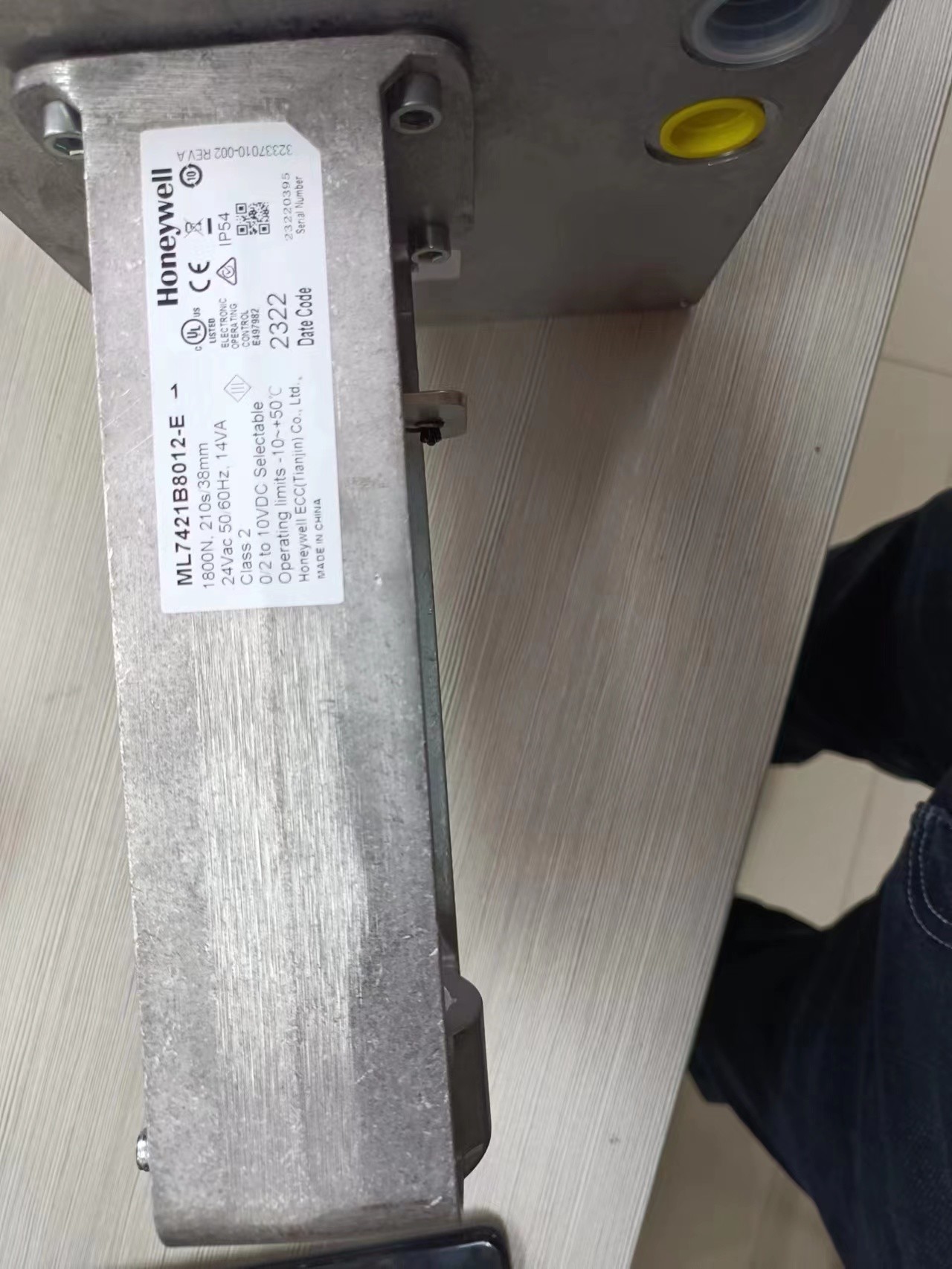

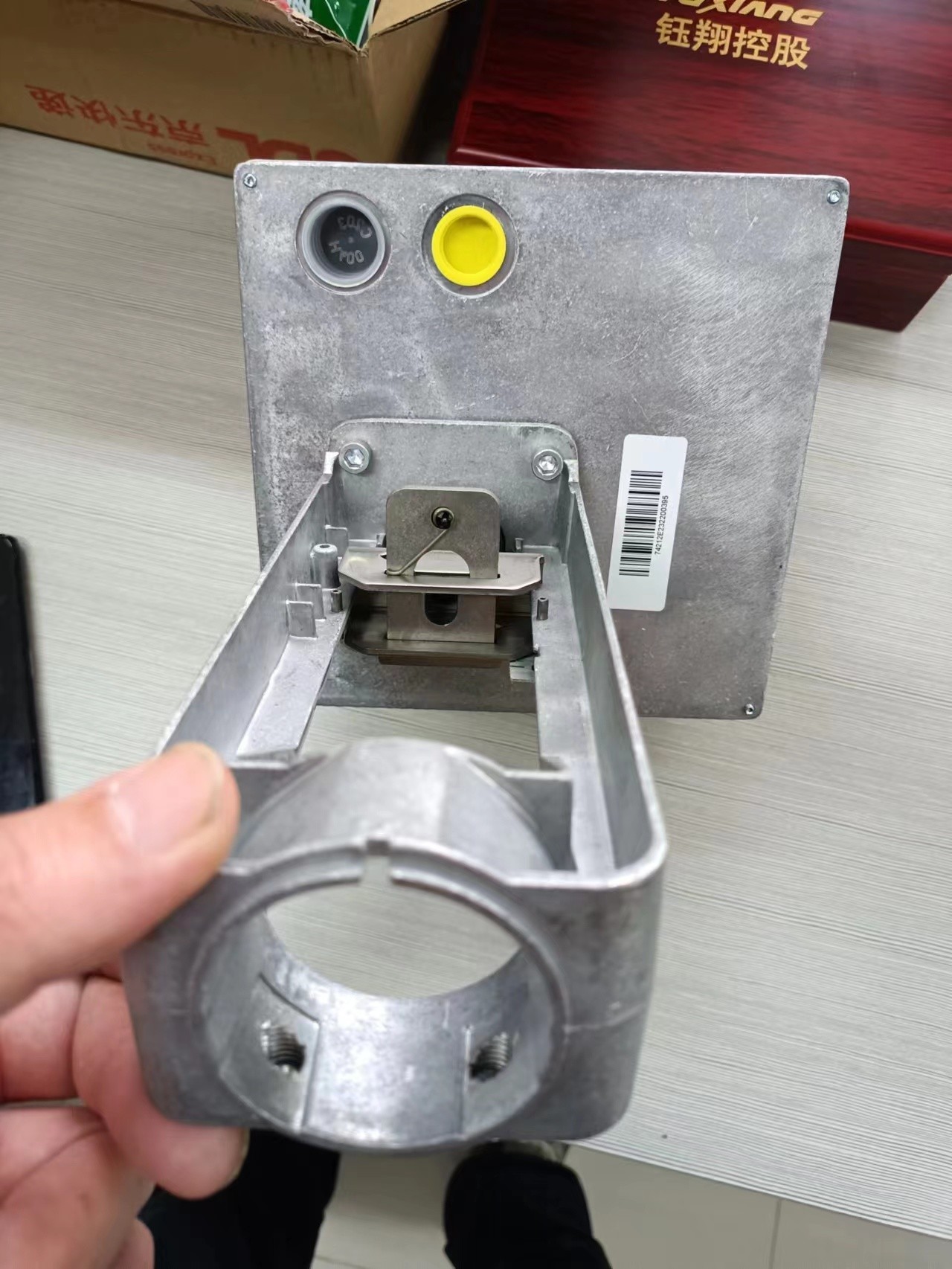

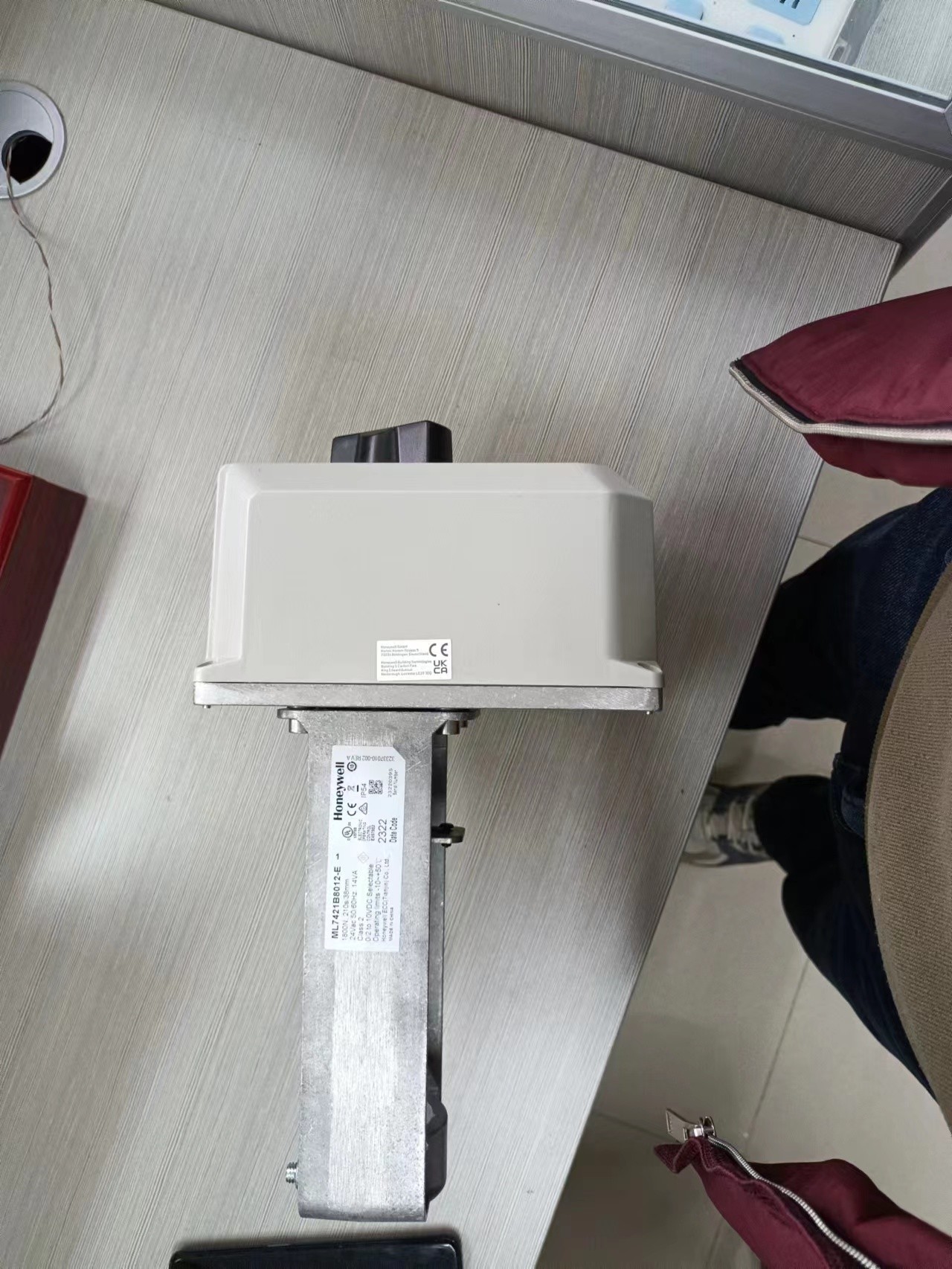

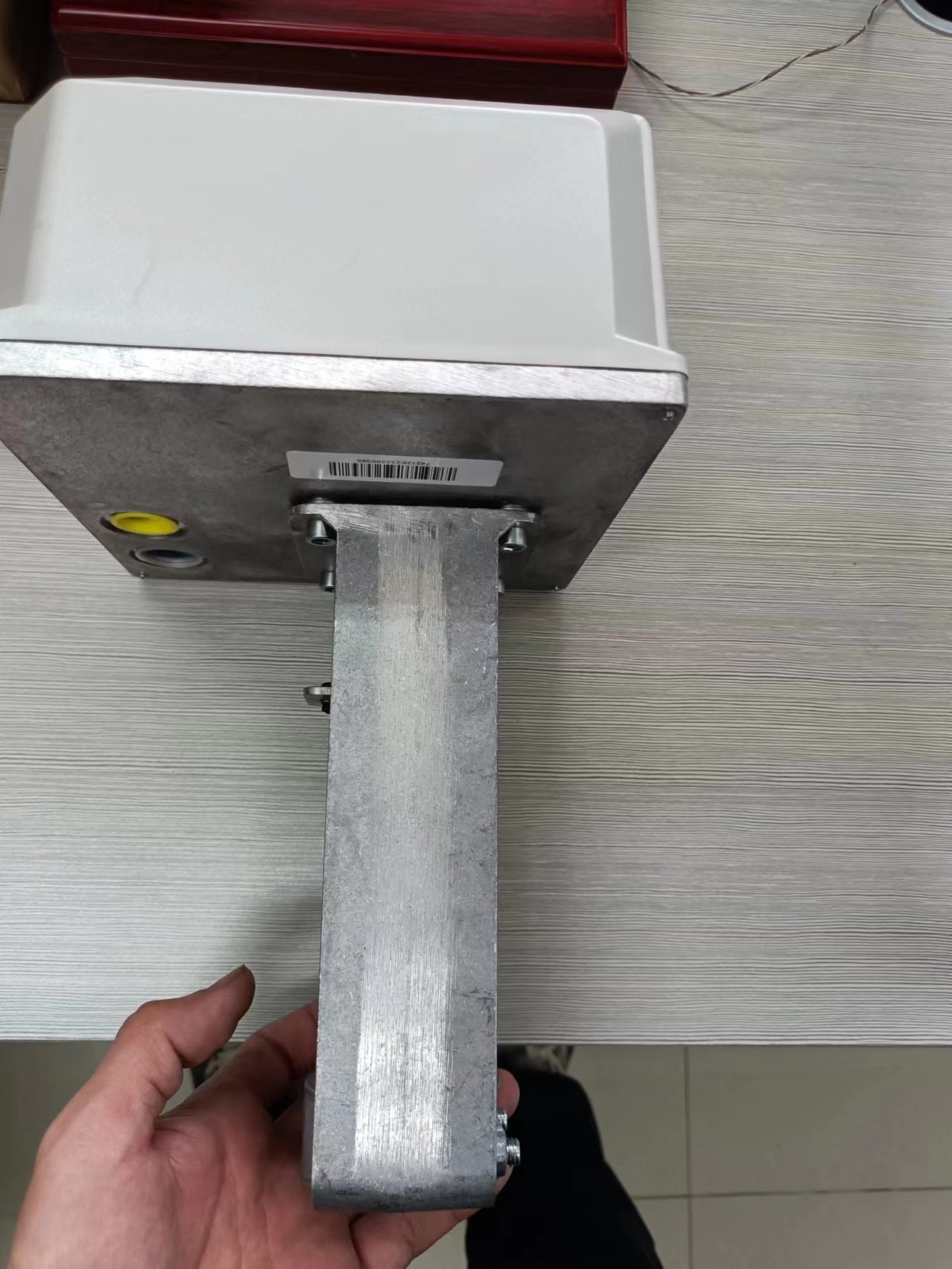

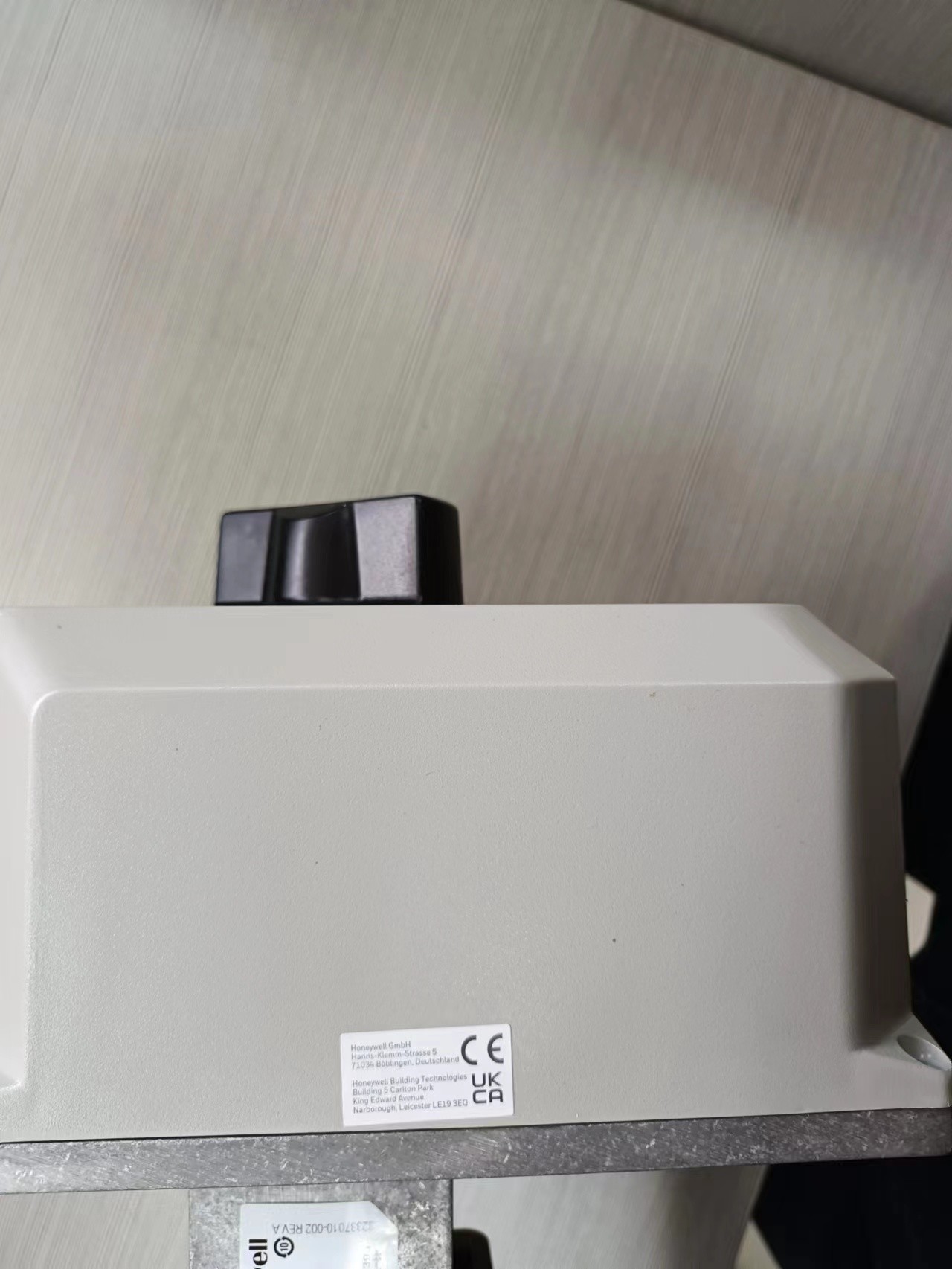

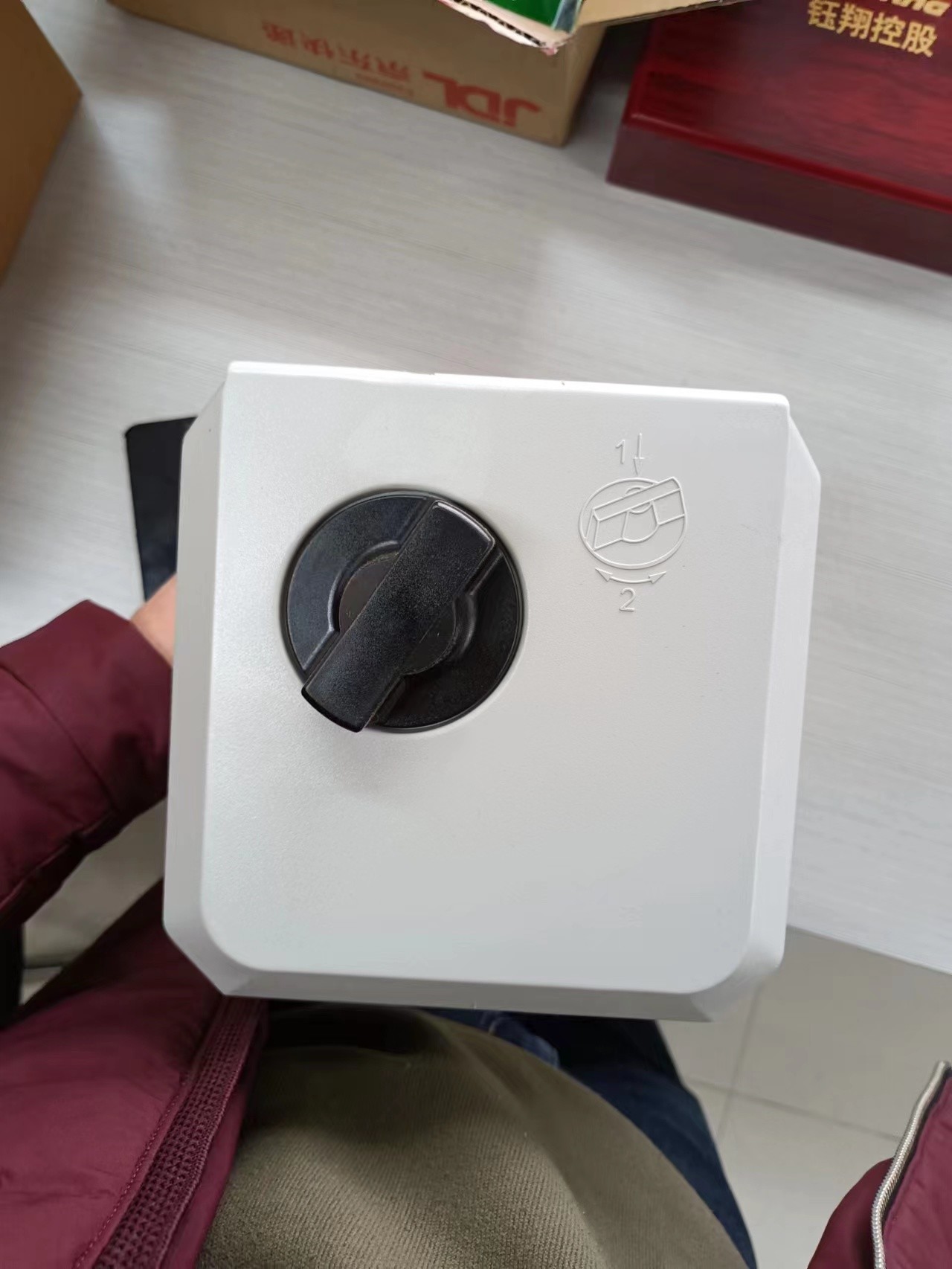

Honeywell ML7421B8012-E Attuatori elettrici a valvola lineare in stock

Segnale di uscita Feedback (F) Un segnale di uscita analogo (2-10 Vdc) che rappresenta la posizione effettiva del tronco dell'attuatore è disponibile al terminale F.Può essere utilizzato per l'indicazione remota della posizione dello stelo. Quando l'impulso dell'attuatore è completamente esteso, il segnale di uscita è di 10 Vdc. L'uscita del segnale non cambia quando l'azione dell'attuatore viene invertita utilizzando W3 o W4,che è impostato sulla posizione mA, cfr. Direzione d'azione. Sovrascrizione dell'attuatore La posizione di sovrascrizione del segnale di uscita del convertitore può essere utilizzata per la protezione da congelamento o applicazioni simili.sostituzione del segnale di controllo. Per esercitare questa funzione, collegare il comune 24 Vac (o T2) a uno dei terminali O1 o O2.connessione all'O2 ritira completamente il tronco dell'attuatoreIl segnale di controllo viene ignorato quando il segnale di sovrascrizione viene applicato al terminale O1 o O2.Collegamento per la sostituzione del segnale di comando all'azionamento dell'attuatore in posizione specificaML7421 L'attuatore di valvola lineare elettrica può essere eseguito direttamente o con un controller.Controllare la posizione della valvola e assicurarsi che 24 Vac sia correttamente applicato all'attuatore. 3. applicare il segnale di controllo ai condotti idonei per spostare la valvola nella direzione desiderata. 4. se l'attuatore non si muove, assicurarsi che l'attuatore sia installato correttamente.Se l'attuatore è installato correttamente e non funziona, sostituire l'attuatore. Controller di controllo di controllo diretto di controllo 1. regolare il punto di impostazione del controller per chiamare per l'apertura o la chiusura della valvola. osservare l'attuatore. 2. se la valvola è chiusa,Dovrebbe iniziare ad aprirsi.3 Se la valvola rimane chiusa, spostare il punto di impostazione verso l'impostazione aperta.4. Se la valvola non si muove, verificare la presenza di 24 Vac nell'alimentazione dell'attuatore.5.Se 24 Vac è presente e l' attuatore non funzionaSe il cablaggio è corretto, 24 Vac è presente sui terminali di ingresso di alimentazione e
