GP - sistema di navigazione satellitare 170 con Marine Radar GPS
Contattimi gratis campioni e buoni.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xParte | Catena | Nome di prodotto | NAVIGATORE DI GNSS |
---|---|---|---|
colore | Nero | Accuratezza | 10m |
Tipo di esposizione | LCD di colore | Dimensione dell'esposizione | 5,7 pollici |
Uso di potere | 12-24 VCC | Tipo del ricevitore | GPS |
Temperatura | -15℃ a +55℃ | Applicazione | Nave |
Evidenziare | Sistema di navigazione satellitare di Marine Radar GPS,Sistema di navigazione satellitare GP-170,Marine Gnss Satellite System |

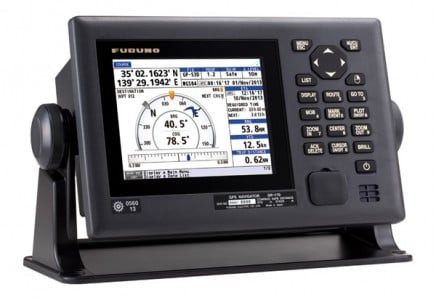

Sistema di navigazione satellitare del NAVIGATORE GP-170 di Furuno GNSS con Marine Radar GPS
Caratteristiche
▶Conformità completa with le norme di norme di prestazione di IMO e di prova di IEC
Rendimenti elevati per il radar, l'AIS, ECDIS, il pilota automatico, il ricevitore acustico di Eco, altri sensori per navigazione e attrezzature di comunicazione
Funzione | Perforazione di IMO. Norma | Norma della prova di IEC |
---|---|---|
GPS | MSC.112 (73) | IEC61108-1 |
GLONASS | MSC.113 (73) | IEC61108-2 |
DGNSS | MSC.114 (73) | IEC61108-4 |
MULTI (*) | MSC.115 (73) | --- |
Gestione attenta | MSC.302 (87) | IEC62923-1/-2 |
GPS/GLONASS *Combined
▶Il chip di GPS e l'unità recentemente progettati dell'antenna consegnano la stabilità e la precisione migliorate nel punto nave
Le capacità aumentate di rifiuto di rumore sono comprese nel chip del ricevitore di GPS, consegnante l'alto livello di tolleranza verso diminuzione a più angoli. Inoltre, la tolleranza verso diminuzione a più angoli è migliorata quando l'unità dell'antenna è usata.
▶Aumento per migliorare precisione utilizzando SBAS (sistema di aumento per satellite), DGNSS (sistema satellite di navigazione globale differenziale) e SLAS (servizio livellato di aumento del Sotto-metro)
▶Tasso di aggiornamento di posizione di 10 hertz (posizione ha aggiornato ogni 0,1 secondi) che permette con calma il proprio inseguimento di posizione della nave
▶Porta USB disponibile sul pannello frontale
Dirigendo i dati, il menu che mette, impostazione utente può essere esportato/importato attraverso gli azionamenti di salto di USB
▶Configurazione doppia affinchè scopo di sostegno assicurino disponibilità di sistema
Le informazioni sui waypoints, sull'itinerario e sull'altro insieme di dati dagli operatori su un'unità possono essere divise con le altre unità per appoggio funzionale
▶Bam (gestione di allarme del ponte) pronto
Incontra i requisiti specifici degli allarmi ed il collegamento con la gestione di allarme del ponte in IMO MSC.302 (87)
▶Interfaccia LAN per integrazione di rete efficiente in un sistema di ponte
Il GP-170 è Ethernet completamente leggera (IEC 61162-450) compatibile
▶5,7" LCD di colore (con 640 x 480 pixel) per visualizzazione di dati
▶Operazione semplificata del menu
L'operatore può traversare attraverso l'albero del menu premendo il cuscinetto del cursore o premendo i numeri di corrispondenza sulla tastiera numerica alle voci di menu
▶Pianificazione dell'itinerario/funzione di gestione migliorate disponibile
- Gamma completa di informazioni di viaggio da incorporare in itinerari
- Creazione aerodinamica dell'itinerario con la combinazione con un PC esterno (formato di GPX)
- Dividendo le informazioni attive dell'itinerario con ECDIS per completare la capacità del monitoraggio dell'itinerario di ECDIS
Modo di esposizione
▶Varietà di modi di esposizione disponibili: Tracciatore, corso, strada principale, dati ed integrità
- Posizionamento dell'esposizione, area di esposizione dell'icona.
- Area di esposizione principale. Riferisca prego a ciascuno dei modi di esposizione per i dettagli.
- Orientamento di azione e area di esposizione attenta (nell'ambito della situazione attenta, le informazioni sull'allarme più imminente sono visualizzate).
Tracciatore
Informazioni da visualizzare:
- Esposizione semplificata del tracciatore
- Informazioni del cursore
- Menu contestuale
- Scatole di dati di SOG/COG
Integrità
Informazioni da visualizzare:
- Presentazione di Skyplot dei satelliti attualmente osservabili
- Stato sulla ricezione satellite del segnale di GNSS/SBAS; compreso.
rapporto di potenza del segnale/segnale/disturbo (nella barra/linea grafici) - Gradi di elevazione dei satelliti disponibili
- Informazione dettagliata circa le stazioni di segnale
Strada principale
Informazioni da visualizzare:
- Informazioni di corso
- Scatole di dati di SOG/COG
- limite trasversale della pista di Utente-preregolamento di deviazione (XTE)
- Il proprio calibro della nave, mostrante l'atteggiamento della nave, includente. passo, rotolo e sollevamento
Corso
Informazioni da visualizzare:
- Informazioni di presentazione grafica naturalmente, includenti. waypoint corrente, sopportante alla destinazione, DENTE, XTE
- Ora d'arrivo stimata la scatola di dati, includente. tempo richiesto di raggiungere waypoints correnti/seguenti e di variare al waypoint *
* quando il pilota automatico è collegato, le seguenti informazioni sono indicate nelle scatole di dati: Scatola di dati di stato del pilota automatico, includente. modo, l'intestazione della nave, angolo del timone e scatola di dati di SOG e del DENTE. - Velocità alla destinazione
- Dati di distanza di viaggio
Dati
Informazioni da visualizzare:
- Scatole di dati di navigazione configurabili secondo i bisogni degli operatori
Diagramma di collegamento
▶Per nuova costruzione
* riferisca alla lista dell'antenna
** Selezionabile quando il ricevitore del segnale è incorporato nel visualizzatore GP-170.
▶Per l'adattamento
* riferisca alla lista dell'antenna. Il GPA-019S dal GP-150 precedentemente ha installato può essere usato. Se DGPS omologato è richiesto, sostituiscalo prego con GPA-021S.
** Selezionabile quando il ricevitore del segnale è incorporato nel visualizzatore GP-170.
▶Lista dell'antenna
GPA-017S | GPA-019S | GPA-020S | GPA-021S | GPA-022S | GPA-023S | |
---|---|---|---|---|---|---|
GPS | ○ | ○ | ○ | ○ | ○ | ○ |
QZSS | ○ | ○ | ○ | ○ | ○ | ○ |
GLONASS | − | − | − | − | ○ | ○ |
Multi | − | − | − | − | ○ | ○ |
DGPS | − | − | − | ○ | − | ○ |
DGLONASS | − | − | − | − | − | ○ |
SBAS | ○ | ○ | ○ | ○ | ○ | ○ |
