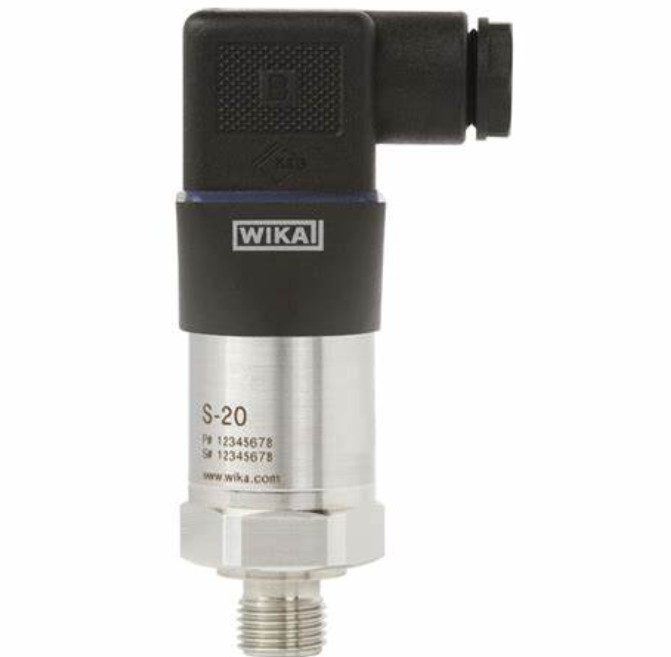

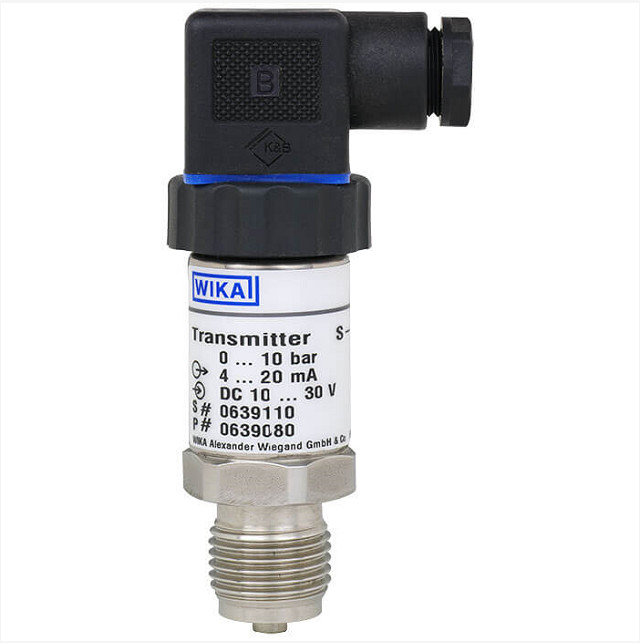

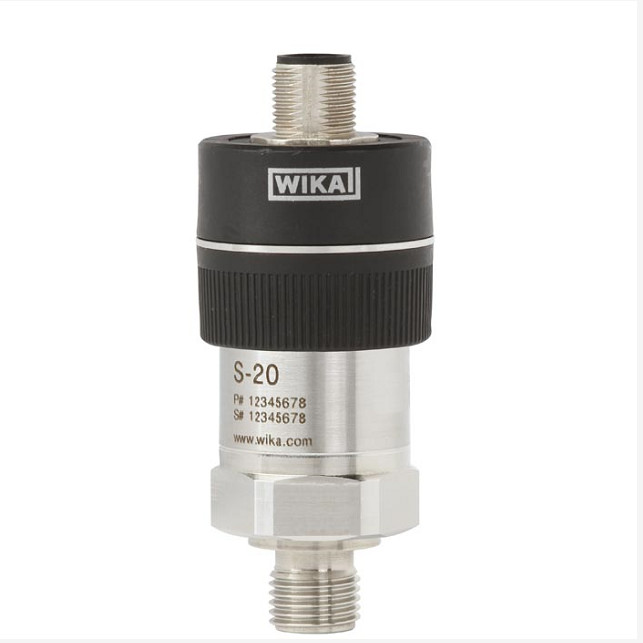

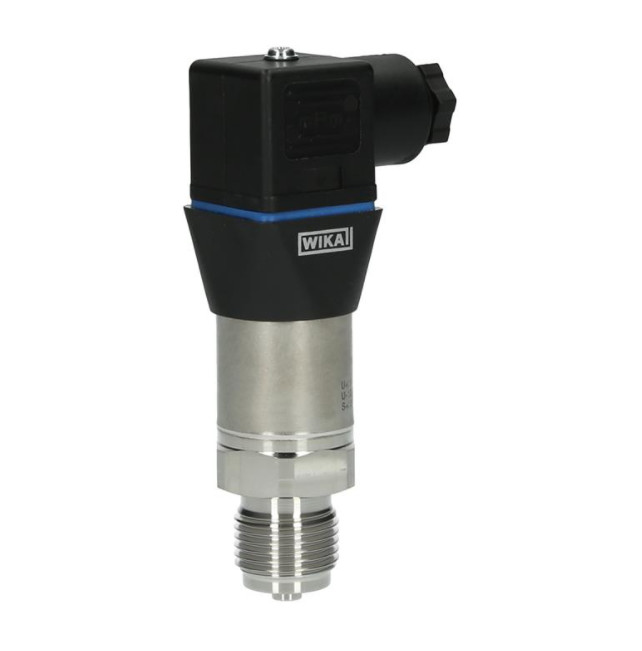

Sensore di pressione del moltiplicatore di pressione di alta qualità WIKA S-20 per le applicazioni industriali generali

descrizione di prodotto

Il convertitore di pressione S-20 per le applicazioni industriali generali è la soluzione ideale per gli utenti con gli alti requisiti di misura. Con alta precisione, il trasmettitore è non solo irregolare ma anche disponibile in varie versioni soddisfare le richieste di varie applicazioni.

I trasmettitori di modello S-20 sono disponibili da. 0,04 MP. I campi di misura differenti di un supporto di 60 MPa tutte le unità di pressione comuni. Questo trasmettitore sostiene tutti i segnali in uscita industriali standard e che è fornito dei connettori trattati internazionali e di varie interfacce elettriche, permettendo che gli utenti scelgano dalle gamme differenti di misura. Inoltre, il trasmettitore di modello offre le opzioni quali i livelli differenti di accuratezza, la gamma di temperature estesa e le assegnazioni di perno su ordinazione.

Il moltiplicatore di pressione S-20 è una progettazione durevole di qualità eccezionale che gli permette di funzionare anche nelle condizioni ambientali più dure. Questo tipo di trasmettitore può soddisfare le richieste di tutte le applicazioni, se è condizioni termiche di bassa temperatura all'aperto, scossa severa fabbricante meccanica ed ambiente di vibrazione, o dei media corrosivi dell'industria chimica.

Applicazioni

• Applicazioni industriali critiche
• Applicazioni richiedenti in ricerca e sviluppo
• Ambienti duri nell'industria di trasformazione

specificazione

Dispositivi speciali

• Campi di misura da 0… 0,4 - 0… 1.600 barre
• Non linearità fino a 0.125% della portata
• Segnali in uscita differenti, per esempio 4… 20 mA, dc 0… 10 V, dc 1… 5 V ed altri
• collegamenti elettrici Mercato-standard, per esempio BACCANO 175301-803 un connettore angolare
• Collegamenti trattati internazionali comuni

Limite di sovrappressione

Il limite di sovrappressione è basato sull'elemento del sensore ha usato. Secondo il collegamento ed il sigillamento trattati selezionati, le restrizioni nella sicurezza di sovrappressione possono risultare. Un più alto limite di sovrappressione provocherà un più alto errore della temperatura.

Relazione alla posizione di montaggio

Per i campi di misura < 1="" bar="">

Non ripetibilità

± 0.1% del ≤ della portata

Isteresi di temperatura

0.1% della portata > 80 a °C (°F) 176

Deriva a lungo termine (per IEC 61298-2)

■± 0.1% del ≤ della portata

■± 0.2% del ≤ della portata (con i campi di misura speciali ed i campi di misura < 1="" bar="">

Errore di temperatura (per il °C 25 di temperatura 15 di calibratura… (59… 77°F))

Per i campi di misura < 1="" bar="">

Posizione di montaggio: Calibrato nella posizione di montaggio verticale con il collegamento di pressione che affronta verso il basso.
