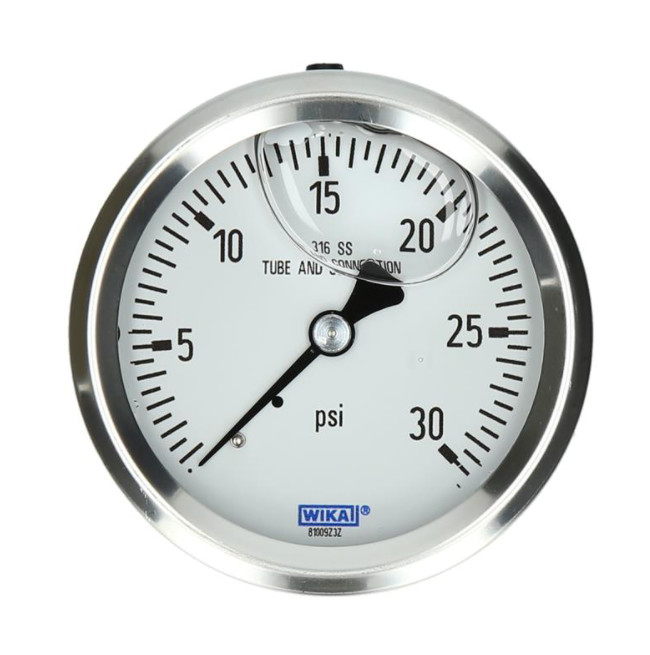

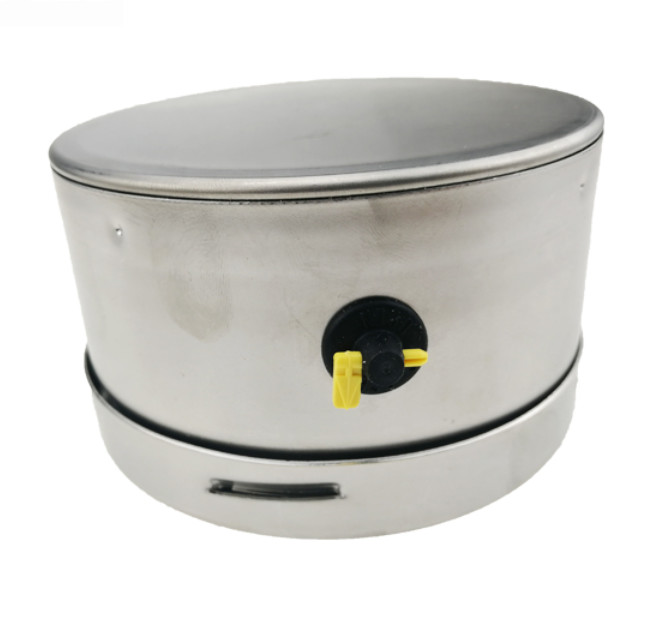

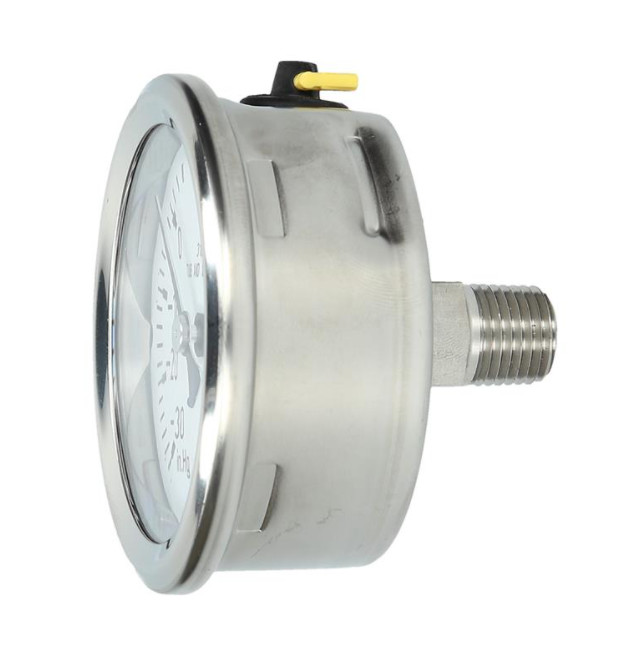

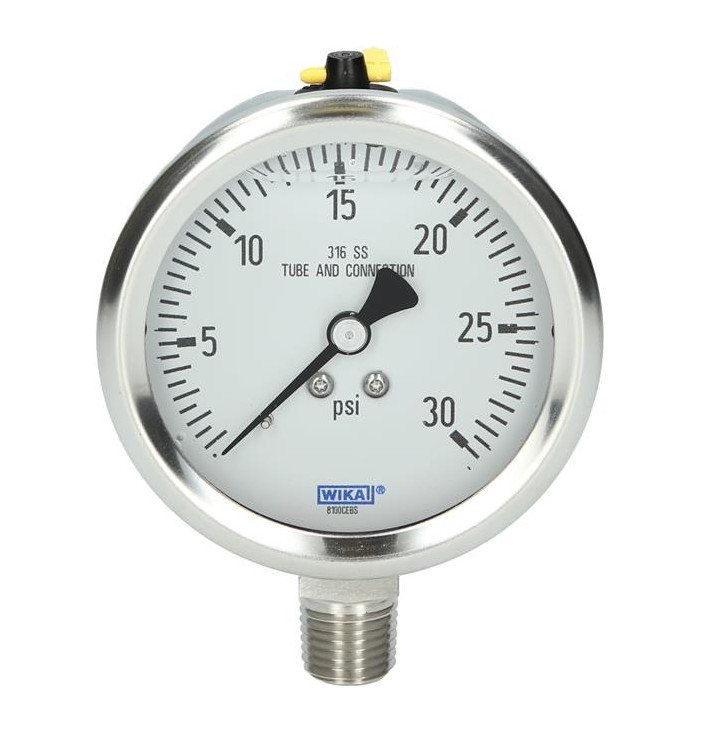

Della metropolitana di bordone manometro la serie dell'acciaio inossidabile, manometro di Wika modella 232,30, 233,30

descrizione di prodotto

Questo manometro del tubo di bordone di alta qualità è destinato per migliorare la sicurezza nell'industria di trasformazione. Con i materiali premio di acciaio inossidabile e una progettazione irregolare, il metro è adatto a prodotto chimico e ad industrie di trasformazione. Non solo adatto a medium del gas e del liquido, ma anche adatto ad ambiente corrosivo dell'anello. La gamma è 0. 0,06 a. Il MPa 160 assicura il campo di misura richiesto per varie applicazioni.

WIKA fabbrica e certifica i manometri secondo i requisiti dell'edizione della sicurezza della norma europea S3 dell'en 737-1. Il manometro della sicurezza consiste di una finestra non rotta, uno strato ignifugo della sicurezza fra il sistema di misurazione ed il quadrante e una copertura posteriore di limitazione della pressione della sicurezza. In caso di guasto, l'operatore è protetto sulla parte anteriore ed i media o le componenti possono espellere soltanto tramite la parte posteriore dell'alloggio. Per le condizioni di gestione dure, quale la vibrazione, tutti i metri sono inoltre facoltativi.

Dispositivi speciali

• caso di acciaio inossidabile Solido-anteriore
• Stabilità del ciclo di carico e resistenza di scossa eccellenti
• Tutta la costruzione di acciaio inossidabile
• Campi di pressione positivi a 20.000 PSI (1.600 barre)

Applicazioni

• Con l'argomento riempito liquido per le applicazioni con le alte pulsazioni o la vibrazione di pressione dinamica
• Adatto ad ambienti corrosivi ed a media gassosi o liquidi che non ostruiranno il sistema di pressione
• Industria di trasformazione: chimico/petrochimico, centrali elettriche, estrazione mineraria, sopra e tecnologia offshore e ambientale, ingegnere meccanico e costruzione di impianti

parametro

Supplementi facoltativi

 altri limitatori del  dei collegamenti di pressione per le applicazioni con le alte pulsazioni di pressione dinamica

il  Monel ha bagnato le parti (scriva 26X.30 a macchina)

flangia anteriore del , ss (LBM soli)

supporti del  per il mounting* della parete

materiale di caso del  316SS

riempimento della cassa dell'olio del silicone o dell'idrocarburo alogenato del 

puntatore rosso di resistenza del  o puntatore del segno

puntatore non regolabile del 

finestra degli occhiali di protezione del 

disposizione su ordinazione del quadrante del 

contatti o trasmettitori integrali dell'allarme del 

il  l'altra pressione riporta in scala disponibile: barra, kPa, MPa, ² di kg/cm e scale doppie

Errore di temperatura
Errore supplementare quando mutamenti di temperatura dalla temperatura di riferimento di 68°F (20°C) ±0.4% della portata per ogni 18°F (10°K) aumentare o cadere.

Pressione di esercizio
½ 2»: Costante: 3/4 completo
Variazione: 2/3 completo
Periodo ridotto: valore completo

Gamme
Vuoto/composto a 200 PSI (16 barre)
Pressione da 0/15 (1 barra) a 0/15,000 di PSI (1.000 barre) - 2 ½» & 4"
Pressione da 0/15 di PSI (1 barra) a 0/20,000 di PSI (1.600 barre) - 6"
o altre unità equivalenti di pressione o del vuoto
